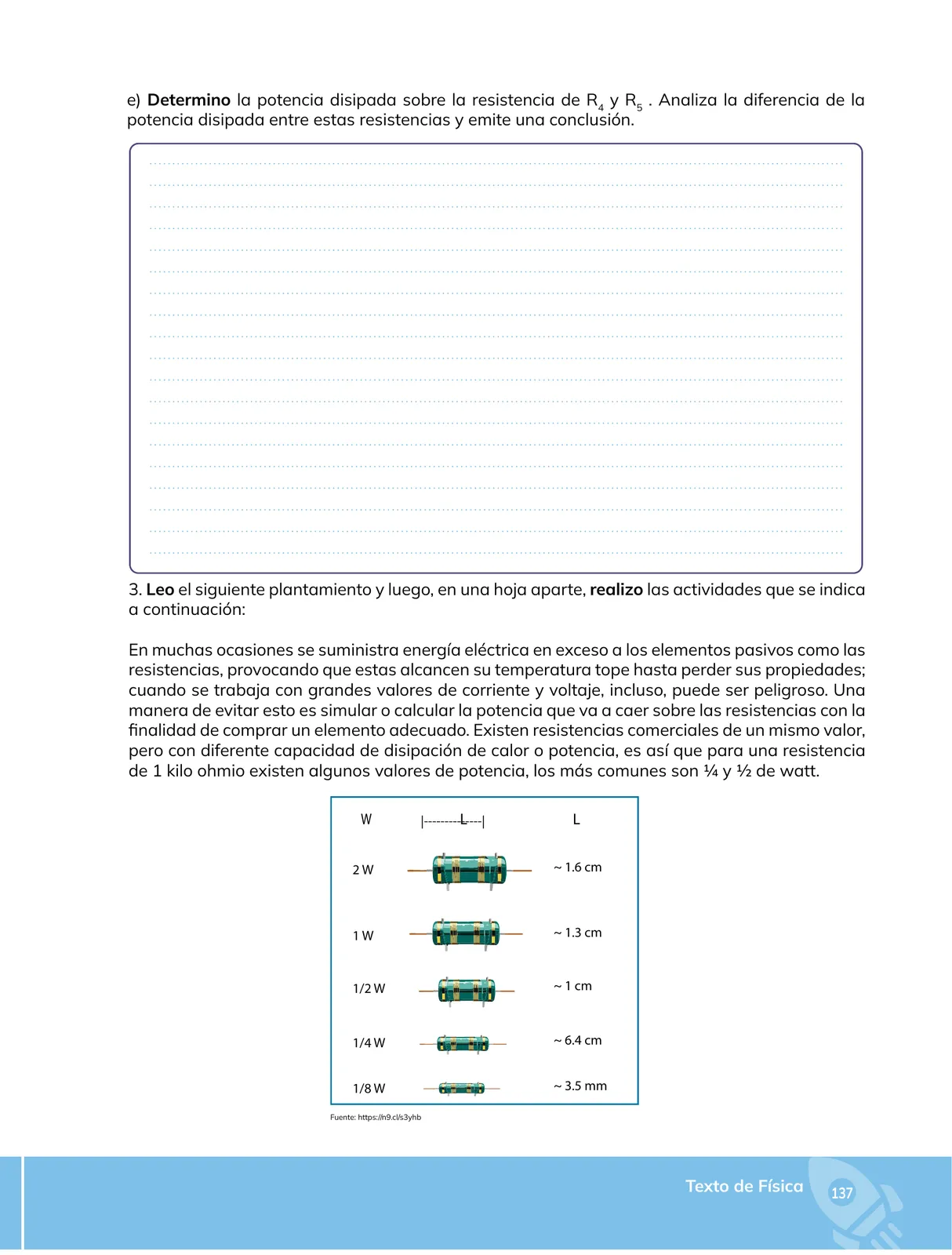

Determinar la potencia disipada sobre las resistencias R_4 y R_5, analizar la diferencia entre ambas y emitir una conclusión.

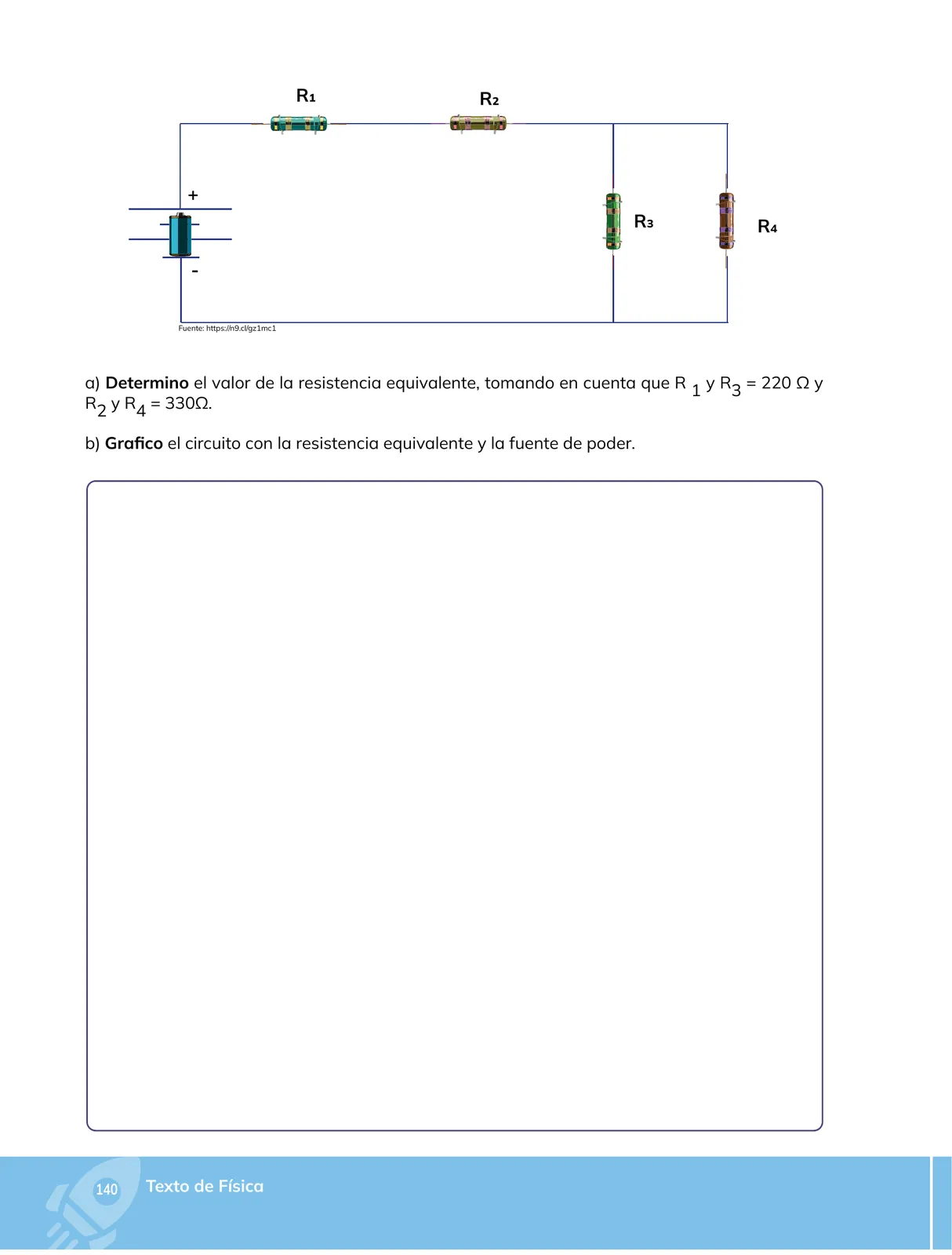

- La corriente que circula por R_4 y R_5 (o los voltajes que caen sobre ellas) fue obtenida en los literales anteriores del ejercicio 2, con los datos del circuito de la página 137, que no aparece en esta página.

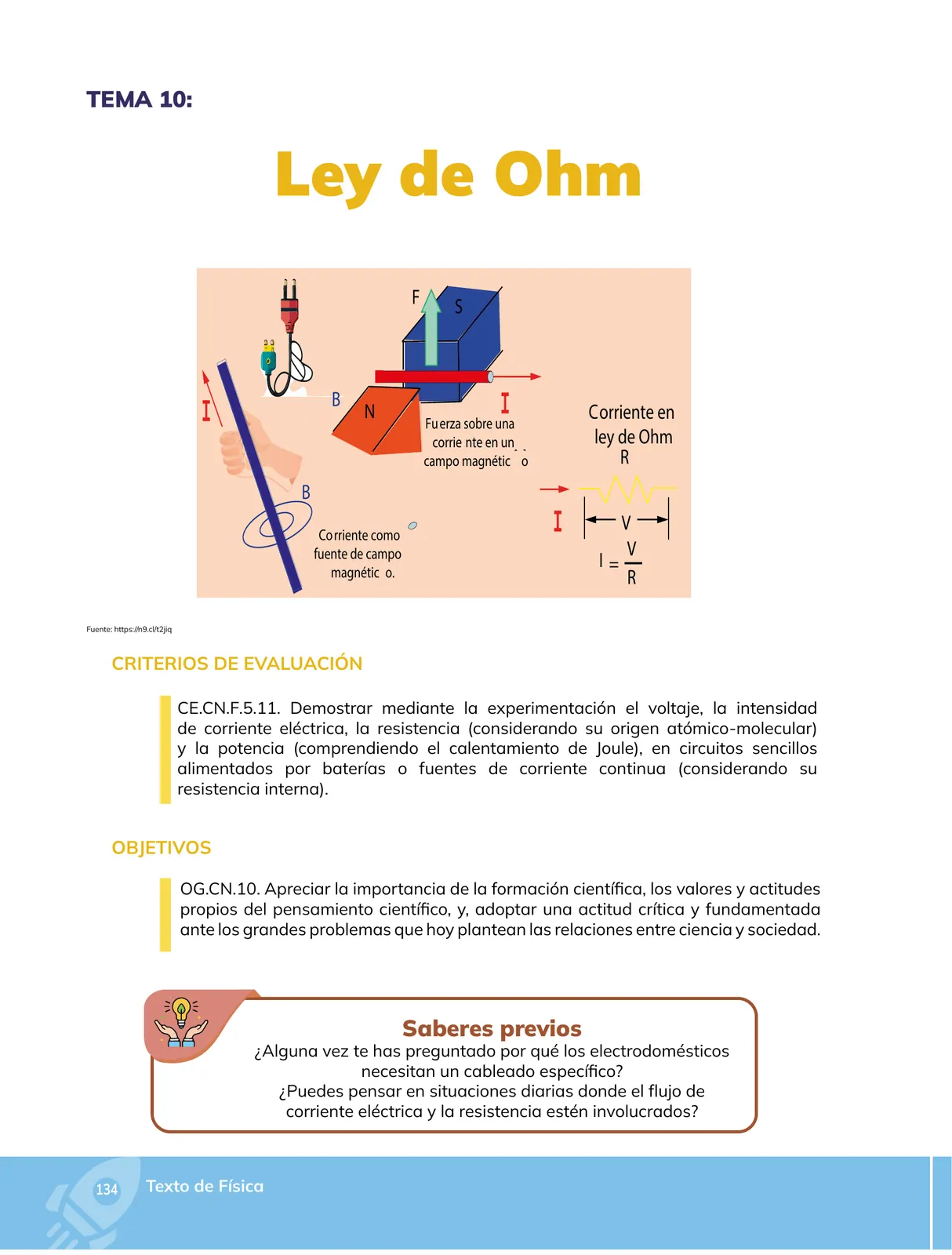

- Se aplica la ley de Joule con los datos obtenidos: P_4 = I_4^{2} imes R_4 y, de forma equivalente, P_4 = \dfrac{V_4^{2}}{R_4}.
- De la misma manera: P_5 = I_5^{2}\times R_5 = \dfrac{V_5^{2}}{R_5}.
- Se calcula la diferencia de potencia: \Delta P = P_4 - P_5 (o P_5 - P_4 si P_5 > P_4).
- Se verifica la coherencia: para resistencias en serie, I_4 = I_5, entonces \dfrac{P_4}{P_5} = \dfrac{R_4}{R_5}; para resistencias en paralelo, V_4 = V_5, entonces \dfrac{P_4}{P_5} = \dfrac{R_5}{R_4}.
- Análisis de la diferencia: si R_4 > R_5 y están en serie, P_4 > P_5: la resistencia mayor disipa más potencia. Si están en paralelo, se invierte: R_4 > R_5 \Rightarrow P_4 < P_5.
- Conclusión: la potencia disipada depende no solo del valor de la resistencia, sino de la conexión (serie o paralelo) y de la corriente o el voltaje que le corresponda. Una resistencia que disipa mucha potencia debe elegirse con una capacidad de disipación nominal (\tfrac{1}{4} W, \tfrac{1}{2} W, 1 W, 2 W) igual o superior a la calculada, para no superar su temperatura tope.
Nota: como el circuito y los valores de R_4, R_5, I_4, I_5, V_4, V_5 están en la página anterior (no disponible en esta imagen), se muestra el método completo; al sustituir los valores obtenidos en los literales a)–d) se obtienen los números finales.
P_4 = I_4^{2}R_4 = \dfrac{V_4^{2}}{R_4}, P_5 = I_5^{2}R_5 = \dfrac{V_5^{2}}{R_5}; la diferencia \Delta P = P_4 - P_5 refleja que la resistencia mayor disipa más potencia cuando llevan la misma corriente (serie), y menos cuando comparten el mismo voltaje (paralelo).
