Tema 4: Diagramas de cuerpo libre y leyes de Newton

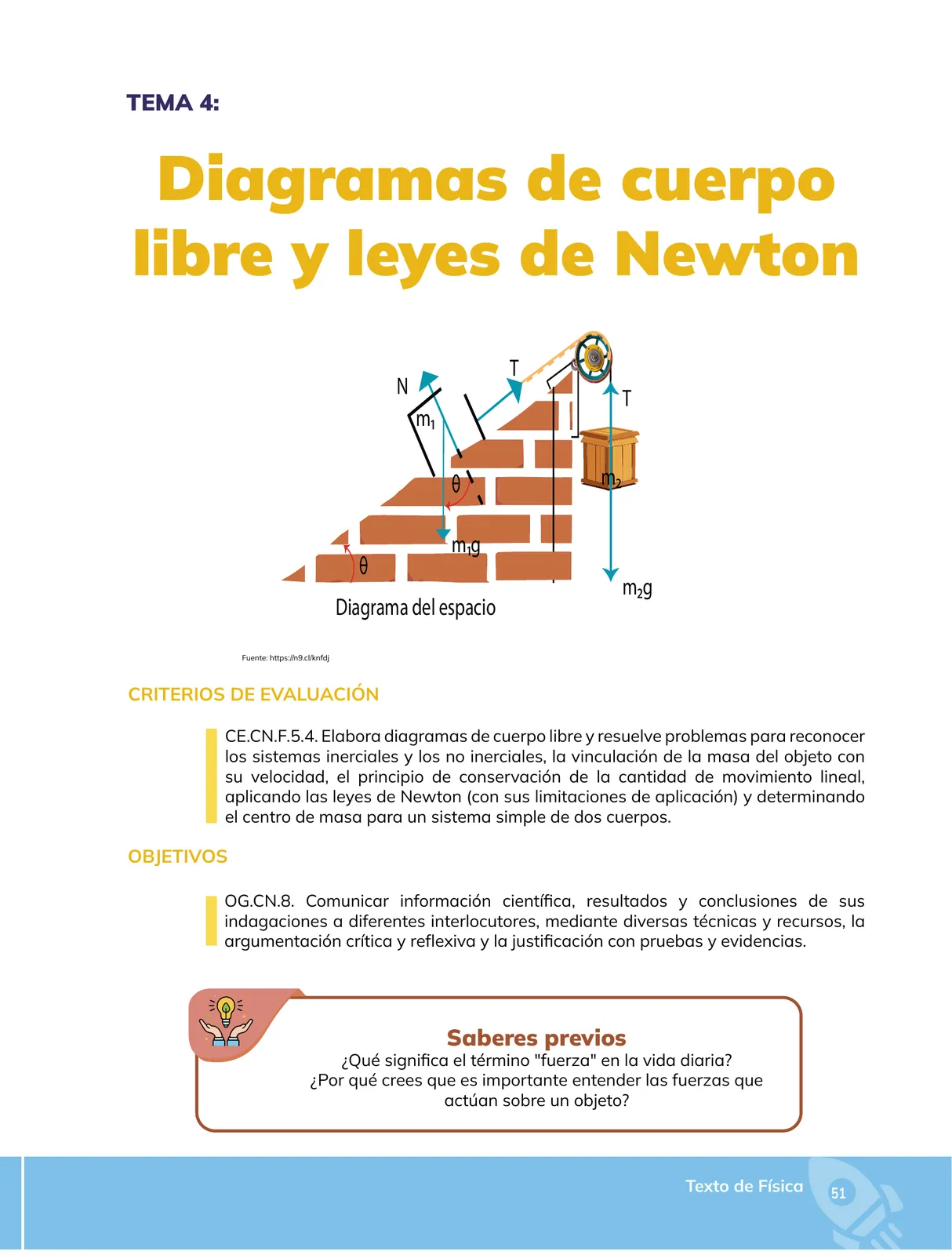

La página abre el Tema 4 con un Diagrama del espacio que muestra un sistema de dos masas: un bloque de masa m_1 sobre un plano inclinado conectado, mediante una cuerda que pasa por una polea, a una masa m_2 que cuelga verticalmente. En el diagrama se identifican las fuerzas: el peso m_1 g que actúa verticalmente hacia abajo sobre el bloque, la normal N perpendicular a la superficie, la tensión T de la cuerda a lo largo del plano, la tensión T en la cuerda vertical y el peso m_2 g de la masa colgante; el ángulo del plano inclinado es \theta.

Criterio de evaluación

CE.CN.F.5.4. Elabora diagramas de cuerpo libre y resuelve problemas para reconocer los sistemas inerciales y los no inerciales, la vinculación de la masa del objeto con su velocidad, el principio de conservación de la cantidad de movimiento lineal, aplicando las leyes de Newton (con sus limitaciones de aplicación) y determinando el centro de masa para un sistema simple de dos cuerpos.

Objetivo

OG.CN.8. Comunicar información científica, resultados y conclusiones de sus indagaciones a diferentes interlocutores, mediante diversas técnicas y recursos, la argumentación crítica y reflexiva y la justificación con pruebas y evidencias.

Saberes previos (respuesta orientativa)

¿Qué significa el término "fuerza" en la vida diaria?

1. En la vida diaria, "fuerza" se refiere a la capacidad física de una persona o cosa para producir un efecto sobre otro cuerpo, por ejemplo, empujar una caja, tirar de una puerta o sostener una mochila.
2. En Física, la fuerza es toda interacción capaz de modificar el estado de reposo o de movimiento de un cuerpo, o bien deformarlo; se mide en newtons (\text{N}), donde 1 \, \text{N} es la fuerza que le da a una masa de 1 \, \text{kg} una aceleración de 1 \, \text{m/s}^{2}.
3. Formalmente se expresa mediante la segunda ley de Newton: \vec{F} = m \, \vec{a}.

Respuesta orientativa: "Fuerza" en el habla cotidiana es la capacidad de obrar o de producir un efecto; en Física es toda interacción que cambia la velocidad de un cuerpo, lo deforma o lo mantiene en equilibrio, y se cuantifica en newtons mediante F = m \, a.

¿Por qué crees que es importante entender las fuerzas que actúan sobre un objeto?

1. Para predecir el movimiento del objeto: sin conocer todas las fuerzas no se puede saber si acelera, frena o permanece en reposo.
2. Para diseñar estructuras y mecanismos seguros: puentes, edificios y máquinas deben soportar las cargas sin romperse, lo que exige que la suma de fuerzas sea cero en equilibrio: \sum \vec{F} = 0.
3. Para la seguridad y el control: entender los frenos de un vehículo, la tensión de una cuerda o el peso de una carga evita accidentes.

Respuesta orientativa: Es importante porque permite anticipar cómo se moverá o deformará un cuerpo, garantizar la estabilidad de estructuras y máquinas (equilibrio cuando \sum \vec{F} = 0) y evitar accidentes al dimensionar correctamente cada fuerza involucrada.
