Ejercicio 1

Lectura

Análisis de Circuito Mixto

Descripción del Circuito

Circuito con fuente de 12V y múltiples resistencias configuradas en serie y paralelo.

Apartados del Ejercicio

Ejercicio a

Análisis del circuito

Identificar la configuración (serie/paralelo) de cada elemento
Determinar los puntos de conexión y ramas

Ejercicio b

Cálculo de voltaje y corriente

Determinar el voltaje sobre cada resistencia
Calcular la corriente a través de cada resistencia
Usar las leyes de Kirchhoff como necesario

Ejercicio c

Cálculo de potencia disipada

Aplicar P = V × I para cada resistencia
Registrar valores de potencia en W

Ejercicio d

Validación de especificaciones

Determinar si las resistencias podrían ser de 1/8 W
Comparar la potencia calculada con las especificaciones nominales

Contenido de la página

Análisis de Circuito Mixto

Descripción del Circuito

Circuito con fuente de 12V y múltiples resistencias configuradas en serie y paralelo.

Apartados del Ejercicio

a) Análisis del circuito

Identificar la configuración (serie/paralelo) de cada elemento
Determinar los puntos de conexión y ramas

b) Cálculo de voltaje y corriente

Determinar el voltaje sobre cada resistencia
Calcular la corriente a través de cada resistencia
Usar las leyes de Kirchhoff como necesario

c) Cálculo de potencia disipada

Aplicar P = V × I para cada resistencia
Registrar valores de potencia en W

d) Validación de especificaciones

Determinar si las resistencias podrían ser de 1/8 W
Comparar la potencia calculada con las especificaciones nominales

Fórmulas y ecuaciones

V = I·R (Ley de Ohm)

P = V·I (Potencia)

P = I²·R (Potencia en términos de corriente)

En serie: $V_total$ = V1 + V2 + ... $I_total$ = I1 = I2

En paralelo: $V_total$ = V1 = V2 ... $I_total$ = I1 + I2

V = I $\times$ R

I = $\frac{V}{R}$

P = V $\times$ I

P = $I^2$ $\times$ R

P = $\frac{V^2}{R}$

Glosario (5)

Circuito mixto: Combinación de resistencias en serie y paralelo

Voltaje: Diferencia de potencial entre dos puntos

Corriente: Flujo de carga eléctrica

Potencia: Energía transferida por unidad de tiempo

Especificación nominal: Valor máximo seguro de operación

Preguntas para practicar

¿Cuál es el voltaje en cada rama del circuito?

¿Cuál es la corriente que fluye por cada resistencia?

¿Cuál es la potencia total disipada?

¿Son adecuadas resistencias de 1/8 W para esta aplicación?

Temas y conceptos clave

Circuitos mixtos (serie-paralelo)Voltaje en circuitosCorriente en circuitosPotencia en resistenciasSelección de componentesCircuito serie-paraleloVoltaje en serie y paraleloCorriente en serie y paraleloPotencia disipadaResistencias comercialesEspecificaciones de potencia

Fuentes y referencias

https://n9.cl/521rb

¿Te fue útil esta página?

Siguiente tema sugerido

Diseño de Circuito y Verificación mediante Simuladores

📝 Transcripción de la página (texto seleccionable) 682 caracteres

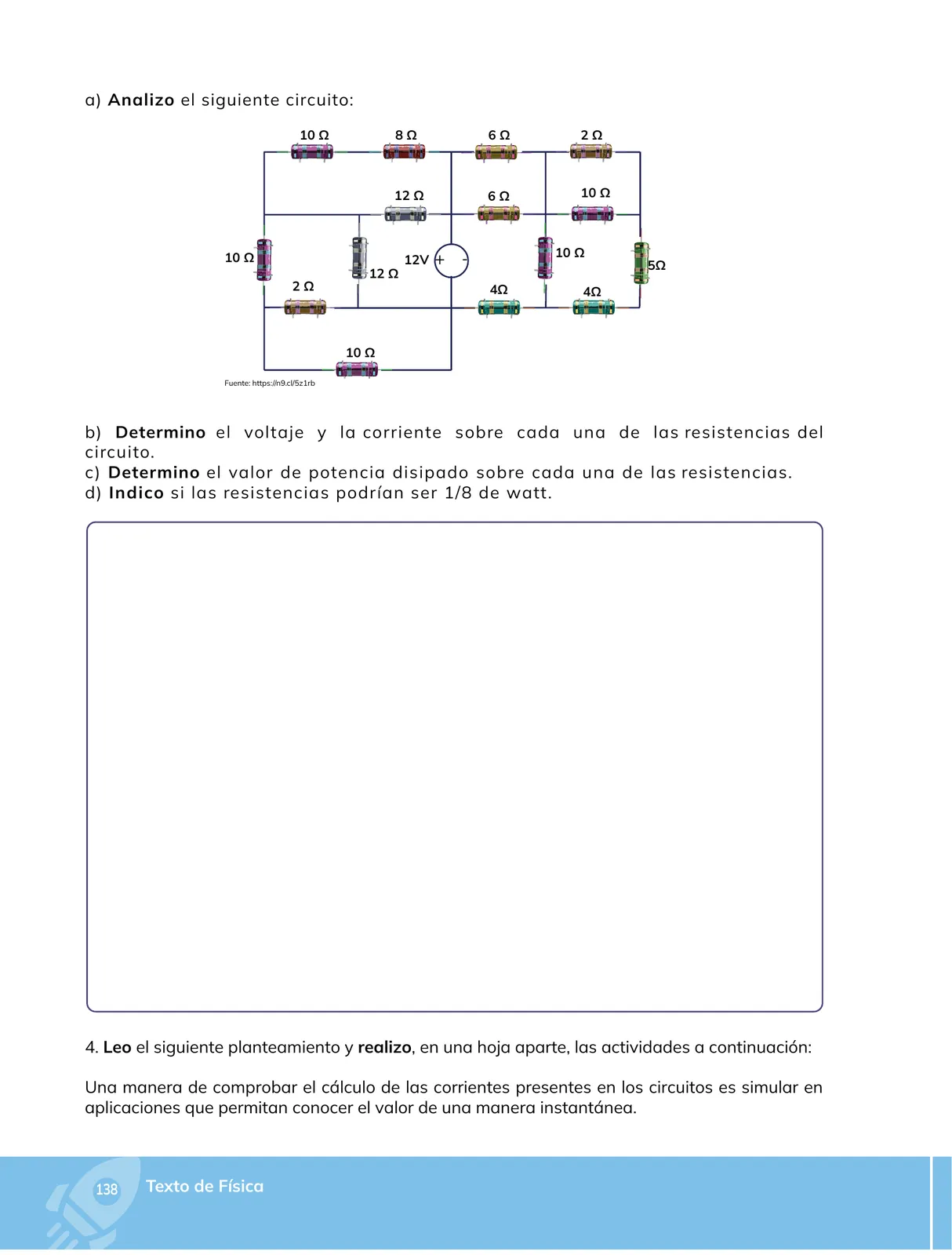

a) Analizo el siguiente circuito:

100 8Q 60 20

o ——— td) — — eta) iO 120 60 100 A —-— tec) —— toed

100 12V €) 100 o 120

20 40 40

| te fi

Fuente: https://n9.cl/521rb

b) Determino el voltaje y la corriente sobre cada una de las resistencias del

circuito. c) Determino el valor de potencia disipado sobre cada una de las resistencias.

d) Indico si las resistencias podrían ser 1/8 de watt.

Leo el siguiente planteamiento y realizo, en una hoja aparte, las actividades a continuación:

Una manera de comprobar el cálculo de las corrientes presentes en los circuitos es simular en aplicaciones que permitan conocer el valor de una manera instantánea.
