Evaluación de la sección 2 (continuación)

Ejercicio 1

Determinar la intensidad de corriente en el circuito con V=50V, I=10A, con 8 resistencias en combinación serie-paralelo compleja.

Ejercicio 2

Un solenoide de 30 cm, 3000 espiras, radio 6 cm, I=10A. Calcular el campo magnético para: Caso 1 (vacío) y Caso 2 (con material μr=1150).

Contenido de la página

Evaluación de la sección 2 (continuación)

Ejercicio 3

Determinar la intensidad de corriente para el siguiente circuito.

Datos del circuito:

Fuente: V = 50 V, $I_total$ = 10 A
$R_1 = 15\,\Omega$ , $R_2 = 4\,\Omega$ , $R_3 = 3\,\Omega$ , $R_4 = 6\,\Omega$ , $R_5 = 2\,\Omega$ , $R_6 = 5\,\Omega$ , $R_7 = 7\,\Omega$ , $R_8 = 10\,\Omega$
Con corrientes $I_1$ , $I_2$ , $I_3$ , $I_4$ en distintas ramas

Ejercicio 4

Una intensidad de 10 A circula por un solenoide de 30 cm de longitud, conformado por 3 000 espiras de 6 cm de radio.

Determinar el campo magnético suponiendo dos casos:

Caso 1. El solenoide se encuentra vacío: $B = \mu_0 n I$

Caso 2. En el interior del solenoide se encuentra un material con permeabilidad magnética relativa $\mu_r = 1150$ : $B = \mu_0 \mu_r n I$

Fórmulas y ecuaciones

B = $\mu_0$ n I

B = $\mu_0$ $\mu_r$ n I

B = $\mu_0$ n I

B = $\mu_0$ $\mu_r$ n I

n = $\frac{N}{L}$ = $\frac{3000}{0{,}30}$ = 10000 $\text{ espiras/m}$

$B_1$ = $4\pi$ $\times$ $10^{-7}$ $\times$ 10000 $\times$ 10

$B_2$ = $\mu_r$ $\times$ $B_1$ = 1150 $\times$ $B_1$

Glosario (7)

solenoide

campo magnético

permeabilidad magnética relativa

espiras

intensidad de corriente

Ley de Kirchhoff

resistencia

Temas y conceptos clave

Circuitos complejosLeyes de KirchhoffSolenoideCampo magnéticoPermeabilidad magnética relativaMaterial ferromagnéticointensidad de corrientecircuito complejosolenoidecampo magnéticopermeabilidad magnética relativamaterial magnéticovacío

Fuentes y referencias

https://n9.cl/dvpi2
https://n9.cl/zsd3j

¿Te fue útil esta página?

Figuras de la página (1)

Figura 2 de Fisica 3° · Bgu 3 Fisica 2024 · 2024 — Figura 2 image

📌 Antes de leer esto

• Ver pág. 157

Siguiente tema sugerido

Sección 3: Energía

📝 Transcripción de la página (texto seleccionable) 555 caracteres

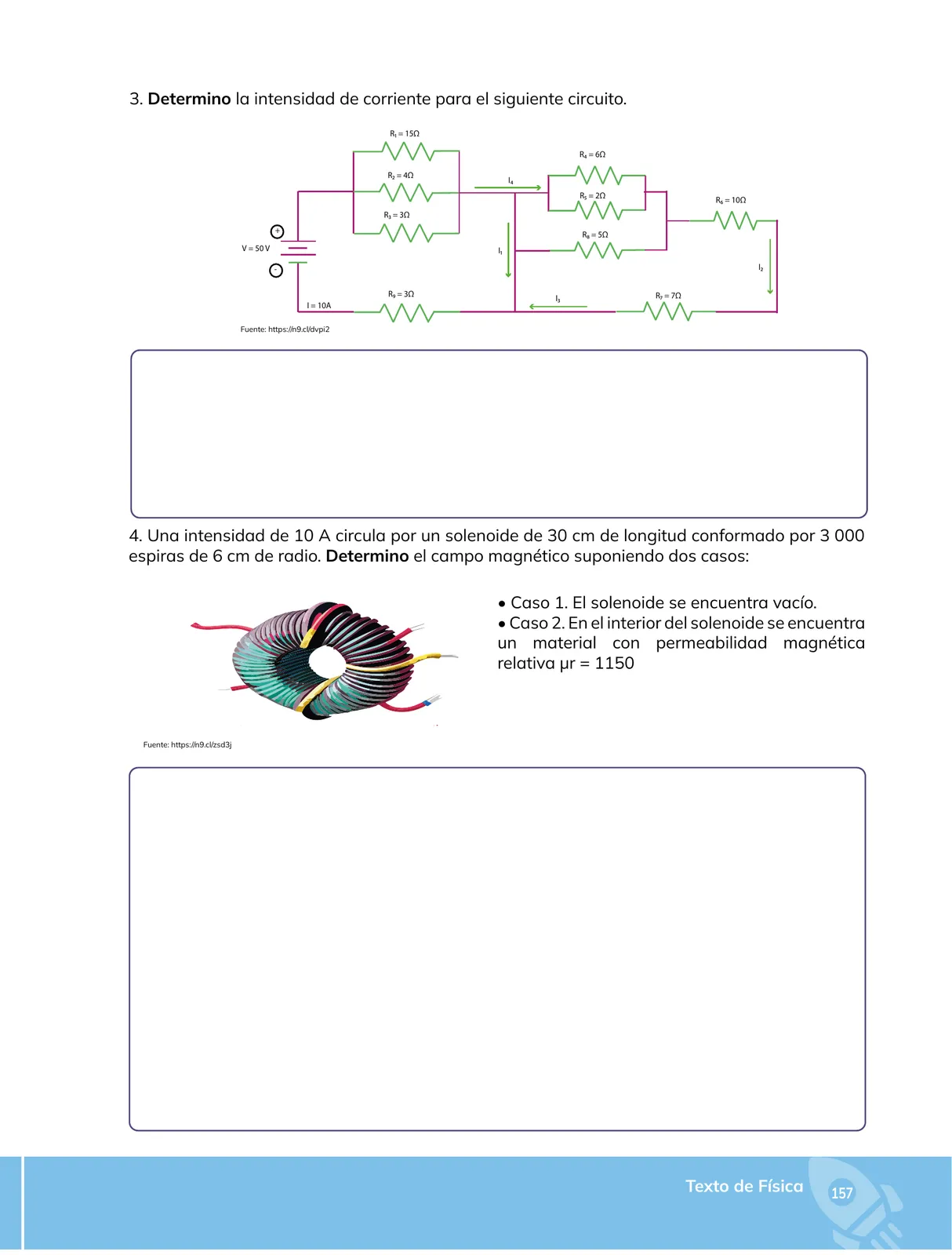

Determino la intensidad de corriente para el siguiente circuito.

R¡=150

VW fae

R,=40

: |

Re=20

R,=100 R=30

Ro=30 R,=70

1= 104

: |

Fuente: https://n9.cl/dvpi2

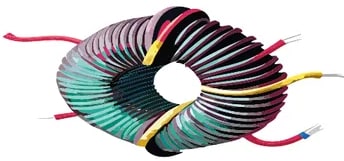

Una intensidad de 10 A circula por un solenoide de 30 cm de longitud conformado por 3 000 espiras de 6 cm de radio. Determino el campo magnético suponiendo dos casos:
