Fibra óptica con n_n=1,5 (núcleo) y n_r=1,4 (recubierta). Determinar el cono de aceptación: ángulos que deben tener los rayos incidentes (desde el aire) para quedar atrapados en su interior.

_a≈ 32,6^ con el eje de la fibra (conos de ≈ 65,2^)

Libro de Física 3 BGU

Ministerio de Educación del Ecuador

192/273

Fibra óptica: cálculo del cono de aceptación y del ángulo límite

📄 ejercicios fisica 🎓 bachillerato · 3° BGU Ecuador 🇪🇨 EC 🗣 Español

Página 192

192 de 273

Página 192 / 273 Siguiente

Respuesta rápida

Ángulo crítico núcleo–recubierta: $\theta_{c}=\arcsin(1,4/1,5)\approx 69^{\circ}$ . Apertura numérica: $\sqrt{1{,}5^{2}-1{,}4^{2}}=\sqrt{0{,}29}\approx 0{,}54$ . Ángulo de aceptación: $\theta_{a}\approx 32,6^{\circ}$ con el eje (conos de $\approx 65{,}2^{\circ}$ ).

📚 exercise fisica ⭐⭐⭐ Dificultad 3/5 ⏱ 3 min lectura

Solución — Página 192

Fisica 3° · 2024

Ejercicio 7

Se pide el cono de aceptación de una fibra óptica: los ángulos que deben tener los rayos incidentes (desde el aire, $n_{aire}=1$ ) para quedar atrapados por reflexión total interna en el núcleo ( $n_{n}=1,5$ ) frente a la recubierta ( $n_{r}=1,4$ ).

Parte 7.a

Reflexión total interna en la interfaz núcleo–recubierta

El rayo queda atrapado si, al incidir sobre la interfaz núcleo–recubierta, lo hace con ángulo mayor o igual que el ángulo crítico $\theta_{c}$ .
Aplico la ley de Snell con $n_{n}\sin\theta_{c}=n_{r}\sin 90^{\circ}$ : $\sin\theta_{c}=\frac{n_{r}}{n_{n}}=\frac{1,4}{1,5}=0,9333$
Despejo el ángulo crítico: $\theta_{c}=\arcsin(0,9333)\approx 68,96^{\circ}\approx 69^{\circ}$
Equivalentemente, el rayo viaja por el núcleo haciendo un ángulo máximo con el eje de la fibra de $\alpha_{max}=90^{\circ}-\theta_{c}\approx 90^{\circ}-68,96^{\circ}=21,04^{\circ}$

Respuesta

$\theta_{c}\approx 69^{\circ}$ (con el normal a la interfaz); es decir, dentro del núcleo el rayo debe formar menos de $\approx 21^{\circ}$ con el eje de la fibra.

Parte 7.b

Ángulo de aceptación (apertura numérica)

En la cara de entrada (aire → núcleo), la ley de Snell es $n_{aire}\,\text{sen}\,\theta_{a}=n_{n}\,\text{sen}\,\theta_{r}$ , donde $\theta_{a}$ es el ángulo de aceptación y $\theta_{r}$ el ángulo refractado dentro del núcleo.
El rayo límite corresponde a $\theta_{r}=\alpha_{max}=90^{\circ}-\theta_{c}$ , de modo que $\text{sen}\,\theta_{r}=\cos\theta_{c}$ .
Como $\cos\theta_{c}=\sqrt{1-\text{sen}^{2}\theta_{c}}=\sqrt{1-\left(\dfrac{n_{r}}{n_{n}}\right)^{2}}$ , la apertura numérica vale $\text{AN}=n_{aire}\,\text{sen}\,\theta_{a}=\sqrt{n_{n}^{2}-n_{r}^{2}}=\sqrt{(1,5)^{2}-(1,4)^{2}}=\sqrt{2,25-1,96}=\sqrt{0,29}$
Calculo: $\text{AN}=\sqrt{0,29}\approx 0,5385\qquad (n_{aire}=1)$
Despejo el ángulo de aceptación: $\theta_{a}=\arcsin(0,5385)\approx 32,58^{\circ}\approx 32,6^{\circ}$
El cono completo de aceptación es doble: $2\theta_{a}\approx 65,2^{\circ}$

Respuesta

$\theta_{a}\approx 32,6^{\circ}$ con el eje de la fibra; el cono de aceptación mide $\approx 65,2^{\circ}$ .

Parte 7.c

Comprobación

Si $\theta_{a}=32,58^{\circ}$ , entonces $\text{sen}\,\theta_{a}=0,5385$ . Snell en la entrada: $1\cdot0,5385=1,5\,\text{sen}\,\theta_{r}\Rightarrow \text{sen}\,\theta_{r}=0,3590\Rightarrow \theta_{r}\approx 21,04^{\circ}$ . Con la interfaz interna, el ángulo con el normal es $90^{\circ}-21,04^{\circ}=68,96^{\circ}=\theta_{c}$ : el rayo se refleja exactamente en el límite de la reflexión total. ✓

Respuesta final: $\boxed{\theta_{a}\approx 32,6^{\circ}}$ con respecto al eje de la fibra (conos de $\approx 65,2^{\circ}$ ), con $\text{AN}\approx 0,54$ y ángulo crítico núcleo–recubierta $\theta_{c}\approx 69^{\circ}$ .

Contenido de la página

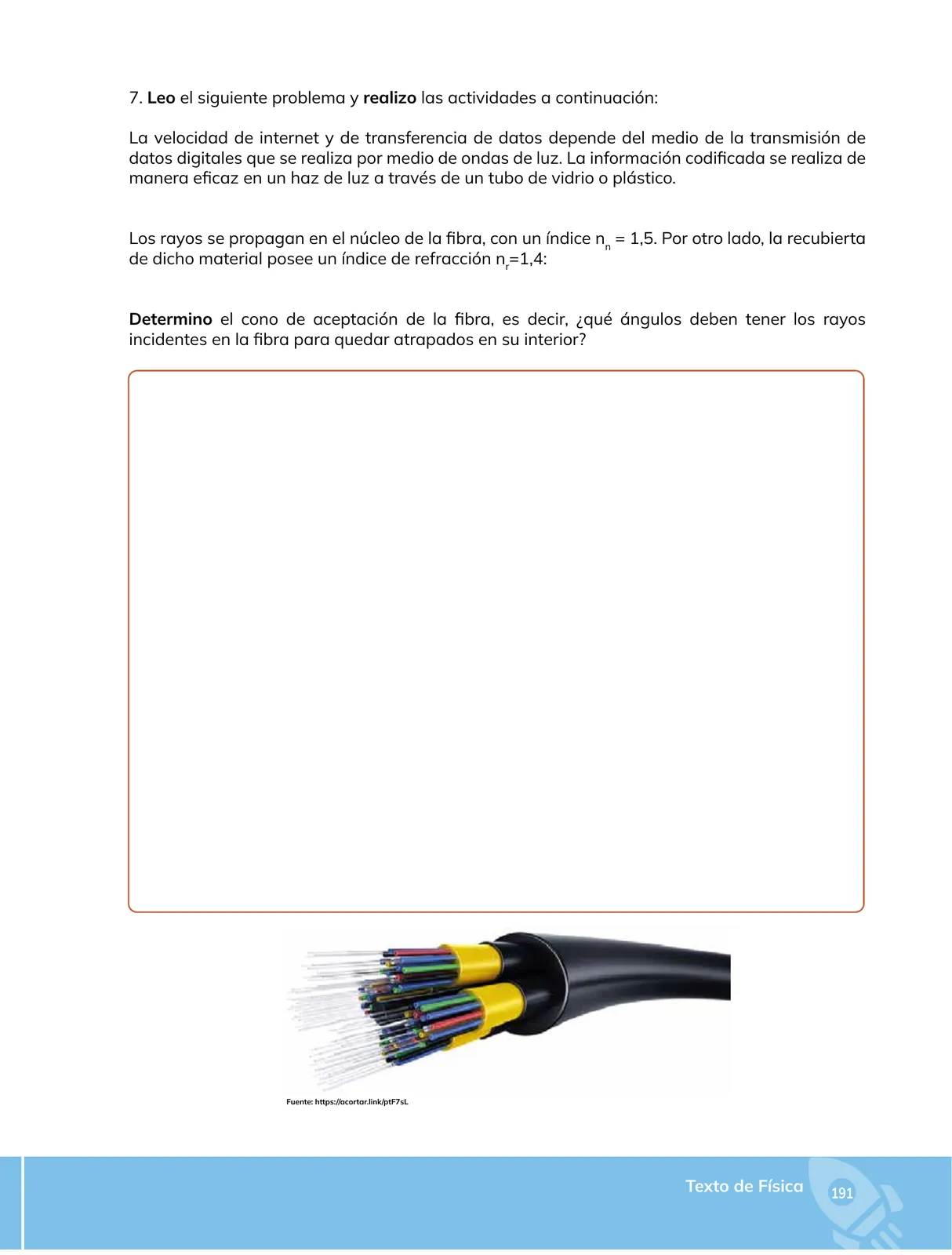

7. Problema: cono de aceptación de una fibra óptica
