Caso 1: solenoide de 2,5 cm de diámetro, 30 cm de largo, 300 vueltas e I = 12 A. Determinar campo magnético interno, flujo por espira e inductancia.

B≈0,151 T; ≈7,41×10^-5 Wb; L_ind≈0,185 mH

Libro de Física 3 BGU

Ministerio de Educación del Ecuador

196/273

Actividades: f.e.m. inducida en una espira y campo en un solenoide

📄 ejercicios fisica 🎓 bachillerato · 3° BGU Ecuador 🇪🇨 EC 🗣 Español

Página 196

196 de 273

Anterior Página 196 / 273 Siguiente

Respuesta rápida

1.b) $\Phi(t)=(0,17t^{2}-0,68t)\,\text{Wb}$ . 1.c) $\varepsilon(t)=(0,68-0,34t)\,\text{V}$ . 1.d) $\Phi\approx-0,098\,\text{Wb}$ , $\varepsilon=0,629\,\text{V}$ . Caso 1: $B\approx0,151\,\text{T}$ , $\Phi\approx7,41\times10^{-5}\,\text{Wb}$ , $L\approx0,185\,\text{mH}$ .

📚 exercise fisica ⭐⭐ Dificultad 2/5 ⏱ 6 min lectura

Solución — Página 196

Fisica 3° · 2024

Ejercicio 1

Enunciado: En una región del espacio hay un campo magnético artificial cuyo módulo varía con el tiempo según $B(t)=t^{2}-4t\;[\text{T}]$ . Sobre esa región se coloca una espira de área $S=0,17\;\text{m}^{2}$ , con el campo perpendicular a su plano. Se pide: a) diagrama, b) flujo en función del tiempo, c) f.e.m. inducida en función del tiempo, d) flujo y f.e.m. para $t=0,15\;\text{s}$ .

Parte 1.a

Se dibuja la espira (círculo o cuadrado de área $S$ ) dentro de una región con campo $\vec{B}$ saliendo perpendicularmente del plano de la espira (flechas normales al plano), con el vector área $\vec{S}$ paralelo a $\vec{B}$ .

Respuesta

Diagrama descriptivo: espira plana con $\vec{B}\perp$ plano y $\vec{B}\parallel\vec{S}$ .

Parte 1.b

Flujo magnético: $\Phi=\vec{B}\cdot\vec{S}=B\,S\cos\theta$ . Como $\vec{B}\perp$ al plano de la espira, $\theta=0^\circ$ y $\cos 0^\circ=1$ .

Sustituyo: $\Phi(t)=B(t)\cdot S\cdot 1=(t^{2}-4t)(0,17)$ .
Desarrollo: $\Phi(t)=0,17t^{2}-0,68t$ .

Respuesta

$\Phi(t)=\left(0,17t^{2}-0,68t\right)\;\text{Wb}$ (o $(t^{2}-4t)\cdot0,17$ Wb).

Parte 1.c

Ley de Faraday: $\varepsilon=-\dfrac{d\Phi}{dt}$ .

Derivo: $\dfrac{d\Phi}{dt}=\dfrac{d}{dt}\left(0,17t^{2}-0,68t\right)=0,34t-0,68$ .
Aplico el signo menos: $\varepsilon(t)=-(0,34t-0,68)=0,68-0,34t$ .

Respuesta

$\varepsilon(t)=\left(0,68-0,34t\right)\;\text{V}$ (valor absoluto $|\varepsilon|=|0,68-0,34t|$ V).

Parte 1.d

Campo en $t=0,15\;\text{s}$ : $B(0,15)=(0,15)^{2}-4(0,15)=0,0225-0,6=-0,5775\;\text{T}$ .
Flujo: $\Phi=B\cdot S=(-0,5775)(0,17)=-0,098175\;\text{Wb}\approx -9,82\times10^{-2}\;\text{Wb}$ .
F.e.m.: $\varepsilon(0,15)=0,68-0,34(0,15)=0,68-0,051=0,629\;\text{V}$ .

Respuesta

$\Phi(0,15)\approx-0,098\;\text{Wb}$ y $\varepsilon(0,15)=0,629\;\text{V}$ .

Ejercicio 2

(Caso 1)

Enunciado: Solenoide de diámetro $d=2,5\;\text{cm}$ y longitud $L=30\;\text{cm}$ , con $N=300$ vueltas e $I\approx12\;\text{A}$ (Serway, 2008). Se determinan el campo interno, el flujo y la inductancia.

Datos en unidades SI: $d=0,025\;\text{m}\Rightarrow r=0,0125\;\text{m}$ ; $L=0,30\;\text{m}$ .
Densidad de espiras: $n=\dfrac{N}{L}=\dfrac{300}{0,30}=1000\;\text{vuelas/m}$ .
Área de sección: $A=\pi r^{2}=\pi(0,0125)^{2}=4,909\times10^{-4}\;\text{m}^{2}$ .
Campo dentro del solenoide: $B=\mu_{0}nI=(4\pi\times10^{-7})(1000)(12)=0,048\pi\approx0,151\;\text{T}$ .
Flujo a través de una espira: $\Phi=B\,A=(0,151)(4,909\times10^{-4})\approx7,41\times10^{-5}\;\text{Wb}$ .
Inductancia: $L_{ind}=\dfrac{\mu_{0}N^{2}A}{L}=\dfrac{(4\pi\times10^{-7})(300)^{2}(4,909\times10^{-4})}{0,30}\approx1,85\times10^{-4}\;\text{H}=0,185\;\text{mH}$ .

Respuesta

$B\approx0,151\;\text{T}$ , $\Phi\approx7,41\times10^{-5}\;\text{Wb}$ por espira, $L_{ind}\approx0,185\;\text{mH}$ .

Contenido de la página

ACTIVIDADES

1. Leo el siguiente problema y realizo las actividades a continuación:

En una región del espacio se encuentra un campo magnético generado de manera artificial; el módulo varía en función del tiempo mediante la siguiente ecuación o modelo matemático: $B(t)=t^{2}-4t\;[\text{T}]$ . Sobre esta región se coloca una espira de $S=0,17\;\text{m}^{2}$ , de tal forma que el campo magnético es perpendicular al plano de la espira.

a) Realizo un diagrama de la situación planteada.
b) Calculo el flujo del campo magnético que atraviesa la espira en función del tiempo.
c) Calculo la f.e.m. inducida en la espira en función del tiempo.
d) Calculo el flujo del campo y la f.e.m. para $0,15$ segundos.

2. Resuelvo los ejercicios del Caso 1 y Caso 2.

CASO 1:

Un solenoide de $2,5\;\text{cm}$ de diámetro y $30\;\text{cm}$ de largo tiene $300$ vueltas y transporta aproximadamente $12\;\text{A}$ . (Serway, 2008).

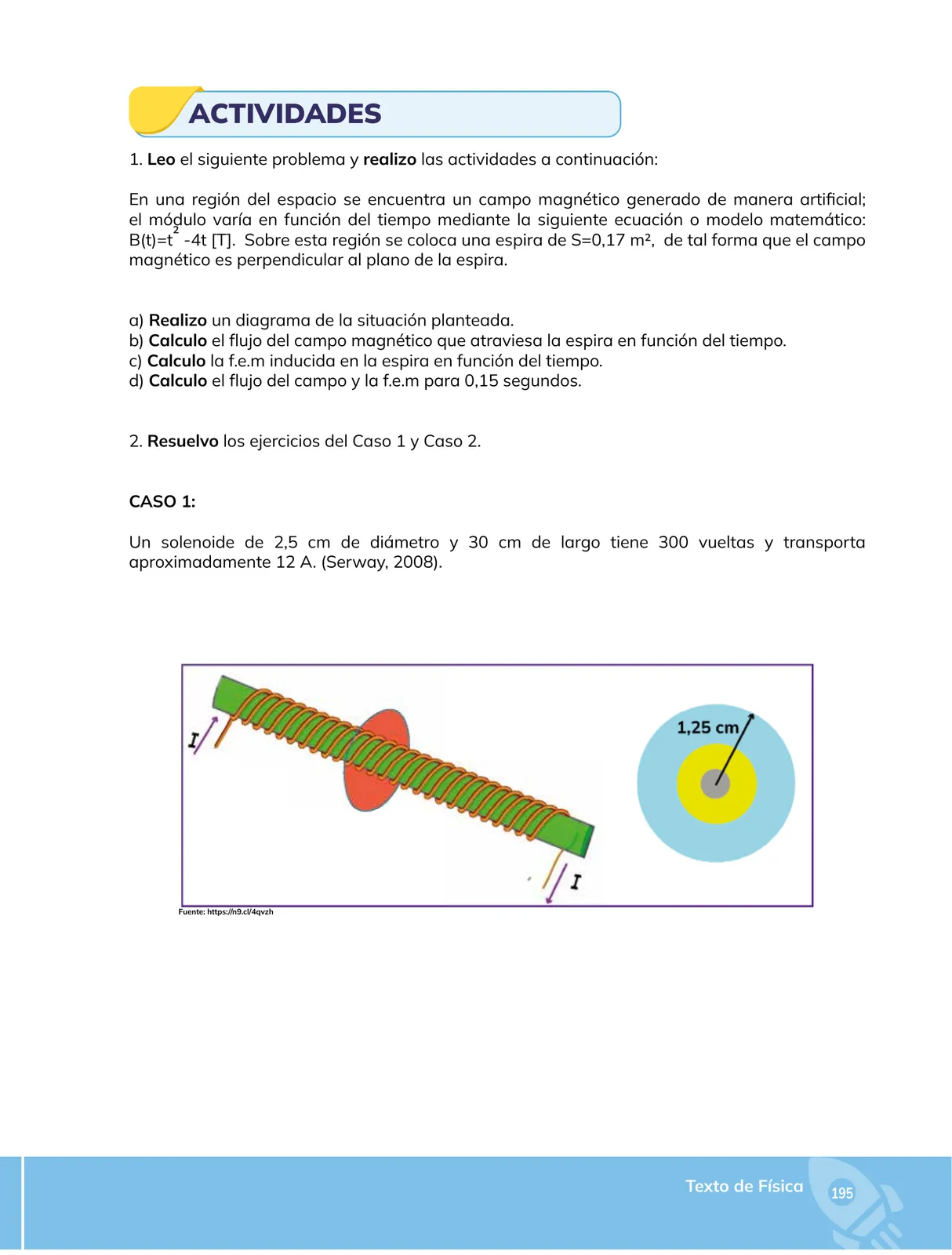

El diagrama muestra el solenoide con la corriente $I$ entrando por un extremo y saliendo por el otro, y una vista de sección con el radio $1,25\;\text{cm}$ del conductor interno. Fuente de la imagen: https://n9.cl/4qvzh
