Examinar la propagación de la luz en fibras ópticas y medios birrefringentes.

Fibras: reflexión total interna con _c = 80,6^ (ejemplo). Birrefringencia: n_o ≠ n_e ⇒ doble refracción y luz polarizada.

Metacognición: ¿Qué he aprendido?, ¿Cómo lo he aprendido?, ¿Para qué me ha servido? y ¿En qué otras ocasiones puedo usarlo?

Aprendí la óptica física moderna mediante investigación guiada; la aplicaré en diseño experimental y en la lectura crítica de tecnología óptica.

Libro de Física 3 BGU

Ministerio de Educación del Ecuador

194/273

Investigación sobre propiedades de la luz: naturaleza dual, reflexión, refracción y aplicaciones

📄 ejercicios fisica 🎓 bachillerato · 3° BGU Ecuador 🇪🇨 EC 🗣 Español

Página 194

194 de 273

Anterior Página 194 / 273 Siguiente

Respuesta rápida

Dualidad onda-partícula: $E=h\nu$ , $p=h/\lambda$ . Reflexión: $\theta_i=\theta_r$ . Refracción: $n_1\sin\theta_1=n_2\sin\theta_2$ . Fibras ópticas: reflexión total interna ( $\theta>\theta_c$ ). Metacognición: aprendí, cómo, para qué y nuevas aplicaciones de las propiedades de la luz.

📚 exercise fisica ⭐⭐⭐ Dificultad 3/5 ⏱ 7 min lectura

Solución — Página 194

Fisica 3° · 2024

Ejercicio 1

Investigar la naturaleza dual de la luz (dualidad onda-partícula) según la teoría cuántica.

En el modelo ondulatorio, la luz se comporta como una onda electromagnética transversal que se propaga en el vacío a $c = 3 \times 10^{8} \, \text{m/s}$ y se describe por $E = h\nu$ y $c = \lambda \nu$ .
En el modelo corpuscular, la luz está formada por fotones, cuantos de energía $E = h\nu$ , donde $h = 6{,}626 \times 10^{-34} \, \text{J} \cdot \text{s}$ es la constante de Planck y $\nu$ la frecuencia.
El momento de un fotón es $p = \dfrac{h}{\lambda}$ ; esta relación vincula la magnitud onda (longitud de onda) con la magnitud partícula (momento).
El experimento de la doble rendija muestra interferencia (propiedad onda), mientras que el efecto fotoeléctrico (Einstein, 1905) muestra que los fotones arrancan electrones con energía $E_k = h\nu - \phi$ (propiedad partícula).
Los experimentos de difracción e interferencia solo se explican con la dualidad; la teoría cuántica afirma que la luz tiene ambas naturalezas simultáneamente, manifestándose una u otra según el experimento.

Respuesta

La luz es dual: actúa como onda electromagnética (interferencia, difracción, polarización) y como flujo de fotones con energía $E = h\nu$ y momento $p = h/\lambda$ (efecto fotoeléctrico, radiación de cuerpo negro). La teoría cuántica unifica ambas descripciones.

Ejercicio 2

Analizar cómo la luz se refleja y refracta en diferentes medios.

Reflexión: el rayo incidente, la normal y el rayo reflejado son coplanares, y se cumple la ley de reflexión $\theta_{i} = \theta_{r}$ , donde $\theta_{i}$ es el ángulo de incidencia y $\theta_{r}$ el de reflexión, medidos respecto a la normal.
Refracción (Ley de Snell): $n_{1}\sin\theta_{1} = n_{2}\sin\theta_{2}$ , con $n$ el índice de refracción del medio ( $n = c/v$ ).
Si $n_{2} > n_{1}$ (entra de aire a vidrio, $n_{\text{aire}} \approx 1{,}00$ ; $n_{\text{vidrio}} \approx 1{,}5$ ), entonces $\theta_{2} < \theta_{1}$ : el rayo se acerca a la normal.
Si $n_{2} < n_{1}$ (sale de vidrio a aire), el rayo se aleja de la normal y puede ocurrir la reflexión total interna cuando $\theta_{1} \geq \theta_{c}$ , con $\sin\theta_{c} = \dfrac{n_{2}}{n_{1}}$ .
En medios no homogéneos (gradiente de índice, como la atmósfera), la luz se curva continuamente, explicando fenómenos como el espejismo.

Respuesta

En la reflexión se cumple $\theta_{i} = \theta_{r}$ ; en la refracción, $n_{1}\sin\theta_{1} = n_{2}\sin\theta_{2}$ . La reflexión total interna se produce si $\theta_{1} \geq \arcsin(n_{2}/n_{1})$ .

Ejercicio 3

Examinar la propagación de la luz en medios específicos: fibras ópticas y medios birrefringentes.

Fibra óptica: la luz se guía por reflexión total interna en el núcleo (índice $n_{1}$ ) rodeado de una cubierta de índice menor $n_{2} < n_{1}$ .
La condición de guía es que el ángulo en el núcleo sea mayor que el ángulo crítico: $\theta_{c} = \arcsin(n_{2}/n_{1})$ .
Cada fibra tiene una apertura numérica $\text{NA} = \sqrt{n_{1}^{2} - n_{2}^{2}} = \sin\theta_{a}$ , que define el cono de aceptación de la luz.
Se distinguen fibras monomodo (núcleo muy fino, propagación de un solo modo) y multimodo (núcleo grueso, varios modos), las primeras con menor dispersión y mayor distancia de transmisión.
Medios birrefringentes (cuarzo, azúcar): tienen dos índices de refracción $n_{o}$ (ordinario) y $n_{e}$ (extraordinario); los rayos ordinario y extraordinario sufren desfases distintos, apareciendo doble refracción y permitiendo generar luz polarizada (láminas de onda retardadora y filtros polaroides).

Respuesta

En fibras ópticas la luz viaja por reflexión total interna ( $\theta > \theta_{c} = \arcsin(n_{2}/n_{1})$ ); en medios birrefringentes se separa en rayo ordinario ( $n_{o}$ ) y extraordinario ( $n_{e}$ ), produciendo doble refracción y polarización.

Ejercicio 4

Investigar aplicaciones tecnológicas actuales de las propiedades de la luz.

Láseres: luz coherente, monocromática y colimada obtenida por emisión estimulada, con $E = h\nu$ bien definida; aplicaciones en cirugía (fotocoagulación), corte y soldadura de metales, lectura de discos, telémetros (midieron la distancia a la Luna con error de pocos centímetros) y fibra óptica de larga distancia.
Dispositivos de imagen: CCD y CMOS convierten la energía de los fotones en señales eléctricas mediante el efecto fotoeléctrico; los microscopios y telescopios se diseñan con lentes de índice $n$ calculado por la ecuación de lente delgada $\dfrac{1}{f} = \dfrac{1}{d_{o}} + \dfrac{1}{d_{i}}$ .
Comunicaciones ópticas: las fibras ópticas transportan datos en pulsos de luz a velocidades cercanas a $c$ ; la capacidad se relaciona con la frecuencia de portadora $\nu$ (mayor $\nu$ ⇒ mayor ancho de banda y mayor tasa de datos), aprovechando la baja atenuación en la ventana de $\lambda \approx 1550 \, \text{nm}$ .
Otras: paneles solares (efecto fotovoltaico, conversión de fotones en electrones), pantallas OLED, interferometría para detectar ondas gravitacionales y QR, espectroscopía para analizar composición estelar ( $\lambda = \Delta x \, \text{mm}/m$ en difracción).

Respuesta

Láseres (cirugía, corte, telémetro), sensores de imagen CCD/CMOS por efecto fotoeléctrico y comunicaciones por fibra óptica usando reflexión total interna y ventanas de baja atenuación en $\lambda \approx 1550 \, \text{nm}$ .

Ejercicio 5

(Metacognición)

Responder a las cuatro preguntas de la escalera de metacognición.

Parte 5.a

¿Qué he aprendido?

Respuesta orientativa: Aprendí que la luz es un fenómeno dual: se comporta como onda electromagnética (explicando interferencia y difracción) y como flujo de fotones con energía $E = h\nu$ , momento $p = h/\lambda$ y comportamiento en el efecto fotoeléctrico. También comprendí las leyes de reflexión ( $\theta_{i} = \theta_{r}$ ) y de refracción ( $n_{1}\sin\theta_{1} = n_{2}\sin\theta_{2}$ ), la reflexión total interna y cómo estas propiedades sustentan fibras ópticas, láseres y dispositivos de imagen.

Parte 5.b

¿Cómo lo he aprendido?

Respuesta orientativa: Lo aprendí combinando lectura de textos de óptica, videos explicativos y simulaciones virtuales en las que varié el ángulo de incidencia y el índice de refracción para observar en pantalla la reflexión, la refracción y la reflexión total interna; además, elaboré esquemas y resumí cada concepto en fórmulas clave, verificando los resultados con fuentes confiables.

Parte 5.c

¿Para qué me ha servido?

Respuesta orientativa: Me sirvió para entender por qué vemos un reflejo en el agua (reflexión), por qué un lápiz parece partido dentro de un vaso de agua (refracción) y por qué los teléfonos transmiten información por luz (fibras ópticas). Además, desarrollé habilidades de investigación, organización de información y comunicación de resultados mediante un informe.

Parte 5.d

¿En qué otras ocasiones puedo usarlo?

Respuesta orientativa: Puedo usarlo al diseñar experimentos con láseres o lentes, al explicar fenómenos cotidianos como el arcoíris (dispersión y refracción), el espejismo (refracción en gradiente de índice) y los polaroides, y al entender tecnología presente en la vida diaria, como pantallas, cámaras, fibra óptica, sensores médicos y paneles solares; también me sirve como base para el estudio posterior de óptica geométrica y ondulatoria en la universidad.

Contenido de la página

A que no te atreves

Tema: Investigación sobre Propiedades de la Luz

Desafío: realizo una investigación detallada sobre las diversas propiedades de la luz y cómo estas propiedades influyen en su comportamiento y aplicaciones en diferentes campos. El objetivo es profundizar en conceptos específicos relacionados con la luz, desde su naturaleza dual hasta sus manifestaciones en la reflexión, refracción, difracción y otros fenómenos.

Apoyo

Recursos:

Libros de óptica, física y ciencias de la luz.
Videos de propiedades de la luz.
Simulaciones y experimentos virtuales (si es posible).

Pasos de investigación:

Naturaleza Dual de la Luz: investigo la dualidad onda-partícula de la luz según la teoría cuántica.
Reflexión y Refracción: examino cómo la luz se refleja y refracta en diferentes medios.
Propagación de la Luz en Medios Específicos: examino cómo la luz se propaga en medios específicos, como fibras ópticas y medios birrefringentes.
Aplicaciones Tecnológicas Actuales: investigo aplicaciones modernas de las propiedades de la luz en tecnologías como láseres, dispositivos de imagen y comunicaciones ópticas.

Reflexión

Prepara una presentación o informe que resuma tus hallazgos. Reflexiona sobre la importancia de entender las propiedades de la luz en diversas áreas y destaca cómo esta investigación contribuye al conocimiento y aplicación de la óptica en la investigación y la tecnología.

Metacognición

Escalera de preguntas de autorregulación del aprendizaje:

Nivel	Pregunta
1	¿Qué he aprendido?
2	¿Cómo lo he aprendido?
3	¿Para qué me ha servido?
4	¿En qué otras ocasiones puedo usarlo?

Ejemplos resueltos

Ejemplo 1. Un láser emite luz de $\lambda = 650 \, \text{nm}$ . ¿Cuál es su frecuencia y la energía de cada fotón?

$\nu = \dfrac{c}{\lambda} = \dfrac{3 \times 10^{8} \, \text{m/s}}{650 \times 10^{-9} \, \text{m}} = 4{,}62 \times 10^{14} \, \text{Hz}$ .
$E = h\nu = (6{,}626 \times 10^{-34} \, \text{J} \cdot \text{s})(4{,}62 \times 10^{14} \, \text{Hz}) = 3{,}06 \times 10^{-19} \, \text{J} \approx 1{,}91 \, \text{eV}$ . Respuesta: $\nu = 4{,}62 \times 10^{14} \, \text{Hz}$ y $E = 3{,}06 \times 10^{-19} \, \text{J}$ .

Ejemplo 2. Un rayo de aire ( $n_{1} = 1{,}00$ ) incide a $45^\circ$ sobre vidrio ( $n_{2} = 1{,}5$ ). Calcular el ángulo de refracción.

Ley de Snell: $n_{1}\sin\theta_{1} = n_{2}\sin\theta_{2}$ .
Sustitución: $(1{,}00)\sin 45^\circ = (1{,}5)\sin\theta_{2}$ .
$\sin\theta_{2} = \dfrac{\sin 45^\circ}{1{,}5} = \dfrac{0{,}707}{1{,}5} = 0{,}471$ .
$\theta_{2} = \arcsin(0{,}471) = 28{,}1^\circ$ . Respuesta: $\theta_{2} \approx 28{,}1^\circ$ .

Ejemplo 3. Fibra óptica con $n_{1} = 1{,}50$ (núcleo) y $n_{2} = 1{,}48$ (cubierta). Calcular el ángulo crítico.

$\sin\theta_{c} = \dfrac{n_{2}}{n_{1}} = \dfrac{1{,}48}{1{,}50} = 0{,}987$ .
$\theta_{c} = \arcsin(0{,}987) = 80{,}6^\circ$ . Respuesta: $\theta_{c} \approx 80{,}6^\circ$ .

Tabla

Fenómeno	Propiedad evidenciada	Ley o expresión
Interferencia y difracción	Naturaleza onda	$c = \lambda\nu$
Efecto fotoeléctrico	Naturaleza partícula	$E = h\nu$ , $E_k = h\nu - \phi$
Reflejo en un espejo	Reflexión	$\theta_{i} = \theta_{r}$
Lápiz 'roto' en el vaso	Refracción	$n_{1}\sin\theta_{1} = n_{2}\sin\theta_{2}$
Fibra óptica	Reflexión total interna	$\sin\theta_{c} = n_{2}/n_{1}$
Polaroid y cuarzo	Birrefringencia y polarización	$n_{o} \neq n_{e}$
Láser y telemetría	Coherencia y emisión estimulada	$\lambda = \Delta x\,\text{mm}/m$

Diagrama

flowchart TD
  A[Investigación de propiedades de la luz] --> B[1. Naturaleza dual onda-partícula]
  A --> C[2. Reflexión y refracción]
  A --> D[3. Propagación en medios específicos]
  A --> E[4. Aplicaciones tecnológicas]
  B --> B1[E = h nu, p = h/lambda]
  B --> B2[Interferencia y efecto fotoeléctrico]
  C --> C1[theta_i = theta_r]
  C --> C2[n1 sin theta1 = n2 sin theta2]
  D --> D1[Fibras ópticas: reflexión total interna]
  D --> D2[Medios birrefringentes: n_o y n_e]
  E --> E1[Láseres]
  E --> E2[Dispositivos de imagen CCD/CMOS]
  E --> E3[Comunicaciones ópticas]
  E --> E4[Paneles solares]
  A --> F[Metacognición]
  F --> F1[¿Qué he aprendido?]
  F --> F2[¿Cómo lo he aprendido?]
  F --> F3[¿Para qué me ha servido?]
  F --> F4[¿En qué otras ocasiones puedo usarlo?]

Fórmulas y ecuaciones

Energía del fotón: $E = h\nu$

Relación onda-partícula: $p = h/\lambda$

Ley de Snell: $n_{1}\sin\theta_{1} = n_{2}\sin\theta_{2}$

Ángulo crítico: $\theta_{c} = \arcsin(n_{2}/n_{1})$

Ecuación del lente delgado: $\frac{1}{f} = \frac{1}{d_{o}} + \frac{1}{d_{i}}$

E = $h\nu$

c = $\lambda$ $\nu$

p = $\dfrac{h}{\lambda}$

$E_k$ = $h\nu$ - $\phi$

n = $\dfrac{c}{v}$

$\theta_{i}$ = $\theta_{r}$

$n_{1}\sin\theta_{1}$ = $n_{2}\sin\theta_{2}$

$\sin\theta_{c}$ = $\dfrac{n_{2}}{n_{1}}$

$\text{NA}$ = $\sqrt{n_{1}^{2} - n_{2}^{2}}$

$\dfrac{1}{f}$ = $\dfrac{1}{d_{o}}$ + $\dfrac{1}{d_{i}}$

Glosario (9)

Fotón: Cuánto de energía de la radiación electromagnética, con energía $E = h\nu$ y momento $p = h/\lambda$.
Dualidad onda-partícula: Propiedad de la luz de comportarse como onda y como partícula según el experimento realizado.
Índice de refracción: Razón $n = c/v$ entre la velocidad de la luz en el vacío y en el medio.
Reflexión total interna: Reflexión completa de un rayo que incide en un medio de mayor índice con ángulo mayor que el ángulo crítico.
Ángulo crítico: Ángulo de incidencia $\theta_{c} = \arcsin(n_{2}/n_{1})$ a partir del cual se produce la reflexión total interna.
Birrefringencia: Propiedad de un medio de tener dos índices de refracción ($n_{o}$ y $n_{e}$) que separan la luz en dos rayos.
Láser: Fuente de luz coherente, monocromática y colimada generada por emisión estimulada.
Coherencia: Propiedad de las ondas de mantener una relación de fase constante en el espacio y el tiempo.
Metacognición: Conciencia y regulación que el estudiante ejerce sobre sus propios procesos de aprendizaje.

Preguntas para practicar

¿Qué he aprendido en esta investigación sobre las propiedades de la luz?

Aprendí que la luz es dual (onda y partícula), con energía $E = h\nu$ y momento $p = h/\lambda$; comprendí las leyes de reflexión ($\theta_i = \theta_r$) y de refracción ($n_1\sin\theta_1 = n_2\sin\theta_2$), la reflexión total interna y cómo estas propiedades sustentan fibras ópticas, láseres y dispositivos de imagen.

¿Cómo lo he aprendido?

Mediante lectura de textos de óptica, videos y simulaciones virtuales en las que modifiqué ángulos de incidencia y índices de refracción para observar la reflexión, la refracción y la reflexión total interna, organizando los hallazgos en esquemas y fórmulas clave verificadas con fuentes confiables.

¿Para qué me ha servido?

Me sirvió para explicar fenómenos cotidianos como el reflejo en el agua, el lápiz que parece partido en un vaso y la transmisión de información por fibra óptica, y para desarrollar habilidades de investigación, organización y comunicación de resultados.

¿En qué otras ocasiones puedo usarlo?

Puedo aplicarlo al diseñar experimentos con láseres y lentes, explicar el arcoíris (dispersión) y los espejismos (refracción en gradiente de índice), y al comprender tecnología presente en pantallas, cámaras, teléfonos con fibra óptica, sensores médicos y paneles solares.

Temas y conceptos clave

Investigación sobre las propiedades de la luzDualidad onda-partículaReflexión y refracciónPropagación en fibras ópticas y medios birrefringentesAplicaciones tecnológicas de la ópticaMetacognición sobre el aprendizajefotónconstante de Planckefecto fotoeléctricoemisión estimuladaley de Snellángulo críticoreflexión total internabirrefringenciapolarizacióncoherencia del láser

Fuentes y referencias

Libros de óptica, física y ciencias de la luz (recurso indicado en la página).
Videos sobre propiedades de la luz (recurso indicado en la página).
Simulaciones y experimentos virtuales de óptica (recurso indicado en la página).

¿Te fue útil esta página?

Preguntas que la gente también hace

¿Qué dice la dualidad onda-partícula sobre la naturaleza de la luz?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

¿Qué establece la ley de refracción de Snell?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

¿Cómo funciona la reflexión total interna en una fibra óptica?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

¿Por qué la luz láser es útil en comunicaciones ópticas?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

📌 Antes de leer esto

• Concepto de onda, longitud de onda, frecuencia y velocidad de propagación
• Ley de reflexión y leyes de la refracción (Snell)
• Índice de refracción de un medio y velocidad de la luz en medios
• Energía de un fotón y constante de Planck
• Efecto fotoeléctrico y emisión estimulada

Siguiente tema sugerido

Resolución guiada del informe/presentación de la investigación: estructura del reporte (introducción, desarrollo, conclusiones) y evaluación por rúbrica de las propiedades de la luz.

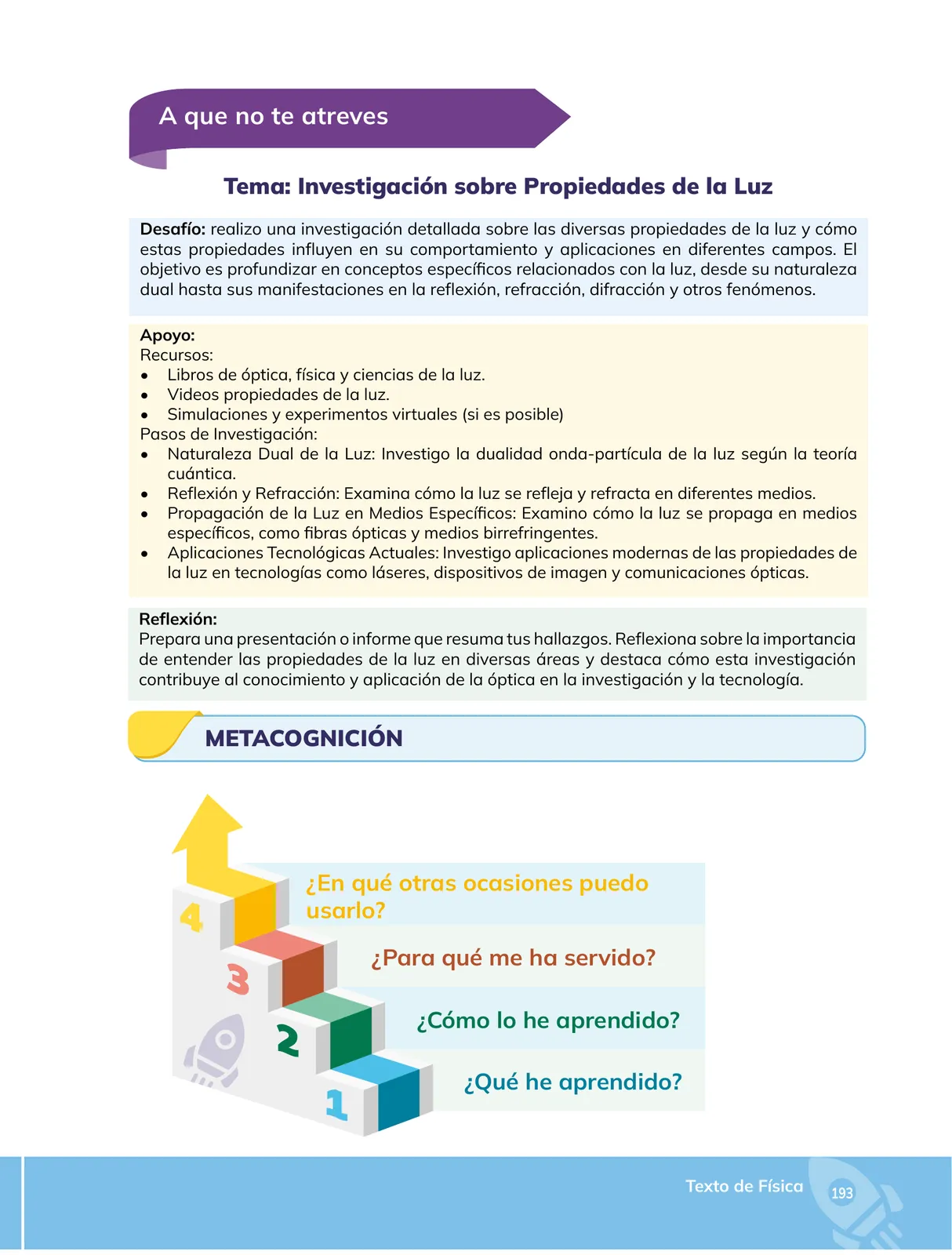

📝 Transcripción de la página (texto seleccionable) 1570 caracteres

A que no te atreves

Tema: Investigación sobre Propiedades de la Luz

Desafío: realizo una investigación detallada sobre las diversas propiedades de la luz y cómo estas propiedades influyen en su comportamiento y aplicaciones en diferentes campos. El objetivo es profundizar en conceptos específicos relacionados con la luz, desde su naturaleza dual hasta sus manifestaciones en la reflexión, refracción, difracción y otros fenómenos.

Apoyo:

Recursos:

e Libros de óptica, física y ciencias de la luz.

e Videos propiedades de la luz.

e Simulaciones y experimentos virtuales (si es posible)

Pasos de Investigación:

e Naturaleza Dual de la Luz: Investigo la dualidad onda-particula de la luz según la teoría cuántica. Reflexión y Refracción: Examina cómo la luz se refleja y refracta en diferentes medios. Propagación de la Luz en Medios Específicos: Examino cómo la luz se propaga en medios específicos, como fibras ópticas y medios birrefringentes.

e Aplicaciones Tecnológicas Actuales: Investigo aplicaciones modernas de las propiedades de la luz en tecnologías como láseres, dispositivos de imagen y comunicaciones ópticas.

Reflexión:

|_/ METACOGNICION )

¿En qué otras ocasiones puedo usarlo?

¿Para qué me ha servido? ¿Cómo lo he aprendido?

¿Qué he aprendido?

Texto de Física | 193
