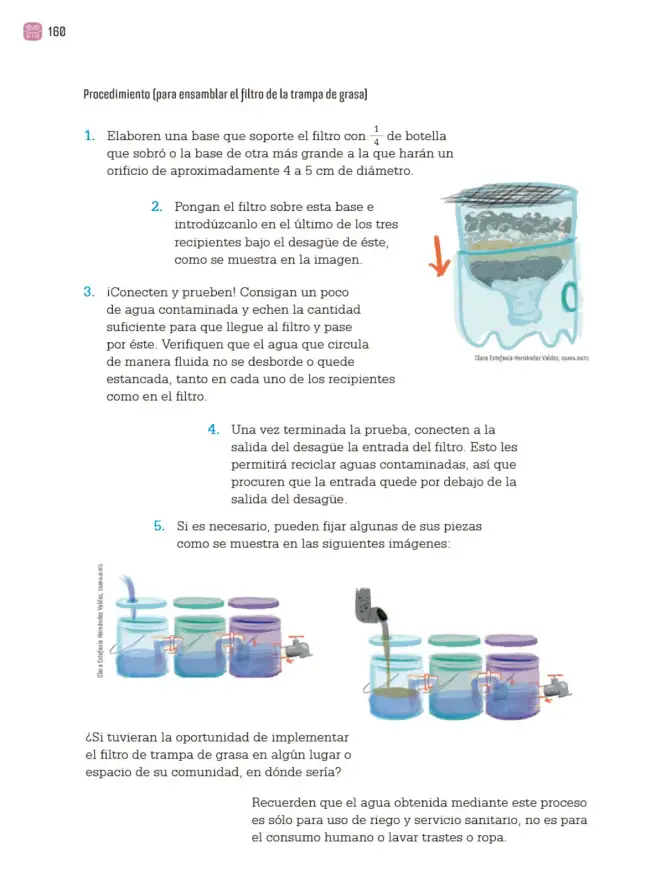

Filtro de trampa de grasa: procedimiento para ensamblarlo

Paso 1

Elaboren una base que soporte el filtro con \frac{1}{4} de botella que sobró o la base de otra más grande, a la que harán un orificio de aproximadamente 4 a 5 cm de diámetro.

1. Se corta la botella a \frac{1}{4} de su altura para obtener la base.
2. Con las tijeras se hace un orificio central de 4 a 5 cm de diámetro.
3. Se lijan los bordes para evitar cortes.

Respuesta orientativa: la base actúa como soporte del filtro y el orificio permite el paso del agua filtrada hacia el recipiente inferior.

Paso 2

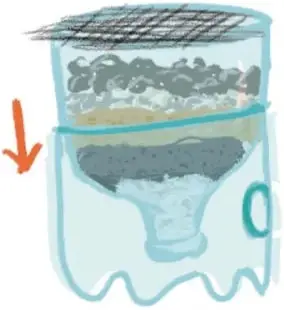

Pongan el filtro sobre esta base e introdúzcanlo en el último de los tres recipientes, bajo el desagüe de este, como se muestra en la imagen.

1. Se coloca el filtro (botella con capas de grava, arena y carbón) sobre la base perforada.
2. Se introduce el conjunto dentro del tercer recipiente.
3. Se verifica que el desagüe quede alineado con la entrada del filtro.

Respuesta orientativa: el filtro queda dentro del último recipiente para que el agua llegue por gravedad desde el desagüe y atraviese las capas filtrantes.

Paso 3

¡Conecten y prueben! Consigan un poco de agua contaminada y echen la cantidad suficiente para que llegue al filtro y pase por este. Verifiquen que el agua que circula de manera fluida no se desborde o quede estancada, tanto en cada uno de los recipientes como en el filtro.

1. Se vierte agua contaminada en el primer recipiente.
2. Se observa el recorrido del agua por los tres recipientes y por el filtro.
3. Se revisa que no haya fugas, desbordes ni estancamientos.

Respuesta orientativa: si el agua circula fluida y sin desbordarse, el filtro está bien ensamblado; si se estanca, hay que revisar el orificio o las capas filtrantes.

Paso 4

Una vez terminada la prueba, conecten a la salida del desagüe la entrada del filtro. Esto les permitirá reciclar aguas contaminadas, así que procuren que la entrada quede por debajo de la salida del desagüe.

1. Se une la salida del desagüe con la entrada del filtro.
2. Se comprueba que la entrada quede más baja que la salida.
3. Se asegura la conexión para evitar derrames.

Respuesta orientativa: la entrada debe quedar por debajo de la salida para que el agua fluya por gravedad y no se regrese.

Paso 5

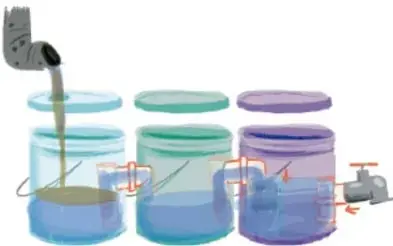

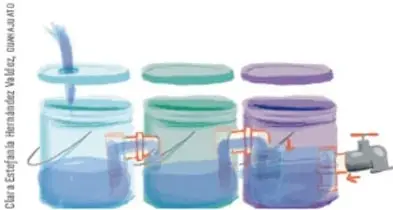

Si es necesario, pueden fijar algunas de sus piezas como se muestra en las siguientes imágenes.

1. Se usan abrazaderas o cintas para sujetar las botellas.
2. Se refuerzan las uniones entre recipientes.
3. Se revisa que todo quede firme antes de usarlo.

Respuesta orientativa: fijar las piezas evita que se muevan o se desconecten durante el funcionamiento del filtro.

Pregunta abierta

¿Si tuvieran la oportunidad de implementar el filtro de trampa de grasa en algún lugar o espacio de su comunidad, en dónde sería?

Respuesta orientativa: podría instalarse en el patio de la escuela, en el lavadero comunitario o en el área de riego de una huerta, porque ahí se generan aguas jabonosas que pueden reutilizarse para riego o servicio sanitario. Es importante recordar que el agua obtenida solo sirve para riego y servicio sanitario, no para consumo humano ni para lavar trastes o ropa.
