Conductores y aislantes: construye un circuito y prueba materiales

Paso 4

Toma uno de los cables cortos y une uno de sus extremos con el otro cable del porta pilas. Usa cinta de aislar.

1. Pela unos 2 cm de plástico en cada extremo del cable corto.
2. Retuerce los hilos metálicos del cable corto con los del cable del porta pilas.
3. Cubre la unión con cinta de aislar para que no quede metal expuesto.

Respuesta orientativa: la unión queda firme y aislada; el metal solo debe quedar libre en el extremo opuesto.

Paso 5

Por último, une uno de los extremos del segundo cable corto con la otra terminal del LED.

1. Identifica la pata larga (ánodo, +) y la pata corta (cátodo, −) del LED.
2. Retuerce la pata del LED con el extremo pelado del segundo cable.
3. Refuerza con cinta de aislar sin cubrir la pata del LED.

Respuesta orientativa: el LED queda conectado en serie con la pila y el porta pilas.

Paso 6

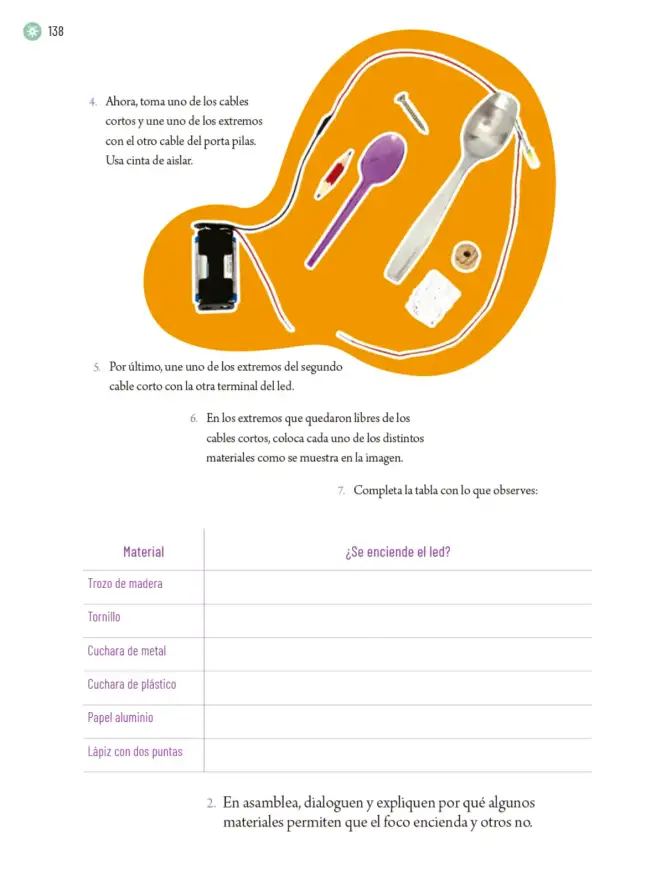

En los extremos que quedaron libres de los cables cortos, coloca cada uno de los distintos materiales como se muestra en la imagen.

1. Sujeta un material entre los dos extremos libres, formando un puente.
2. Observa si el LED enciende.
3. Retira el material y repite con el siguiente.

Respuesta orientativa: el LED solo enciende cuando el material cierra el circuito, es decir, cuando es conductor.

Completa la tabla con lo que observes.

En asamblea, dialoguen y expliquen por qué algunos materiales permiten que el foco encienda y otros no.

1. Los materiales que encienden el LED (tornillo, cuchara de metal, papel aluminio, grafito del lápiz) tienen electrones libres que pueden moverse: son conductores.
2. Los que no encienden (madera, plástico) no tienen electrones libres en cantidad suficiente: son aislantes.
3. El LED enciende solo cuando el material cierra el circuito y deja pasar la corriente desde la pila.

Respuesta orientativa: algunos materiales permiten el paso de la corriente eléctrica porque poseen electrones libres (conductores), mientras que otros la bloquean (aislantes); por eso el LED solo enciende cuando el material colocado entre los cables es conductor.
