El microscopio óptico y electrónico: partes y evolución

📄 teoria ciencias-naturales 🎓 secundaria · 1° Secundaria México 🇲🇽 MX 🗣 Español

Página 265

265 de 339

Anterior Página 265 / 339 Siguiente

Respuesta rápida

Partes: oculares, lente ocular, revólver, objetivos, platina, foco, base, tornillos macrométrico y micrométrico, diafragma, pinzas, brazo. Aumentos: electrónico 300 000; transmisión 3 000 000.

📚 theory ciencias-naturales ⭐⭐ Dificultad 2/5 ⏱ 8 min lectura

Solución — Página 265

Colección Ximhai. Saberes y pensamiento científico. Libro de Educación Secundaria Grado 1° Ciclo Escolar 2025 - 2026

Ejercicio 1

Identifica y describe las partes del microscopio óptico que aparecen en la imagen.

Oculares: lentes situadas en la parte superior del tubo; amplían la imagen formada por el objetivo.
Lente ocular: lente específica del ocular que recibe la imagen del objetivo.
Revólver: mecanismo giratorio que sostiene los objetivos y permite cambiarlos.
Lentes objetivos: lentes de distintos aumentos que producen la primera ampliación de la muestra.
Platina: plataforma donde se coloca el portaobjetos; se ajusta con tornillos.
Foco: fuente de luz que ilumina la muestra.
Base: estructura que sostiene todo el microscopio.
Tornillo macrométrico: ajusta la distancia entre el objetivo y la muestra para un enfoque inicial.
Tornillo micrométrico: precisa la distancia para un enfoque fino.
Diafragma: controla la cantidad de luz que pasa a través de la muestra.
Pinzas: sujetan el portaobjetos en la platina.
Brazo: parte que conecta el tubo con la base y permite sostener el microscopio.

Respuesta

Las partes identificadas son oculares, lente ocular, revólver, lentes objetivos, platina, foco, base, tornillo macrométrico, tornillo micrométrico, diafragma, pinzas y brazo.

Ejercicio 2

Explica cómo se logró mejorar la nitidez y el aumento en los microscopios ópticos modernos.

Se ajustó la distancia entre las lentes objetivo y ocular.
Se reguló la distancia entre la muestra y la lente objetivo.
Mejoró la calidad del tallado de las lentes.
Se incorporaron dispositivos como el revólver, la platina y los tornillos de enfoque.

Respuesta

Se logró mediante el ajuste de distancias, la mejora en el tallado de lentes y la incorporación de dispositivos de precisión.

Ejercicio 3

Compara el aumento de los microscopios ópticos y electrónicos según el texto.

Microscopio óptico: aumento no especificado en el texto, pero menor que el electrónico.
Microscopio electrónico: hasta 300 000 aumentos.
Microscopio electrónico de transmisión: hasta 3 000 000 de aumentos.

Respuesta

El microscopio electrónico alcanza hasta 300 000 aumentos y el de transmisión hasta 3 000 000, muy superior al óptico.

Ejercicio 4

¿Por qué el microscopio electrónico permite observar objetos más pequeños que el óptico?

El microscopio óptico usa luz visible, cuya longitud de onda limita la resolución.
El microscopio electrónico usa electrones, con longitud de onda mucho menor.
Esa menor longitud de onda permite resolver detalles más finos y lograr mayores aumentos.

Respuesta

Porque utiliza electrones en lugar de luz, lo que reduce la longitud de onda y aumenta la resolución.

Contenido de la página

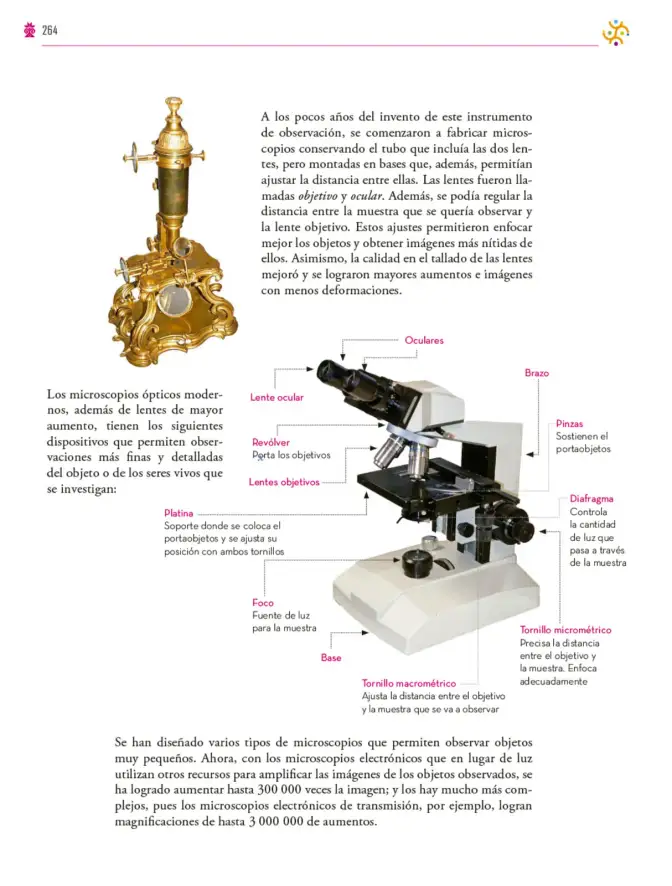

A los pocos años del invento de este instrumento de observación, se comenzaron a fabricar microscopios conservando el tubo que incluía las dos lentes, pero montadas en bases que, además, permitían ajustar la distancia entre ellas. Las lentes fueron llamadas objetivo y ocular. Además, se podía regular la distancia entre la muestra que se quería observar y la lente objetivo. Estos ajustes permitieron enfocar mejor los objetos y obtener imágenes más nítidas de ellos. Asimismo, la calidad en el tallado de las lentes mejoró y se lograron mayores aumentos e imágenes con menos deformaciones.

Los microscopios ópticos modernos, además de lentes de mayor aumento, tienen los siguientes dispositivos que permiten observaciones más finas y detalladas del objeto o de los seres vivos que se investigan:

Platina: Soporte donde se coloca el portaobjetos y se ajusta su posición con ambos tornillos.
Foco: Fuente de luz para la muestra.
Base: Estructura de soporte.
Tornillo macrométrico: Ajusta la distancia entre el objetivo y la muestra que se va a observar.
Tornillo micrométrico: Precisa la distancia entre el objetivo y la muestra. Enfoca adecuadamente.
Diafragma: Controla la cantidad de luz que pasa a través de la muestra.
Pinzas: Sostienen el portaobjetos.
Brazo: Conecta el tubo con la base.
Oculares: Lentes superiores.
Lente ocular: Lente del ocular.
Revólver: Porta los objetivos.
Lentes objetivos: Lentes de aumento.

Se han diseñado varios tipos de microscopios que permiten observar objetos muy pequeños. Ahora, con los microscopios electrónicos que en lugar de luz utilizan otros recursos para amplificar las imágenes de los objetos observados, se ha logrado aumentar hasta 300 000 veces la imagen; y los hay mucho más complejos, pues los microscopios electrónicos de transmisión, por ejemplo, logran magnificaciones de hasta 3 000 000 de aumentos.

Tabla

Parte	Función
Ocular	Amplía la imagen del objetivo
Objetivo	Produce la primera ampliación
Platina	Soporte del portaobjetos
Revólver	Cambia los objetivos
Diafragma	Regula la luz
Tornillo macrométrico	Enfoque inicial
Tornillo micrométrico	Enfoque fino
Foco	Ilumina la muestra
Pinzas	Sujetan el portaobjetos
Brazo	Conecta tubo y base

Diagrama

graph TD
  A[Microscopio óptico] --> B[Partes mecánicas]
  A --> C[Partes ópticas]
  B --> D[Base]
  B --> E[Brazo]
  B --> F[Platina]
  B --> G[Revólver]
  B --> H[Tornillos macrométrico y micrométrico]
  C --> I[Ocular]
  C --> J[Objetivos]
  C --> K[Foco]
  C --> L[Diafragma]

Glosario (8)

Objetivo: Lente que produce la primera ampliación de la muestra.
Ocular: Lente que amplía la imagen formada por el objetivo.
Platina: Plataforma donde se coloca el portaobjetos.
Revólver: Mecanismo giratorio que sostiene los objetivos.
Diafragma: Dispositivo que regula la cantidad de luz.
Tornillo macrométrico: Ajusta la distancia entre objetivo y muestra para enfoque inicial.
Tornillo micrométrico: Precisa la distancia para enfoque fino.
Microscopio electrónico: Instrumento que usa electrones en lugar de luz para ampliar imágenes.

Preguntas para practicar

¿Qué ventajas tiene el microscopio electrónico sobre el óptico?

Permite aumentos mucho mayores (hasta 3 000 000) y resolución superior, lo que posibilita observar estructuras celulares y subcelulares con gran detalle.

Temas y conceptos clave

Evolución del microscopioPartes del microscopio ópticoMicroscopio electrónicoobjetivoocularplatinarevólverdiafragmatornillo macrométricotornillo micrométricoaumentoresolución

¿Te fue útil esta página?

Figuras de la página (1)

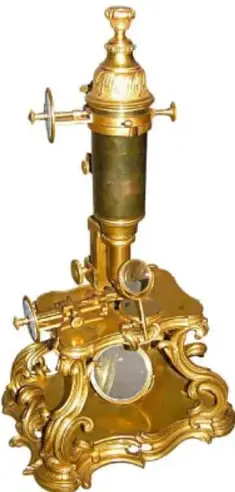

Microscopio antiguo de latón ornamentado, con tubo y lentes. — Figura 1 image

Preguntas que la gente también hace

¿Cuáles son las partes del microscopio óptico y sus funciones?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

¿Cuántos aumentos tiene un microscopio electrónico de transmisión?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

¿Qué diferencia hay entre microscopio óptico y electrónico?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

📌 Antes de leer esto

• Concepto de lente y aumento
• Partes básicas de un instrumento de observación
• Nociones de luz y electrones

Siguiente tema sugerido

Uso y cuidado del microscopio en el laboratorio

📝 Transcripción de la página (texto seleccionable) 1376 caracteres

A los pocos afos del invento de este instrumento de observación, se comenzaron a fabricar microscopios conservando el tubo que incluía las dos lentes, pero montadas en bases que, además, permitían ajustar la distancia entre ellas. Las lentes fueron llamadas objetivo y ocular. Además, se podia regular la distancia entre la muestra que se quería observar y la lente objetivo. Estos ajustes permitieron enfocar mejor los objetos y obtener imágenes más nítidas de ellos. Asimismo, la calidad en el tallado de las lentes mejoró y se lograron mayores aumentos e imágenes con menos deformaciones.

Platina Soporte donde se coloca el portaobjetos y se ajusta su posición con ambos tornillos

264

![](page=0,bbox=[194, 169, 429, 661])

Se han disenado varios tipos de microscopios que permiten observar objetos muy pequenos. Ahora, con los microscopios electrónicos que en lugar de luz utilizan otros recursos para amplifi car las imágenes de los objetos observados, se ha logrado aumentar hasta 300 000 veces la imagen; y los hay mucho más complejos, pues los microscopios electrónicos de transmisión, por ejemplo, logran magnifi caciones de hasta 3 000 000 de aumentos.
