La energía fotovoltaica, el espectro electromagnético y los semiconductores

📄 teoria fisica 🎓 bachillerato · 3° Secundaria México 🇲🇽 MX 🗣 Español

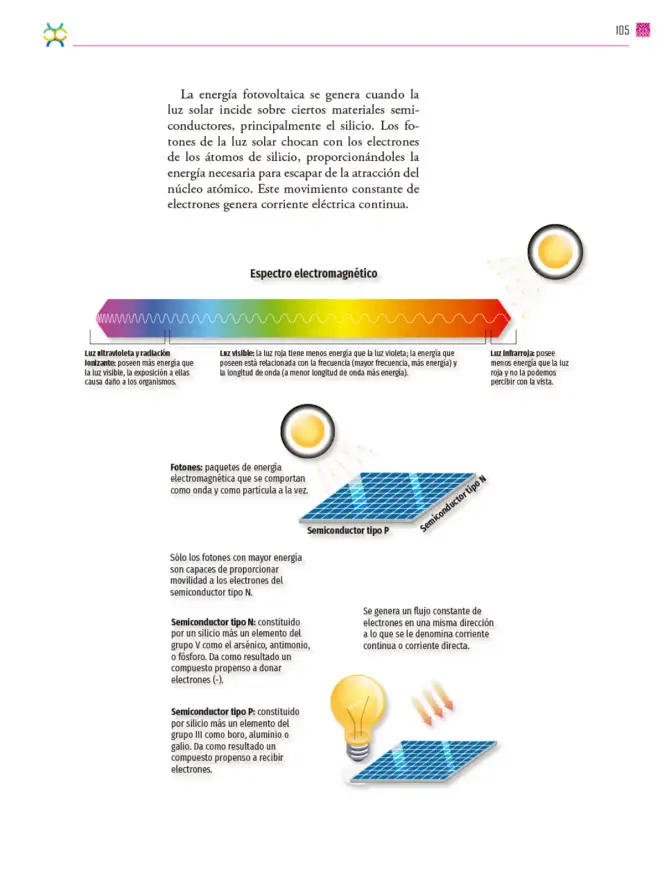

Página 106

106 de 259

Anterior Página 106 / 259 Siguiente

Respuesta rápida

La energía fotovoltaica surge cuando fotones solares liberan electrones de semiconductores de silicio (tipo N dona electrones, tipo P los recibe), generando corriente continua. Sólo fotones de alta energía movilizan electrones.

📚 theory fisica ⭐⭐ Dificultad 2/5 ⏱ 5 min lectura

Solución — Página 106

Colección Nanahuatzin. De lo humano y lo comunitario. Libro de Educación Secundaria Grado 3° Ciclo Escolar 2025 - 2026

Ejercicio 1

Contenido de la página (pág. 105)

La página explica el funcionamiento de la energía fotovoltaica y el espectro electromagnético. Como es una página teoría con diagramas, se transcribe y se explica el contenido clave:

Ejercicio 1

¿Cómo se genera la energía fotovoltaica?

La luz solar incide sobre materiales semiconductores, principalmente el silicio.
Los fotones de la luz solar chocan con los electrones de los átomos de silicio.
El impacto proporciona a los electrones la energía necesaria para escapar de la atracción del núcleo atómico.
Este movimiento constante de electrones genera corriente eléctrica continua.

$E_{fotón} = h \cdot f$

Donde $h$ es la constante de Planck y $f$ la frecuencia de la radiación.

Ejercicio 2

Espectro electromagnético

La página ilustra el espectro electromagnético de menor a mayor energía:

Región	Características
Luz infrarroja	Posee menos energía que la luz roja; no la podemos percibir con la vista.
Luz visible	La luz roja tiene menos energía que la violeta; la energía depende de la frecuencia (mayor frecuencia, más energía) y de la longitud de onda (menor longitud de onda, más energía).
Luz ultravioleta y radiación ionizante	Poseen más energía que la luz visible; su exposición causa daño a los organismos.

Relación clave entre energía, frecuencia y longitud de onda:

$E = h \cdot f = \frac{h \cdot c}{\lambda}$

Con $c$ la velocidad de la luz y $\lambda$ la longitud de onda. Por tanto:

A mayor frecuencia $f$ , mayor energía $E$ .
A menor longitud de onda $\lambda$ , mayor energía $E$ .

Ejercicio 3

Fotones

Fotones: paquetes de energía electromagnética que se comportan como onda y como partícula a la vez (dualidad onda-partícula).

Ejercicio 4

Tipos de semiconductores

Semiconductor tipo N: silicio más un elemento del grupo V (arsénico, antimonio o fósforo). Resultado: un compuesto propenso a donar electrones $(-)$ .

Semiconductor tipo P: silicio más un elemento del grupo III (boro, aluminio o galio). Resultado: un compuesto propenso a recibir electrones.

Al unir ambos se crea una unión PN que permite el flujo de electrones.

Ejercicio 5

Condición para movilizar electrones

Sólo los fotones con mayor energía son capaces de proporcionar movilidad a los electrones del semiconductor tipo N. Es decir, si la energía del fotón no supera la energía de enlace, el electrón no se libera:

$E_{fotón} \geq E_{banda}$

Ejercicio 6

Corriente continua

Se genera un flujo constante de electrones en una misma dirección, lo que se denomina corriente continua o corriente directa (DC).

$I = \frac{\Delta q}{\Delta t} \quad \text{(flujo de carga en una sola dirección)}$

Respuesta orientativa: la página describe el proceso completo: fotón → electrón liberado en semiconductor → flujo unidireccional → corriente continua lista para usarse en dispositivos.

Contenido de la página

La energía fotovoltaica

La energía fotovoltaica se genera cuando la luz solar incide sobre ciertos materiales semiconductores, principalmente el silicio. Los fotones de la luz solar chocan con los electrones de los átomos de silicio, proporcionándoles la energía necesaria para escapar de la atracción del núcleo atómico. Este movimiento constante de electrones genera corriente eléctrica continua.

Espectro electromagnético

Luz ultravioleta y radiación ionizante: poseen más energía que la luz visible; la exposición a ellas causa daño a los organismos.
Luz visible: la luz roja tiene menos energía que la luz violeta; la energía que poseen está relacionada con la frecuencia (mayor frecuencia, más energía) y con la longitud de onda (a menor longitud de onda, más energía).
Luz infrarroja: posee menos energía que la luz roja y no la podemos percibir con la vista.

Fotones

Fotones: paquetes de energía electromagnética que se comportan como onda y como partícula a la vez.

Semiconductores

Semiconductor tipo N: constituido por silicio más un elemento del grupo V como el arsénico, antimonio o fósforo. Da como resultado un compuesto propenso a donar electrones $(-)$ .
Semiconductor tipo P: constituido por silicio más un elemento del grupo III como boro, aluminio o galio. Da como resultado un compuesto propenso a recibir electrones.

Sólo los fotones con mayor energía son capaces de proporcionar movilidad a los electrones del semiconductor tipo N.

Se genera un flujo constante de electrones en una misma dirección, a lo que se le denomina corriente continua o corriente directa.

Ejemplos resueltos

¿Qué tipo de radiación del espectro electromagnético tiene mayor energía: la luz roja o la luz violeta?

La energía de un fotón es $E = h \cdot f$ .
La luz violeta tiene mayor frecuencia que la luz roja: $f_{violeta} > f_{roja}$ .
Por lo tanto $E_{violeta} > E_{roja}$ : la luz violeta posee más energía que la luz roja.

Tablas (2)

Región del espectro	Energía relativa	Observación
Radiación ionizante / Ultravioleta	Mayor que la luz visible	Daña a los organismos
Luz violeta	Alta dentro del visible	Mayor frecuencia, menor longitud de onda
Luz roja	Baja dentro del visible	Menor frecuencia, mayor longitud de onda
Luz infrarroja	Menor que la luz roja	Invisible para el ojo

Tipo de semiconductor	Elemento dopante	Grupo	Comportamiento
Tipo N	Arsénico, antimonio, fósforo	V	Propenso a donar electrones $(-)$
Tipo P	Boro, aluminio, galio	III	Propenso a recibir electrones

Diagrama

graph LR
  A[Luz solar] --> B[Fotones]
  B --> C{Energía del fotón ≥ energía de enlace?}
  C -->|Sí| D[Electrón liberado del silicio]
  C -->|No| E[No hay efecto]
  D --> F[Semiconductor tipo N dona electrones]
  F --> G[Semiconductor tipo P recibe electrones]
  G --> H[Flujo de electrones en una dirección]
  H --> I[Corriente continua DC]

Fórmulas y ecuaciones

E = h $\cdot$ f (energía del fotón)

E = $\dfrac{h \cdot c}{\lambda}$ (energía en función de la longitud de onda)

E = h $\cdot$ f

E = $\frac{h \cdot c}{\lambda}$

I = $\frac{\Delta q}{\Delta t}$

$E_{fotón}$ $\geq$ $E_{banda}$

Glosario (9)

Energía fotovoltaica: Energía eléctrica obtenida directamente de la radiación solar mediante el efecto fotoeléctrico en materiales semiconductores.
Fotón: Paquete de energía electromagnética que se comporta como onda y como partícula simultáneamente.
Semiconductor: Material, como el silicio, con conductividad eléctrica intermedia entre conductores y aisladores.
Semiconductor tipo N: Silicio dopado con un elemento del grupo V (As, Sb, P) que aporta electrones libres, propenso a donar electrones.
Semiconductor tipo P: Silicio dopado con un elemento del grupo III (B, Al, Ga) que crea huecos, propenso a recibir electrones.
Corriente continua: Flujo de electrones en una sola dirección, también llamada corriente directa (DC).
Espectro electromagnético: Rango de todas las radiaciones electromagnéticas ordenadas según frecuencia o longitud de onda.
Radiación ionizante: Radiación con energía suficiente para arrancar electrones de los átomos, dañina para los organismos.
Dopaje: Proceso de añadir impurezas controladas a un semiconductor para modificar sus propiedades eléctricas.

Preguntas para practicar

¿Por qué sólo los fotones con mayor energía pueden movilizar a los electrones del semiconductor tipo N?

Porque el electrón del silicio está unido al núcleo por una energía de enlace determinada. Sólo si el fotón aporta una energía igual o mayor que esa energía de enlace, el electrón puede liberarse y volverse móvil; los fotones de menor energía, como los infrarrojos, no tienen suficiente energía para romper ese enlace.

¿Qué diferencia hay entre un semiconductor tipo N y uno tipo P y por qué se usan juntos en una celda solar?

El tipo N está dopado con un elemento del grupo V (arsénico, antimonio o fósforo) y aporta electrones libres, por lo que tiende a donarlos. El tipo P está dopado con un elemento del grupo III (boro, aluminio o galio) y presenta huecos que tienden a recibir electrones. Al unirse forman una unión PN que, al ser iluminada, genera un flujo de electrones en una sola dirección: la corriente continua.

¿Por qué la exposición a la luz ultravioleta y a la radiación ionizante causa daño a los organismos?

Porque poseen más energía que la luz visible, ya que tienen mayor frecuencia y menor longitud de onda. Con esa energía pueden arrancar electrones de los átomos (ionizarlos), romper enlaces químicos y dañar moléculas esenciales de los seres vivos, como el ADN.

Temas y conceptos clave

Energía fotovoltaicaEspectro electromagnéticoFotonesSemiconductoresCorriente continuaFotónSemiconductor tipo N (donador de electrones)Semiconductor tipo P (aceptor de electrones)SilicioCorriente continua/directaFrecuencia y longitud de ondaRadiación ionizante

¿Te fue útil esta página?

Figuras de la página (4)

Párrafo introductorio sobre la generación de la energía fotovoltaica en el silicio. — Figura 1 image

Diagrama del espectro electromagnético como barra de colores con etiquetas para radiación ultravioleta/ionizante, luz visible e infrarroja, junto a una representación del Sol. — Figura 2 image

Ilustración de fotones solares incidiendo sobre una celda solar formada por un semiconductor tipo P y un semiconductor tipo N. — Figura 3 image

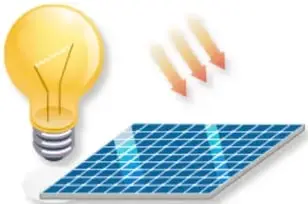

Lámpara encendida conectada a un panel solar con flechas indicando la radiación solar que lo alimenta. — Figura 4 image

Preguntas que la gente también hace

¿Cómo se genera la energía fotovoltaica en una celda solar?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

¿Cuál es la diferencia entre un semiconductor tipo N y uno tipo P?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

¿Por qué la luz ultravioleta tiene más energía que la luz visible?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

📌 Antes de leer esto

• Estructura del átomo (núcleo y electrones)
• Concepto de energía y sus formas
• Nociones básicas de electricidad y corriente eléctrica
• Idea de frecuencia y longitud de onda

Siguiente tema sugerido

Ventajas, desventajas y aplicaciones de los paneles solares fotovoltaicos en la vida cotidiana

📝 Transcripción de la página (texto seleccionable) 1733 caracteres

La energía fotovoltaica se genera cuando la luz solar incide sobre ciertos materiales semiconductores, principalmente el silicio. Los fotones de la luz solar chocan con los electrones de los átomos de silicio, proporcionándoles la energia necesaria para escapar de la atracción del núcleo atómico. Este movimiento constante de electrones genera corriente eléctrica continua.

Espectro electromagnético

Luz ultravtoleta y radlaclón lonlzante: poseen más energia que la luz visible, la exposición a ellas causa dano a los organismos.

Luz vislble: la luz roja tiene menos energia que la luz violeta; la energia que poseen está relacionada con la frecuencia (mayor frecuencia, más energia)y la longitud de onda (a menor longitud de onda más energia).

Fotones: paquetes de energia electromagnética que se comportan como onda y como particula a la vez.

Luz Infrarrojax posee menos energia que la luz roja y no la podemos percibir con la vista.

Semiconductor tipo P

Sólo los fotones con mayor energia son capaces de proporcionar movilidad a los electrones del semiconductor tipo N.

Semiconductor tipo N: constituido por un silicio más un elemento del grupo V como el arsénico, antimonio,o fósforo. Da como resultado un compuesto propenso a donar electrones (-).

Semiconductor tipo P: constituido por silicio más un elemento del grupo lll como boro, aluminio o galio. Da como resultado un compuesto propenso a recibir electrones.

Se genera un flujo constante de electrones en una misma dirección a lo que se le denomina corriente continua o corriente directa.
