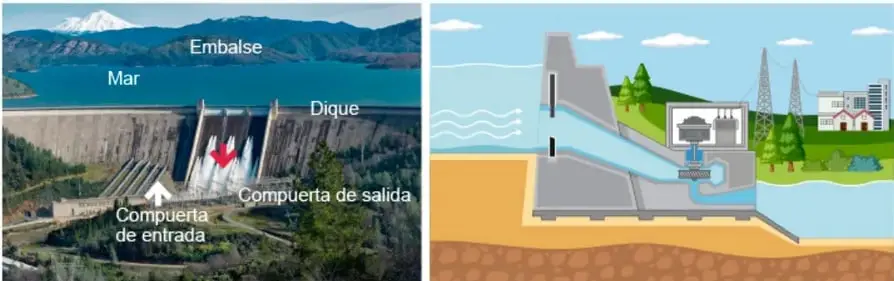

Describe cómo funciona una planta mareomotriz según la fotografía rotulada (Embalse, Mar, Dique, Compuerta de entrada, Compuerta de salida).

1. El agua del mar se acumula en un embalse contenido por un dique que separa el mar del reservorio interior.
2. Al subir la marea (pleamar) se abre la compuerta de entrada y el embalse se llena de agua marina.
3. Cuando la marea baja (bajamar) se abre la compuerta de salida; el agua cae desde el embalse hacia el mar.
4. Ese desnivel de altura pone en movimiento turbinas conectadas a generadores eléctricos, produciendo energía.
5. El segundo esquema muestra exactamente este ciclo: entrada de agua, turbina-generador y conducción de electricidad a las torres de transmisión hacia la red.

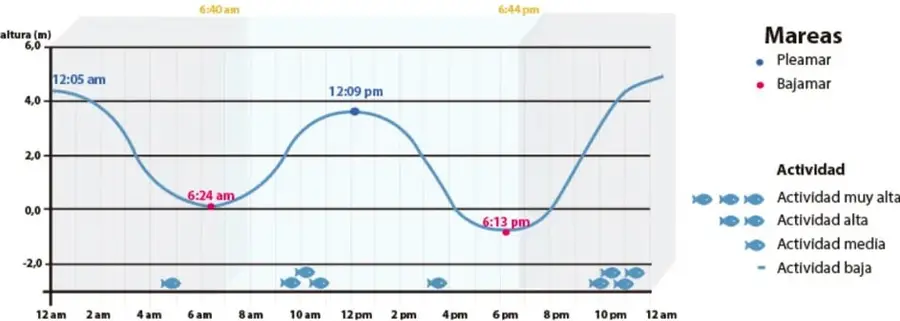

Interpreta el gráfico de mareas: identifica las horas de pleamar y bajamar y calcula el rango de variación de la altura del mar.

1. Pleamar (punto máximo) a las 12:05 a.m. con altura aproximada de 4{,}2 \, \text{m}.
2. Bajamar (punto mínimo) a las 6:24 a.m. con altura aproximada de 0{,}0 \, \text{m}.
3. Segunda pleamar a las 12:09 p.m. con altura aproximada de 3{,}8 \, \text{m}.
4. Segunda bajamar a las 6:13 p.m. con altura aproximada de -0{,}8 \, \text{m}.
5. Rango de variación (pleamar máxima menos bajamar mínima): \Delta h = 4{,}2 \, \text{m} - (-0{,}8 \, \text{m}) = 5{,}0 \, \text{m}
6. El periodo aproximado entre dos pleamar consecutivas es 12\text{ h }09\text{ min} - 12\text{ h }05\text{ am} \approx 12 \, \text{h} \, 04 \, \text{min}, lo que confirma el ciclo semidiurno de las mareas (dos pleamares y dos bajamares al día).

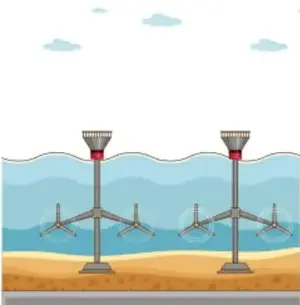

¿Qué son los generadores de corriente de marea (TSG) y por qué se consideran una opción ventajosa?

1. TSG son las siglas de Tidal Stream Generators (generadores de corriente de marea).
2. Funcionan como aerogeneradores, pero aprovechan las corrientes marinas en lugar del viento.
3. Constan de hélices impulsadas por el movimiento del agua marina, que giran unidos a un generador eléctrico.
4. Ventajas: relativa simplicidad constructiva, costo económico y menor impacto ambiental que otros métodos de obtención de energía.

Relaciona la actividad de los peces con la fase de la marea mostrada en la leyenda del gráfico.

1. La leyenda indica cuatro niveles: actividad muy alta (3 peces), alta (2 peces), media (1 pez) y baja (1 guion).
2. En los símbolos superpuestos al gráfico se observa mayor cantidad de peces (actividad alta/muy alta) cerca de los momentos de pleamar (12:05 a.m., 12:09 p.m.) y de los cambios de marea.
3. La actividad es menor (actividad baja/media) en los tramos intermedios de subida o bajada rápida del nivel del mar.
