Seguridad eléctrica: agua, conexión a tierra y normas

📄 teoria ciencias-naturales 🎓 otro · 2° TELESECUNDARIA México 🇲🇽 MX 🗣 Español

Página 314

314 de 339

Anterior Página 314 / 339 Siguiente

Respuesta rápida

Medidas: no usar aparatos eléctricos en el baño, emplear conectores tipo B con tercera punta y conectar a tierra física mediante varilla.

📚 theory ciencias-naturales ⭐ Dificultad 1/5 ⏱ 3 min lectura

Solución — Página 314

Colección Sk´asolil. Saberes y pensamiento científico. Libro de Educación Telesecundaria Grado 2° Ciclo Escolar 2025 - 2026

Análisis del contenido

La página es teórica y no presenta ejercicios numerados. Se explican tres medidas de seguridad eléctrica:

Evitar aparatos eléctricos en el baño. El agua que se acumula en interruptores y aparatos (secadora de cabello, rasuradora) conduce la corriente hacia el usuario.
Usar conectores tipo B. Tienen una tercera punta redonda que conecta el aparato a tierra y desvía la descarga o chispa.
Conexión a tierra física. Enlaza el aparato a una varilla enterrada en el piso o tierra, obligatoria por normas de seguridad en hogares e industrias.

Respuesta orientativa: La seguridad eléctrica depende de aislar el agua de los aparatos, usar conexiones con puesta a tierra y respetar las normas de instalación para proteger a las personas de descargas.

Conceptos clave

Conductor: material que permite el paso de la corriente (el agua con sales es conductor).
Conexión a tierra (tierra física): camino de baja resistencia que lleva la corriente a la tierra mediante una varilla.
Conector tipo B: enchufe de tres puntas (dos planas y una redonda de tierra).
Adaptador: pieza que permite conectar un enchufe de tres puntas a una toma de dos.

$I = \frac{V}{R}$

La ley de Ohm explica por qué una descarga es peligrosa: si la resistencia del cuerpo disminuye por el agua, la corriente $I$ aumenta para un voltaje $V$ dado.

Contenido de la página

Una regla vital para no sufrir daños por corriente eléctrica es no manejar aparatos eléctricos dentro del cuarto de baño, pues las gotas de agua que se acumulan en los interruptores de apagado y encendido de aparatos como secadoras de cabello o rasuradoras pueden conducir la corriente hacia el usuario.

Del mismo modo, otra medida de seguridad para evitar choques eléctricos es emplear cables de corriente con conectores de tipo B, pues éstos cuentan con una tercera punta, redonda, que permite conectar el aparato a tierra para evitar que llegue una descarga al usuario o que una chispa salte a su cuerpo. Cabe mencionar que, si la toma de corriente a la que se pretende conectar el cable no es de tres puntas, existen adaptadores que se colocan para seguridad de las personas que los manejan.

La mayoría de los aparatos eléctricos que se usan en industrias y hogares tienen que cumplir con normas de seguridad e instalar una conexión a tierra, con el fin de proteger a las personas de una descarga eléctrica. Dicha conexión a tierra, llamada también tierra física, enlaza el aparato a una varilla colocada en la tierra o en el piso.

Tabla

Medida de seguridad	¿Cómo protege?
No usar aparatos eléctricos en el baño	Evita que el agua conduzca la corriente al usuario
Conector tipo B con tercera punta	Desvía la descarga hacia tierra
Conexión a tierra física	Enlaza el aparato a una varilla en el suelo
Adaptadores de seguridad	Permiten usar enchufes de tres puntas en tomas de dos

Diagrama

flowchart TD
  A[Aparato eléctrico] --> B[Conector tipo B]
  B --> C[Tercera punta redonda]
  C --> D[Varilla de tierra física]
  D --> E[Suelo]
  A -.-> F[Usuario protegido]

Fórmulas y ecuaciones

I = $\frac{V}{R}$

Glosario (5)

Descarga eléctrica: Paso de corriente a través del cuerpo humano, que puede causar lesiones o la muerte.
Conector tipo B: Enchufe de tres puntas: dos planas para corriente y una redonda para conexión a tierra.
Tierra física: Conexión del aparato a una varilla enterrada que desvía la corriente hacia el suelo.
Adaptador: Pieza que permite conectar un enchufe de tres puntas a una toma de dos, manteniendo la seguridad.
Normas de seguridad: Reglas técnicas que garantizan que los aparatos eléctricos protejan a las personas.

Preguntas para practicar

¿Por qué el agua en el baño aumenta el riesgo de descarga eléctrica?

El agua con sales minerales es conductora de la electricidad. Si cae sobre interruptores o aparatos conectados, crea un camino de baja resistencia entre la corriente y el cuerpo, facilitando que la descarga llegue al usuario.

¿Qué función cumple la tercera punta del conector tipo B?

La tercera punta redonda conecta el aparato a tierra. Así, si hay una falla, la corriente se desvía hacia el suelo en lugar de pasar por el cuerpo del usuario, evitando descargas o chispas.

¿Por qué las normas exigen conexión a tierra en hogares e industrias?

Porque la conexión a tierra protege a las personas de descargas eléctricas al ofrecer un camino seguro para la corriente de falla. Es una medida obligatoria que reduce accidentes en instalaciones donde se usan muchos aparatos eléctricos.

Temas y conceptos clave

Seguridad eléctricaConexión a tierraConectores tipo BDescarga eléctricaConductorTierra físicaConector tipo BAdaptador de seguridadNormas de seguridad

Fuentes y referencias

Norma Oficial Mexicana NOM-001-SEDE (instalaciones eléctricas)
Secretaría de Educación Pública, Colección Sk'asolil, Saberes y pensamiento científico, 2° Telesecundaria

¿Te fue útil esta página?

Figuras de la página (2)

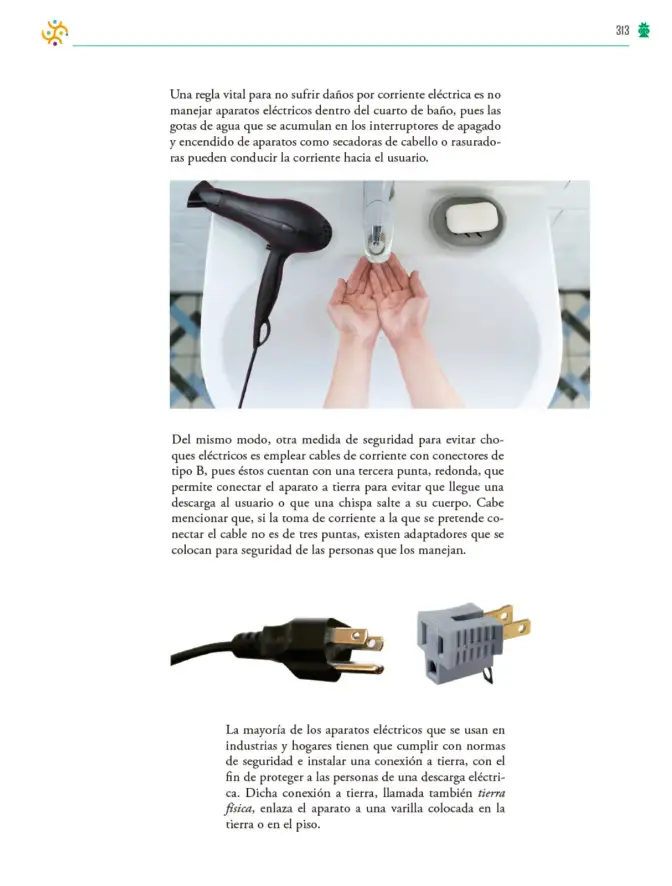

Fotografía de una persona lavándose las manos en un lavabo con una secadora de cabello conectada cerca, ilustrando el riesgo de usar aparatos eléctricos en el baño. — Figura 1 image

Fotografía de un enchufe de tres puntas (tipo B) y un adaptador gris que permite conectarlo a una toma de dos puntas. — Figura 2 image

Preguntas que la gente también hace

¿Por qué no se deben usar aparatos eléctricos en el baño?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

¿Qué es la conexión a tierra y para qué sirve?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

¿Qué diferencia hay entre un enchufe de dos y tres puntas?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

📌 Antes de leer esto

• Noción de corriente eléctrica
• Materiales conductores y aislantes
• Uso básico de enchufes y tomacorrientes

Siguiente tema sugerido

Circuitos eléctricos y ley de Ohm

📝 Transcripción de la página (texto seleccionable) 1238 caracteres

Una regla vital para no sufrir danos por corriente electrica es no manejar aparatos eléctricos dentro del cuarto de bano, pues las gotas de agua que se acumulan en los interruptores de apagado y encendido de aparatos como secadoras de cabello o rasuradoras pueden conducir la corriente hacia el usuario.

La mayoria de los aparatos eléctricos que se usan en industrias y hogares tienen que cumplir con normas de seguridad e instalar una conexión a tierra, con el fi n de proteger a las personas de una descarga eléctrica. Dicha conexión a tierra, lamada también tierra fisica, enlaza el aparato a una varilla colocada en la tierra o en el piso.
