Sobrecargas, cortocircuitos y protección de circuitos eléctricos

📄 teoria fisica 🎓 otro · 2° TELESECUNDARIA México 🇲🇽 MX 🗣 Español

Página 316

316 de 339

Anterior Página 316 / 339 Siguiente

Respuesta rápida

Sobrecarga: exceso de aparatos. Cortocircuito: alambres sin aislamiento que se tocan. Protegen: fusible, no break y regulador. El no break sí da energía al interrumpirse el suministro.

📚 theory fisica ⭐⭐ Dificultad 2/5 ⏱ 4 min lectura

Solución — Página 316

Colección Sk´asolil. Saberes y pensamiento científico. Libro de Educación Telesecundaria Grado 2° Ciclo Escolar 2025 - 2026

Ejercicio 1

Análisis del contenido

La página es teórica (no contiene ejercicios numerados). Se explican tres fenómenos y tres dispositivos de protección.

Ejercicio 1

Sobrecarga

Ocurre cuando se conectan más aparatos de los que el circuito puede soportar según su capacidad de diseño. La corriente total supera el valor calculado y los conductores se calientan.

Ejercicio 2

Cortocircuito

Ocurre cuando dos alambres sin aislamiento se tocan. La trayectoria de la corriente se acorta, la resistencia cae casi a cero y, por la ley de Ohm,

$I = \frac{V}{R}$

si $R \to 0$ , entonces $I$ crece de forma peligrosa y se generan descargas eléctricas y calor en ese punto.

Ejercicio 3

Dispositivos de protección

Dispositivo	Protege contra	¿Da energía al interrumpirse el suministro?
Fusible	Sobrecargas y cortocircuitos	No
No break	Sobrecargas y cortocircuitos	Sí
Regulador	Variaciones de tensión	No

Ejercicio 4

Protocolos de seguridad

Se recomienda implementar y seguir protocolos de seguridad en casas, negocios y todo lugar con conductores eléctricos, porque la electricidad ocasiona con frecuencia accidentes severos al ser humano.

Ejercicio 5

La energía eléctrica en el cuerpo humano

Las cargas eléctricas que circulan por un conductor crean una corriente cuando son suministradas por una batería o un generador. El circuito tiene una resistencia interna según las características del conductor. Esta misma energía está presente en el cuerpo humano mediante impulsos eléctricos y en fenómenos naturales, por lo que es una fuente de poder que requiere precaución.

Respuesta orientativa: La página enseña que la sobrecarga y el cortocircuito son las dos fallas principales de un circuito; el fusible y el no break los previenen, y solo el no break mantiene la energía cuando el suministro se interrumpe.

Contenido de la página

Ahora bien, un circuito se sobrecarga cuando se conectan más aparatos de los que han sido calculados para su capacidad. También suele suceder que los cables del circuito estén dañados o no tengan aislamiento, por lo que dos alambres se pueden tocar y provocar un cortocircuito, porque la trayectoria de la corriente se acorta y tiende a generar descargas eléctricas en ese punto. Asimismo, ocurrirían sobrecargas eléctricas en la red. En consecuencia, para evitar estos problemas y que las instalaciones de casas, negocios o fábricas sean seguras, se instalan fusibles o aparatos llamados no break, los cuales brindan protección contra sobrecargas y cortocircuitos; además, proveen de energía eléctrica cuando el suministro se interrumpe. Si no proporcionan dicha energía, se llaman reguladores.

No break — Los no break brindan protección contra sobrecargas y cortocircuitos, también abastecen de energía cuando ésta se interrumpe.

Se recomienda implementar y seguir protocolos de seguridad para el uso de la electricidad en casas, negocios y en todo lugar donde existan conductores de energía eléctrica, porque ésta, con frecuencia, ocasiona severos accidentes al ser humano.

Se debe tener presente que las cargas eléctricas que circulan por un conductor crean una corriente cuando son suministradas por una batería o generador, que el circuito tiene una resistencia interna según las características del conductor y que la energía eléctrica hace funcionar infinidad de aparatos que se usan día a día. También debe recordarse que esta misma energía se encuentra presente dentro del cuerpo humano y que se genera a través de impulsos eléctricos, así como en fenómenos naturales; por todo, la energía resulta ser una fuente de poder que requiere precaución al utilizarla.

Tabla

Dispositivo	Protege contra	¿Da energía al interrumpirse el suministro?
Fusible	Sobrecargas y cortocircuitos	No
No break	Sobrecargas y cortocircuitos	Sí
Regulador	Variaciones de tensión	No

Diagrama

flowchart TD
  A[Circuito eléctrico] --> B{¿Falla?}
  B -->|Más aparatos de los calculados| C[Sobrecarga]
  B -->|Alambres sin aislamiento se tocan| D[Cortocircuito]
  C --> E[Fusible / No break]
  D --> E
  E --> F[Protección de la instalación]
  F --> G[Seguridad en casas, negocios y fábricas]

Fórmulas y ecuaciones

I = $\frac{V}{R}$

Glosario (6)

Sobrecarga: Situación en la que se conectan más aparatos de los que el circuito puede soportar según su capacidad.
Cortocircuito: Contacto entre dos alambres sin aislamiento que acorta la trayectoria de la corriente y genera descargas eléctricas.
Fusible: Dispositivo que se funde e interrumpe la corriente cuando ésta supera un valor seguro.
No break: Aparato que protege contra sobrecargas y cortocircuitos y además suministra energía cuando el servicio se interrumpe.
Regulador: Aparato que mantiene estable el voltaje, pero que no proporciona energía cuando el suministro falla.
Aislamiento: Recubrimiento de los conductores que impide el contacto entre ellos y con las personas.

Preguntas para practicar

¿Por qué se recomienda seguir protocolos de seguridad en el uso de la electricidad?

Porque la energía eléctrica circula por conductores y también por el cuerpo humano, donde actúa mediante impulsos eléctricos; un contacto accidental puede causar quemaduras, paro cardíaco o la muerte. Por eso se deben seguir protocolos en casas, negocios y cualquier lugar con conductores eléctricos.

¿Qué diferencia hay entre un no break y un regulador?

Ambos protegen los aparatos eléctricos, pero el no break además suministra energía cuando el suministro se interrumpe, mientras que el regulador solo mantiene estable el voltaje y no proporciona energía de respaldo.

Temas y conceptos clave

Sobrecarga eléctricaCortocircuitoDispositivos de protecciónSeguridad eléctricaSobrecargaCortocircuitoFusibleNo breakReguladorAislamientoResistencia interna

¿Te fue útil esta página?

Figuras de la página (3)

Tablero eléctrico doméstico con interruptores y una pastilla diferencial amarilla, etiquetado como 'No break'. — Figura 1 image

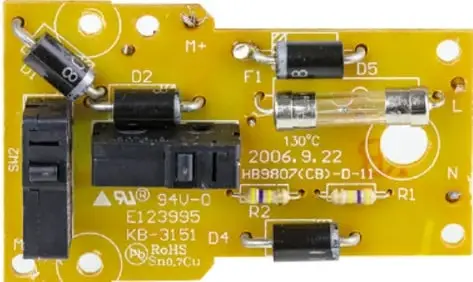

Placa de circuito impreso amarilla con componentes electrónicos (diodos, resistencias, relevadores), etiquetada como 'Circuitos'. — Figura 2 image

Ícono decorativo de una flor estilizada sobre fondo naranja. — Figura 3 image

Preguntas que la gente también hace

¿Qué diferencia hay entre una sobrecarga y un cortocircuito?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

¿Qué es un no break y para qué sirve?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

¿Por qué la electricidad es peligrosa para el cuerpo humano?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

📌 Antes de leer esto

• Concepto de corriente eléctrica
• Conductores y aislantes
• Circuito en serie y en paralelo

Siguiente tema sugerido

Cálculo de consumo eléctrico y potencia en el hogar

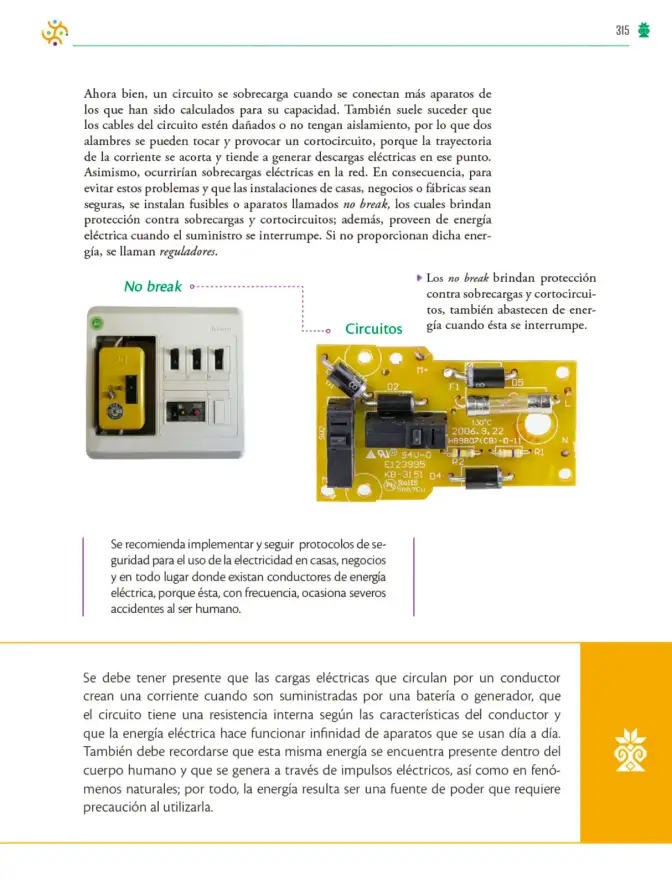

📝 Transcripción de la página (texto seleccionable) 1922 caracteres

Ahora bien, un circuito se sobrecarga cuando se conectan más aparatos de los que han sido calculados para su capacidad. También suele suceder que los cables del circuito estén danados o no tengan aislamiento, por lo que dos alambres se pueden tocar y provocar un cortocircuito, porque la trayectoria de la corriente se acorta y tiende a generar descargas electricas en ese punto.Asimismo, ocurrirían sobrecargas electricas en la red. En consecuencia, para evitar estos problemas y que las instalaciones de casas, negocios o fábricas sean seguras, se instalan fusibles o aparatos llamados no break, los cuales brindan protección contra sobrecargas y cortocircuitos; además, proveen de energía electrica cuando el suministro se interrumpe. Si no proporcionan dicha energía, se llaman reguladores.

-0Circuitos

os no break brindan protección contra sobrecargas y cortocircuitos, también abastecen de energía cuando ésta se interrumpe.

Se recomienda implementar y seguir protocolos de seguridad para el uso de la electricidad en casas, negocios y en todo lugar donde existan conductores de energia eléctrica, porque ésta, con frecuencia, ocasiona severos accidentes al ser humano.

Se debe tener presente que las cargas eléctricas que circulan por un conductor crean una corriente cuando son suministradas por una bateria o generador, que el circuito tiene una resistencia interna según las caracteristicas del conductor y que la energia eléctrica hace funcionar infinidad de aparatos que se usan dia a dia.También debe recordarse que esta misma energa se encuentra presente dentro del cuerpo humano y que se genera a través de impulsos eléctricos, así como en fenómenos naturales; por todo, la energia resulta ser una fuente de poder que requiere precaución al utilizarla.
