La puesta a tierra física en las instalaciones eléctricas

📄 teoria fisica 🎓 otro · 2° TELESECUNDARIA México 🇲🇽 MX 🗣 Español

Página 315

315 de 339

Anterior Página 315 / 339 Siguiente

Respuesta rápida

La puesta a tierra física desvía a la tierra las sobrecargas y corrientes de fuga, protegiendo a las personas de descargas y a los aparatos de daños por cortocircuitos.

📚 theory fisica ⭐⭐ Dificultad 2/5 ⏱ 4 min lectura

Solución — Página 315

Colección Sk´asolil. Saberes y pensamiento científico. Libro de Educación Telesecundaria Grado 2° Ciclo Escolar 2025 - 2026

Contenido de la página

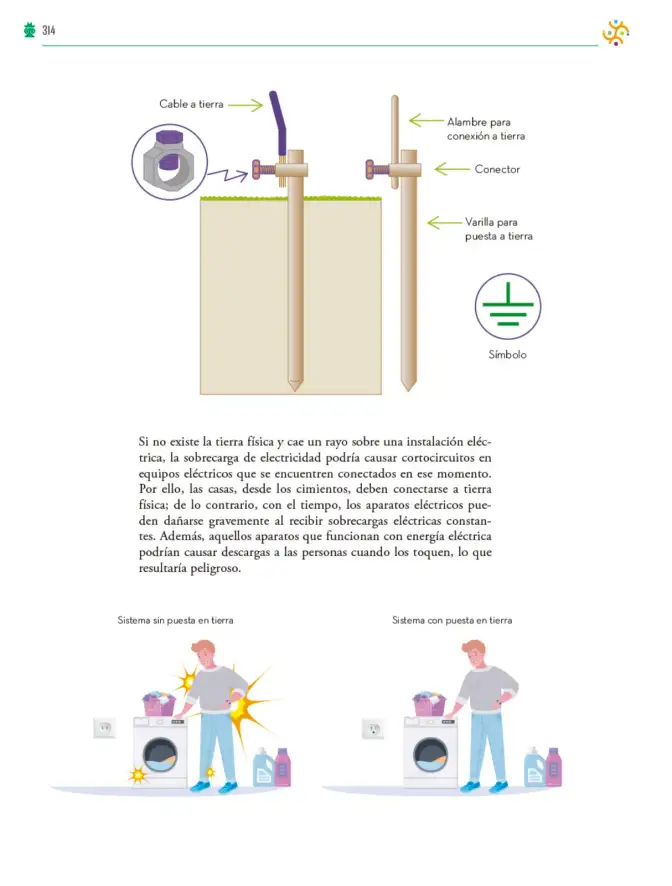

La página presenta un esquema de una instalación de puesta a tierra física y un texto que justifica su importancia.

Elementos del esquema

Cable a tierra: conductor que lleva la corriente de fuga hacia la tierra.
Conector: pieza metálica que une el cable con la varilla.
Varilla para puesta a tierra: barra conductora enterrada en el suelo.
Símbolo: representación normalizada de la conexión a tierra (tres líneas horizontales decrecientes).

Explicación del texto

Si no existe tierra física y cae un rayo sobre una instalación eléctrica, la sobrecarga puede provocar cortocircuitos en los equipos conectados.
Por eso, las casas deben conectarse a tierra física desde los cimientos.
Sin tierra física, con el tiempo los aparatos eléctricos se dañan gravemente por sobrecargas constantes.
Además, los aparatos con energía eléctrica pueden causar descargas a las personas al tocarlos, lo que resulta peligroso.

Comparación de los dos sistemas

Sistema sin puesta a tierra	Sistema con puesta a tierra
La persona recibe una descarga al tocar el aparato.	La corriente se desvía a tierra y la persona no recibe descarga.
Los aparatos se dañan por sobrecargas.	Los aparatos quedan protegidos.
Riesgo de cortocircuito e incendio.	Mayor seguridad eléctrica.

Respuesta orientativa: La puesta a tierra física es un sistema de seguridad que desvía a la tierra las corrientes de fuga o sobrecargas, evitando daños a los aparatos y descargas eléctricas a las personas.

Contenido de la página

La puesta a tierra física

Esquema de una instalación

Cable a tierra: conductor que lleva la corriente hacia la tierra.
Conector: une el cable con la varilla.
Varilla para puesta a tierra: barra enterrada que disipa la corriente.
Símbolo: tres líneas horizontales decrecientes.

Texto

Si no existe la tierra física y cae un rayo sobre una instalación eléctrica, la sobrecarga de electricidad podría causar cortocircuitos en equipos eléctricos que se encuentren conectados en ese momento. Por ello, las casas, desde los cimientos, deben conectarse a tierra física; de lo contrario, con el tiempo, los aparatos eléctricos pueden dañarse gravemente al recibir sobrecargas eléctricas constantes. Además, aquellos aparatos que funcionan con energía eléctrica podrían causar descargas a las personas cuando los toquen, lo que resultaría peligroso.

Comparación

Sistema sin puesta en tierra	Sistema con puesta en tierra
La persona recibe descarga.	La persona está protegida.
Los aparatos se dañan.	Los aparatos se protegen.
Riesgo de cortocircuito.	Mayor seguridad.

Tabla

Sistema sin puesta en tierra	Sistema con puesta en tierra
La persona recibe descarga al tocar el aparato.	La corriente se desvía a tierra y la persona no recibe descarga.
Los aparatos se dañan por sobrecargas.	Los aparatos quedan protegidos.
Riesgo de cortocircuito e incendio.	Mayor seguridad eléctrica.

Diagrama

graph TD
  A[Instalación eléctrica] --> B[Cable a tierra]
  B --> C[Conector]
  C --> D[Varilla para puesta a tierra]
  D --> E[Suelo / Tierra física]
  E --> F[Disipación de sobrecargas]
  F --> G[Protección de personas y aparatos]

Glosario (7)

Tierra física: Conexión directa con el suelo que permite desviar corrientes de fuga o sobrecargas.
Cable a tierra: Conductor que lleva la corriente desde la instalación hasta la varilla enterrada.
Conector: Pieza metálica que asegura el contacto entre el cable y la varilla.
Varilla para puesta a tierra: Barra conductora clavada en el suelo para disipar la corriente.
Sobrecarga eléctrica: Exceso de corriente que circula por un circuito y puede dañar los equipos.
Cortocircuito: Contacto accidental entre conductores que provoca un paso brusco de corriente.
Descarga eléctrica: Paso de corriente a través del cuerpo humano, potencialmente peligroso.

Preguntas para practicar

¿Por qué es importante que las casas tengan puesta a tierra física desde los cimientos?

Porque la tierra física desvía a la tierra las sobrecargas y corrientes de fuga, evitando cortocircuitos en los aparatos y descargas eléctricas en las personas. Si se instala desde los cimientos, toda la instalación queda protegida de forma permanente.

¿Qué diferencias observas entre el sistema sin puesta en tierra y el sistema con puesta en tierra?

En el sistema sin puesta a tierra la persona recibe una descarga al tocar el aparato y los equipos pueden dañarse; en el sistema con puesta a tierra la corriente se desvía al suelo y tanto las personas como los aparatos quedan protegidos.

Temas y conceptos clave

Puesta a tierra físicaSeguridad en instalaciones eléctricasProtección de aparatos eléctricosTierra físicaCable a tierraConectorVarilla para puesta a tierraSobrecarga eléctricaCortocircuitoDescarga eléctrica

¿Te fue útil esta página?

Figuras de la página (2)

Esquema de una instalación de puesta a tierra: cable a tierra, conector, varilla enterrada y símbolo normalizado. — Figura 1 image

Persona tocando una lavadora sin puesta a tierra y recibiendo una descarga eléctrica. — Figura 2 image

Preguntas que la gente también hace

¿Qué es la puesta a tierra física y para qué sirve?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

¿Qué pasa si una casa no tiene conexión a tierra?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

¿Cómo se instala una varilla para puesta a tierra?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

📌 Antes de leer esto

• Concepto de corriente eléctrica
• Conductores y aislantes
• Circuito eléctrico básico

Siguiente tema sugerido

Protección de instalaciones eléctricas: fusibles y breakers

📝 Transcripción de la página (texto seleccionable) 652 caracteres

Si no existe la tierra fisica y cae un rayo sobre una instalación electrica, la sobrecarga de electricidad podría causar cortocircuitos en equipos electricos que se encuentren conectados en ese momento.Por ello, las casas, desde los cimientos, deben conectarse a tierra fisica; de lo contrario, con el tiempo, los aparatos eléctricos pueden danarse gravemente al recibir sobrecargas eléctricas constantes. Además, aquellos aparatos que funcionan con energia eléctrica podrian causar descargas a las personas cuando los toquen, lo que resultaria peligroso.
