Razonamiento espacial, radio de curva y dimensiones del vehículo

Marco teórico: razonamiento espacial

Fernández, Cajaraville y Godino (2007) definen el razonamiento espacial como la capacidad de imaginar y manipular mentalmente objetos, apoyándose en un lenguaje matemático claro para describir y explicar los procedimientos de resolución.

1. El razonamiento espacial no es solo visual: exige nombrar con precisión los objetos geométricos (radio, arco, trayectoria, curva).
2. La investigación citada subraya que detectar los “conflictos” o malentendidos de los estudiantes permite ajustar la enseñanza.
3. Esos conflictos se reconocen cuando el estudiante no logra aplicar los conceptos matemáticos a problemas del espacio.

Respuesta orientativa: el razonamiento espacial se desarrolla cuando el estudiante representa mentalmente la situación, la describe con lenguaje geométrico y usa esa descripción para resolver.

Modelo geométrico del sobreancho

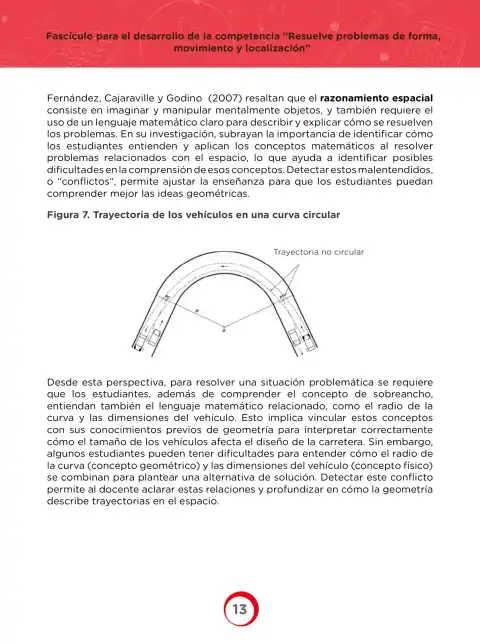

En la Figura 7 se observa una curva circular de centro O y radio R (línea de eje), sobre la cual circulan vehículos de largo L (medido entre ejes).

1. La parte delantera del vehículo describe una trayectoria de radio mayor que la parte trasera: la trayectoria real no es circular, es una curva de radio variable.
2. Si el vehículo se apoya en el arco de radio R, el eje delantero barre un radio R + \tfrac{L}{2}\cos\alpha y el trasero R - \tfrac{L}{2}\cos\alpha, donde \alpha es el ángulo de giro.
3. De ahí surge la necesidad de sobreancho (ensanchamiento de la calzada en curva), estimado con la relación aproximada:

S \approx \frac{n \cdot L^{2}}{2R}

donde S es el sobreancho, n el número de carriles, L la distancia entre ejes y R el radio de la curva.

4. Interpretación del modelo: si R aumenta, S disminuye (curva más abierta necesita menos ensanchamiento); si L aumenta, S crece al cuadrado.

Respuesta orientativa: el radio de la curva (concepto geométrico) y las dimensiones del vehículo (concepto físico) se combinan en la fórmula del sobreancho, que es la traducción matemática del problema de diseño vial.

Relación con la competencia

1. Comprender: identificar en la figura el centro O, el radio R y la trayectoria no circular.
2. Aplicar: sustituir valores de R y L en S \approx \dfrac{n\,L^{2}}{2R}.
3. Analizar: explicar por qué el tamaño del vehículo modifica la geometría de la vía.

Respuesta orientativa: la geometría describe trayectorias en el espacio y permite cuantificar cuánto debe ensancharse la carretera.
