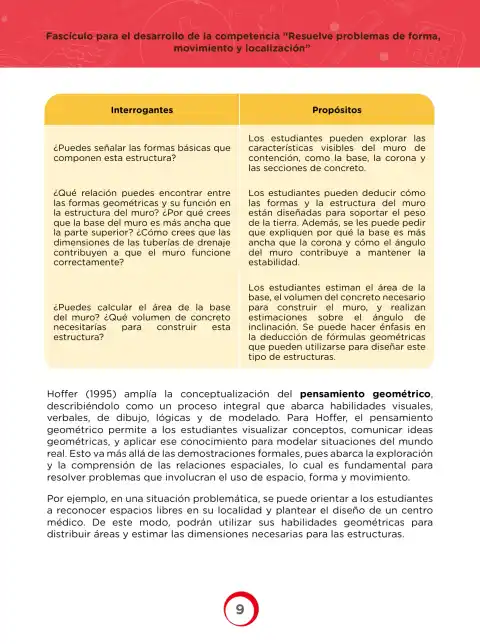

Pensamiento geométrico y muros de contención: interrogantes y propósitos

¿Puedes señalar las formas básicas que componen esta estructura (muro de contención)?

1. Un muro de contención típico está formado por un cuerpo de sección trapezoidal, con la base más ancha que la corona.
2. La corona (parte superior) suele modelarse como un rectángulo delgado.
3. La base se apoya sobre un cimiento rectangular más ancho.
4. Los refuerzos o contrafuertes laterales son triángulos rectángulos.
5. Las tuberías de drenaje corresponden a cilindros (o secciones circulares).

¿Qué relación encuentras entre las formas geométricas y la función del muro? ¿Por qué la base es más ancha que la parte superior?

1. El muro empuja hacia un lado la tierra; la tierra empuja hacia el otro con mayor presión en la parte inferior.
2. Al ser trapezoidal, el centro de gravedad queda bajo y hacia la base, lo que aumenta la estabilidad.
3. Una base más ancha b_{2} > b_{1} distribuye el peso sobre mayor superficie y reduce la presión P = \frac{F}{A}.
4. El ángulo de inclinación \alpha del paramento desvía las cargas hacia el suelo y evita el volcamiento.
5. Las tuberías de drenaje (cilindros) evacuan el agua para que no aumente la presión hidrostática sobre el muro.

¿Puedes calcular el área de la base del muro? ¿Qué volumen de concreto necesitarías?

1. Se requiere medir la base del muro (largo L y ancho b); con esos datos: A_{\text{base}} = L \times b.
2. Para el volumen del cuerpo trapezoidal se usa la fórmula del prisma de sección trapecial: V = \frac{(b_{1}+b_{2})}{2} \cdot h \cdot L
3. Ejemplo con valores estimados b_{1}=0{,}5\,\text{m}, b_{2}=1{,}5\,\text{m}, h=3\,\text{m}, L=10\,\text{m}: V = \frac{(0{,}5+1{,}5)}{2}\cdot 3 \cdot 10 = 1 \cdot 3 \cdot 10 = 30\,\text{m}^{3}
4. El volumen de concreto equivale a 30\,\text{m}^{3} más un 5–10\,% de desperdicio.

¿Qué características tiene el pensamiento geométrico según Hoffer?

1. Es un proceso integral, no solo demostraciones formales.
2. Abarca habilidades visuales, verbales, de dibujo, lógicas y de modelado.
3. Permite visualizar conceptos, comunicar ideas geométricas y modelar situaciones reales.

Respuesta orientativa: El pensamiento geométrico, según Hoffer, integra habilidades visuales, verbales, de dibujo, lógicas y de modelado que permiten al estudiante visualizar, comunicar y aplicar la geometría al mundo real.
