S: Sobreancho requerido para la calzada.n: Número de carriles. Rc: Radio de la curva circular

\mathrm{S}=\mathrm{n}_{\mathrm{X}}\left(\mathrm{R}_{\mathrm{C}}-\sqrt{\mathrm{R}_{\mathrm{C}}^{2}-\mathrm{L}^{2}}\right)

Fasciculo para el desarrollo de la competencia "Resuelve problemas de forma,movimiento y localización"

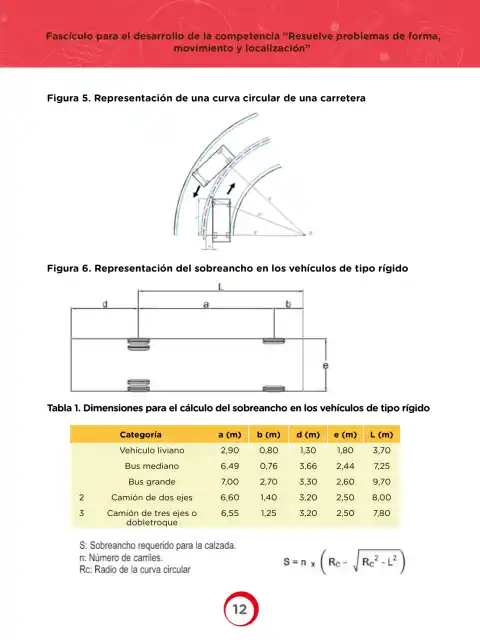

Figura 5. Representación de una curva circular de una carretera


Figura 6. Representación del sobreancho en Ios vehiculos de tipo rigido


Tabla 1. Dimensiones para el cálculo del sobreancho en los vehículos de tipo rigido

Categoria		a(m)	b(m)	d(m)	e(m)	L(m)
	Vehículo liviano	2,90	0,80	1,30	1,80	3,70
	Bus mediano	6,49	0,76	3,66	2,44	7,25
	Bus grande	7,00	2,70	3,30	2,60	9,70
2	Camión de dos ejes	6,60	1,40	3,20	2,50	8,00
3	Camión de tres ejes o dobletroque	6,55	1,25	3,20	2,50	7,80
