Razonamiento espacial y transformaciones geométricas: la curva de una carretera

Marco teórico: el razonamiento espacial

La página no propone ejercicios numéricos: es un texto de fundamentación. Por eso se explica el contenido y se modela con LaTeX la situación geométrica que se menciona.

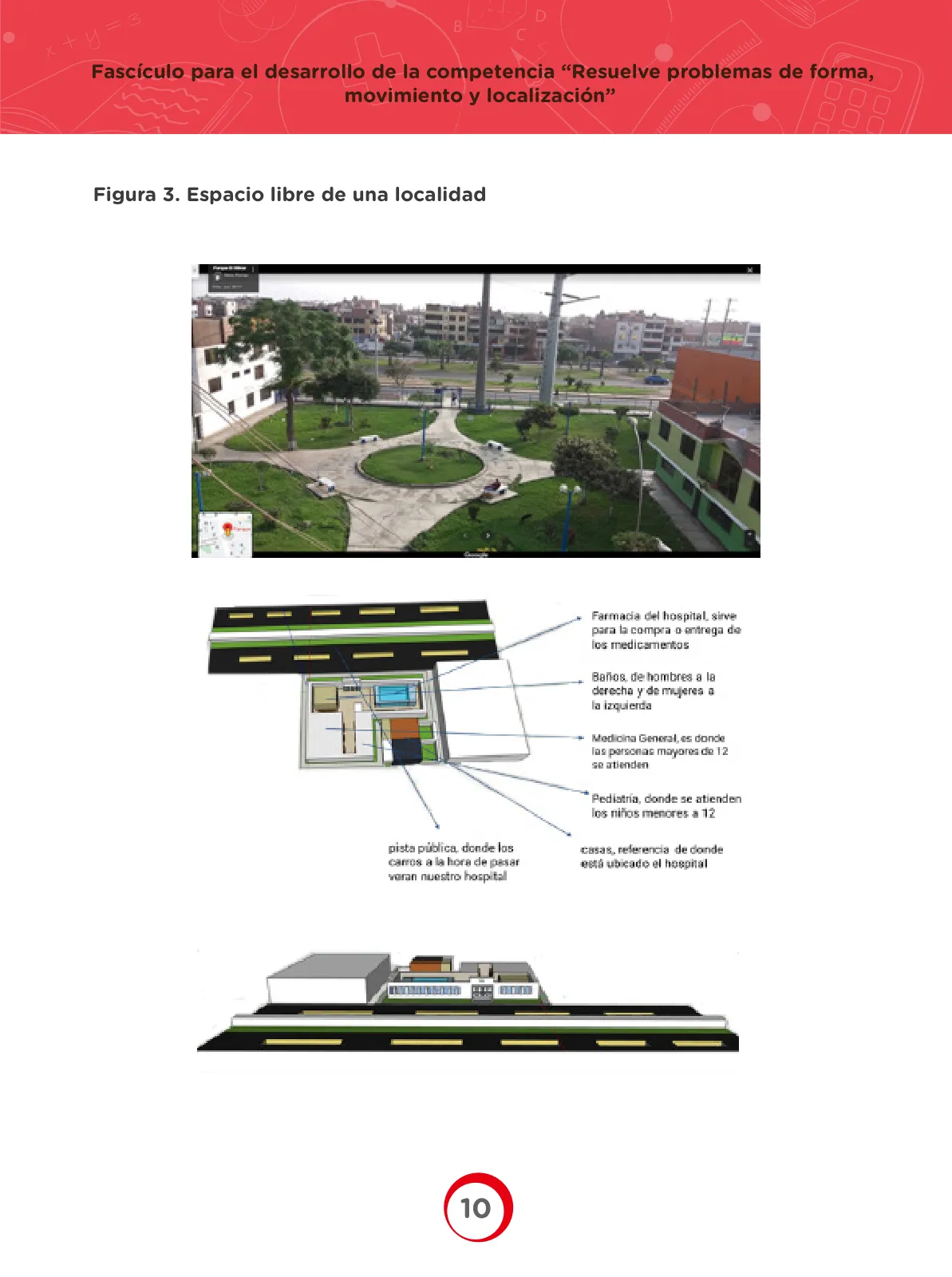

El razonamiento espacial es la capacidad de crear, manipular y transformar representaciones mentales de objetos geométricos. Según Torregrosa y Quesada (2007) integra tres procesos coordinados:

1. Visualización: construir y leer la imagen mental de la figura.
2. Razonamiento: deducir propiedades a partir de esa figura.
3. Construcción: materializar la figura con instrumentos (regla, compás, software).

Duval (1998) añade que la visualización no es un simple apoyo: forma parte esencial del razonamiento deductivo, porque la figura es un objeto de conocimiento y no solo una ilustración.

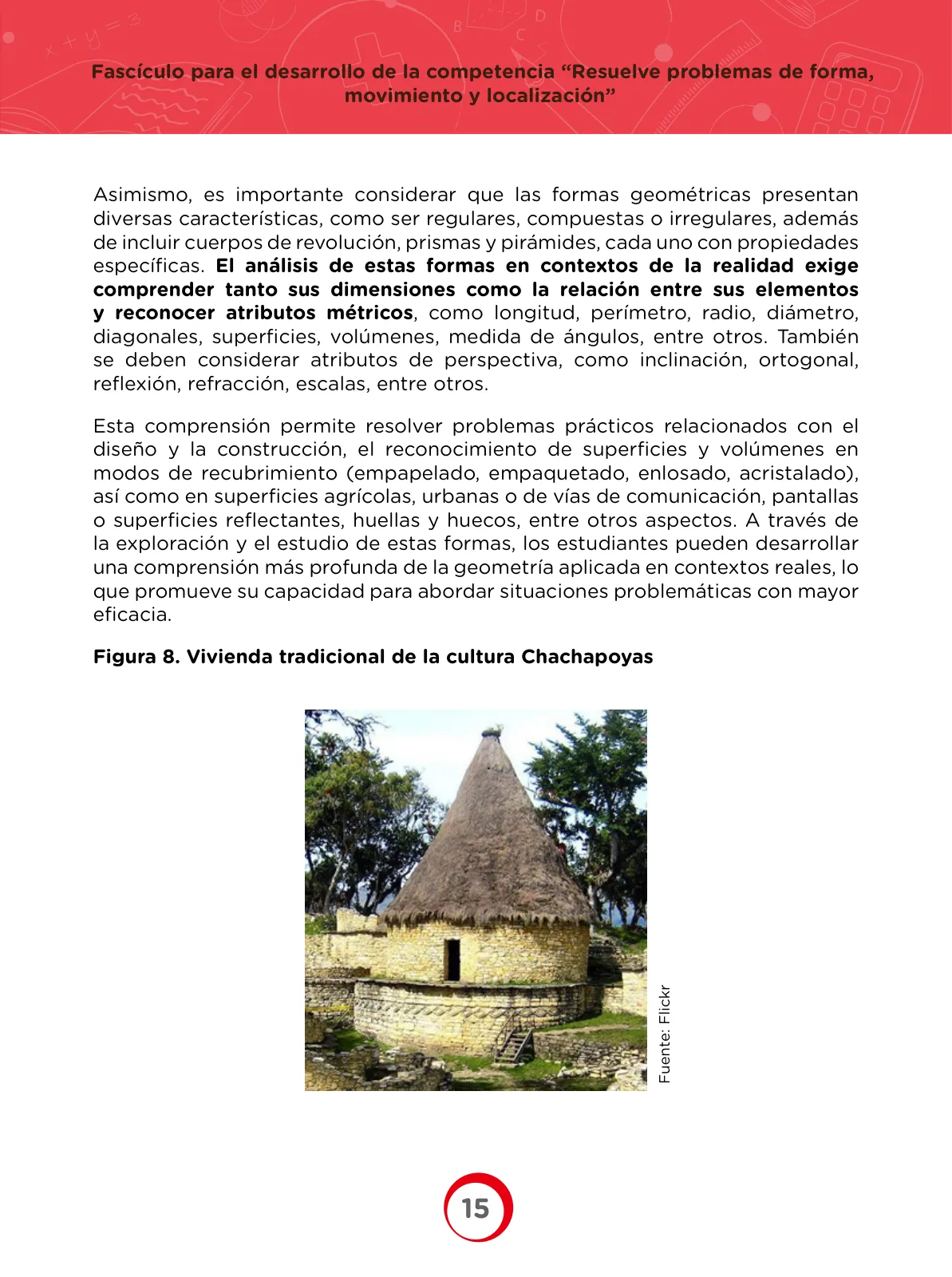

Reconocer cómo cambia una figura al rotarla o reflejarla permite comprender las transformaciones geométricas. Una rotación de centro O y ángulo \alpha aplica a cada punto P:

P' = R_{O,\alpha}(P)

Una simetría respecto de una recta r (reflexión) cumple:

\overline{PF} = \overline{P'F}, \quad PP' \perp r

donde F es el pie de la perpendicular sobre el eje r. Estas transformaciones conservan distancias (son isometrías), por lo que preservan la forma y el tamaño de las figuras.

Se plantea el caso de la medida idónea del sobreancho de la calzada en un tramo con curva circular. Desde una vista superior, cada vehículo describe una trayectoria que puede aproximarse a un arco de circunferencia:

L = R \cdot \theta

donde L es la longitud del arco, R el radio de la trayectoria y \theta el ángulo central en radianes.

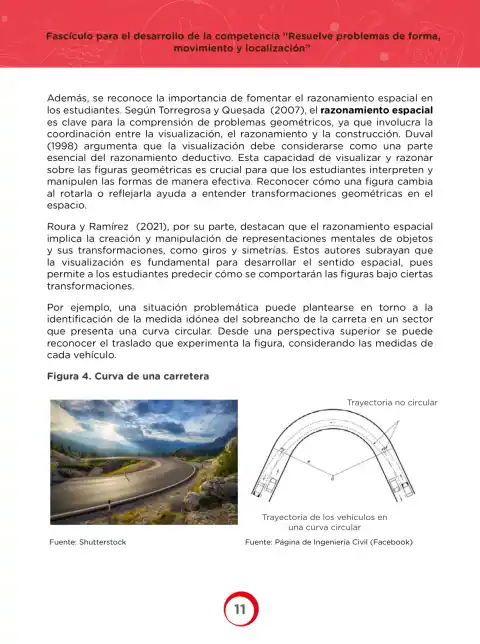

En la figura se observa que la trayectoria de los vehículos en una curva circular no coincide con la línea central geométrica de la vía: el vehículo ocupa un ancho mayor al girar. Por eso el carril debe ensancharse (sobreancho). El radio interior coincide con la cuerda de la curva y el radio exterior es mayor, de modo que:

\text{sobreancho} = R_{ext} - R_{int}

La diferencia entre ambos radios explica por qué un vehículo largo invade el carril contiguo en curvas cerradas.

Respuesta orientativa: El razonamiento espacial permite anticipar mentalmente el traslado y el giro de la figura del vehículo sobre la curva, y así deducir cuánto debe ensancharse la vía para que no invada el carril opuesto.
