Respuesta rápida

Puentes peatonales protegen ante más tráfico; especificaciones = medidas técnicas. Pendiente m=\tan\alpha=8/15\approx0,53. Longitud escalera x=17\,\text{k} (Pitágoras). Altura total h=16\,\text{k}. Estrategia: diagrama con los datos.

📚 exercise matematica ⭐⭐ Dificultad 2/5 ⏱ 5 min lectura

Solución — Página 156

Resolvamos problemas 3 : manual para el docente 2018 · 2018

1
Ejercicio 1

— Fase: Comprendemos el problema

Pregunta 1: Importancia de los puentes peatonales.

  1. El volumen de vehículos en las pistas aumenta continuamente.
  2. Un puente peatonal separa al peatón del tráfico y reduce el riesgo de atropellos.
  3. Conclusión: proteger la vida peatonal, principal motivo.

Respuesta orientativa: Porque con más vehículos por calle el riesgo de accidentes viales crece; el puente mantiene a los peatones fuera del tránsito y evita atropellos que pueden ser fatales.

1
Ejercicio 1

2

Pregunta 2: Información de las especificaciones técnicas.

  1. Las especificaciones son un documento técnico de medidas y condiciones de obra.
  2. Las determinan profesionales capacitados (ingenieros, arquitectos).
  3. Sirven de referencia normativa para construir el puente con seguridad.

Respuesta orientativa: Detallan las medidas y requisitos de construcción del puente, fijadas por profesionales idóneos para garantizar su correcta ejecución.

1
Ejercicio 1

3

Pregunta 3: ¿Qué información da la pendiente?

  1. La pendiente m mide cuánto se inclina una recta respecto de la horizontal.
  2. Se define como el cociente entre la cateto opuesto y el cateto adyacente del triángulo rectángulo que forma la rampa.
  3. En forma trigonométrica: m = \tan \alpha = \dfrac{CO}{CA}.

Respuesta orientativa: La pendiente expresa la inclinación de la recta respecto de la línea horizontal; se calcula como m=\tan\alpha=\frac{\text{cateto opuesto}}{\text{cateto adyacente}}.

Ad
1
Ejercicio 1

4

Pregunta 4: ¿Qué pide la situación inicial?

  1. Tomar los datos de la ficha técnica.
  2. Representarlos en un diagrama de la escalera del puente.
  3. Calcular la altura total h y la longitud de la escalera (hipotenusa x).

Respuesta orientativa: Ubicar en un gráfico los datos técnicos y con ellos calcular la altura y la longitud de la escalera del puente peatonal.

2
Ejercicio 2

— Fase: Diseñamos una estrategia

Pregunta: estrategia recomendada.

  1. El problema da medidas que conviene visualizar.
  2. Un diagrama permite identificar triángulos rectángulos.
  3. Aplicar el teorema de Pitágoras y la definición de pendiente.

Respuesta orientativa: Elaborar un diagrama con los datos proporcionados; sobre él se identifican triángulos rectángulos que se resuelven con Pitágoras y la pendiente.

3
Ejercicio 3

— Fase: Ejecutamos la estrategia (completar el diagrama)

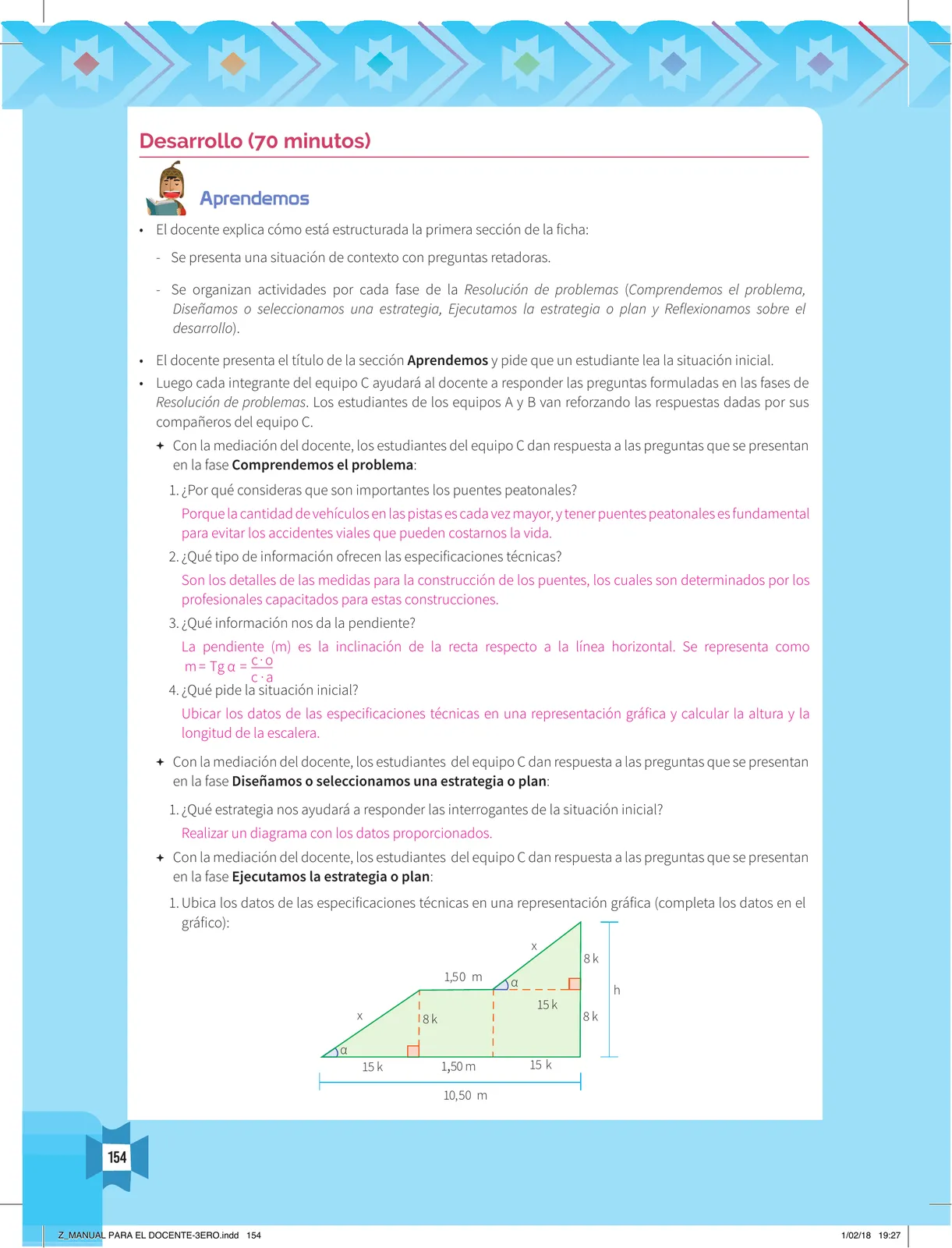

Completar la figura con los datos de las especificaciones técnicas.

Del gráfico se leen las siguientes medidas ya colocadas:

Zona del gráfico Valor
Cateto horizontal del primer tramo (izquierda) 15\,\text{k}
Cateto vertical del primer tramo 8\,\text{k}
Base horizontal del segundo tramo (central) 1,50\,\text{m}
Cateto horizontal del tercer tramo (derecha) 15\,\text{k}
Cateto vertical del tercer tramo 8\,\text{k}
Longitud total de la base 10,50\,\text{m}
Longitud de la hipotenusa (escalera) x
Altura total h
Ángulo de inclinación \alpha

Cálculo de la pendiente con el primer triángulo rectángulo:

  1. Identificar los catetos: CO = 8\,\text{k} y CA = 15\,\text{k}.

  2. Sustituir en la fórmula de la pendiente:

    m = \tan \alpha = \frac{CO}{CA} = \frac{8\,\text{k}}{15\,\text{k}} = \frac{8}{15} \approx 0{,}53

  3. El resultado es independiente de la unidad k porque se cancela.

Cálculo de la hipotenusa (longitud de la escalera x) por Pitágoras:

  1. x^{2} = (CO)^{2} + (CA)^{2}
  2. x^{2} = (8\,\text{k})^{2} + (15\,\text{k})^{2} = 64\,\text{k}^{2} + 225\,\text{k}^{2} = 289\,\text{k}^{2}
  3. x = \sqrt{289\,\text{k}^{2}} = 17\,\text{k}
Respuesta

m = \frac{8}{15} \approx 0{,}53 y x = 17\,\text{k} (el valor numérico de k se precisa con la escala completa de la ficha técnica).

Ad
4
Ejercicio 4

— Altura total del puente ($h$)

  1. El gráfico muestra la altura repartida en dos tramos iguales de 8\,\text{k} cada uno.
  2. Sumar ambas secciones: h = 8\,\text{k} + 8\,\text{k}.
  3. h = 16\,\text{k}.
Respuesta

h = 16\,\text{k} (por ejemplo, si k equivale a una unidad dada, se multiplica por 16).
