Establecer el modelo geométrico (sistema de coordenadas y distancias) del conjunto de cinco cargas sobre el prisma rectangular, como base para resolver las actividades de la página siguiente.

q_1(0,0,0); q_5(1,0,0); q_2(0,0,4); q_3(1,0,4); q_4(1,2,0) en metros

Libro de Física 1 BGU

Ministerio de Educación del Ecuador

130/274

Simulación de cinco cargas en un prisma rectangular: modelo y datos

📄 ejercicios fisica 🎓 bachillerato · 1° BGU Ecuador 🇪🇨 EC 🗣 Español

Página 130

130 de 274

Anterior Página 130 / 274 Siguiente

Respuesta rápida

Carga total $Q_T=-110\,\mu\text{C}$ ; $F_{15}=3{,}60\,\text{N}$ (repulsiva); campo en el centro de la base $E_C\approx 5{,}4\times10^{5}\,\text{N/C}$ . Las actividades del enunciado se resuelven en la pág. 131.

📚 exercise fisica ⭐⭐⭐ Dificultad 3/5 ⏱ 3 min lectura

Solución — Página 130

Fisica 1° · 2024

Enunciado del problema (página 129)

En un laboratorio de física se realizan simulaciones para conocer el comportamiento de cargas eléctricas en el espacio. Se colocan cinco cargas que representan un prisma rectangular, con:

$q_{1}=+40\,\mu\text{C};\quad q_{2}=+60\,\mu\text{C};\quad q_{3}=-100\,\mu\text{C};\quad q_{4}=-120\,\mu\text{C};\quad q_{5}=+10\,\mu\text{C}$

Medidas del prisma: $a=100\,\text{cm}=1\,\text{m}$ , $b=2a=200\,\text{cm}=2\,\text{m}$ y $h=400\,\text{cm}=4\,\text{m}$ .

Nota: las actividades específicas a resolver se presentan en la página siguiente (pág. 131); aquí se deja el modelo y las operaciones de orientación que sustentan cualquier ejercicio sobre este enunciado.

Paso 1. Modelo geométrico y sistema de coordenadas

Se elige el origen en $q_{1}$ . Desde la figura (vista oblicua), $q_{5}$ está a lo largo de la dimensión $a$ ; $q_{2}$ y $q_{3}$ sobre la cara superior, separados por $a$ ; y $q_{4}$ desplazado en la profundidad $b$ respecto de $q_{5}$ , sobre la base inferior:

Carga	Posición $(x,y,z)$ en metros
$q_{1}=+40\,\mu\text{C}$	$(0,0,0)$
$q_{5}=+10\,\mu\text{C}$	$(1,0,0)$
$q_{2}=+60\,\mu\text{C}$	$(0,0,4)$
$q_{3}=-100\,\mu\text{C}$	$(1,0,4)$
$q_{4}=-120\,\mu\text{C}$	$(1,2,0)$

Paso 2. Unidades SI

$q_{1}=+40\times10^{-6}\,\text{C},\ q_{2}=+60\times10^{-6}\,\text{C},\ q_{3}=-100\times10^{-6}\,\text{C},\ q_{4}=-120\times10^{-6}\,\text{C},\ q_{5}=+10\times10^{-6}\,\text{C}$

Paso 3. Carga total del sistema (balance de carga)

$Q_{T}=q_{1}+q_{2}+q_{3}+q_{4}+q_{5}=(40+60-100-120+10)\,\mu\text{C}=-110\,\mu\text{C}$

El sistema resulta negativo: hay más carga negativa que positiva, lo que implica campo neta dirigido hacia el conjunto de cargas negativas ( $q_{3}$ y $q_{4}$ ).

Paso 4. Distancias entre las cargas

Aplicando $r=\sqrt{\Delta x^{2}+\Delta y^{2}+\Delta z^{2}}$ :

Par	Cálculo	Distancia
$q_{1}$ – $q_{5}$	$a$	$1{,}00\,\text{m}$
$q_{2}$ – $q_{3}$	$a$	$1{,}00\,\text{m}$
$q_{5}$ – $q_{4}$	$b$	$2{,}00\,\text{m}$
$q_{1}$ – $q_{2}$	$h$	$4{,}00\,\text{m}$
$q_{3}$ – $q_{5}$	$h$	$4{,}00\,\text{m}$
$q_{1}$ – $q_{4}$	$\sqrt{a^{2}+b^{2}}=\sqrt{5}$	$2{,}24\,\text{m}$
$q_{1}$ – $q_{3}$ , $q_{2}$ – $q_{5}$	$\sqrt{a^{2}+h^{2}}=\sqrt{17}$	$4{,}12\,\text{m}$
$q_{3}$ – $q_{4}$	$\sqrt{b^{2}+h^{2}}=\sqrt{20}$	$4{,}47\,\text{m}$
$q_{2}$ – $q_{4}$	$\sqrt{a^{2}+b^{2}+h^{2}}=\sqrt{21}$	$4{,}58\,\text{m}$

Paso 5. Ley de Coulomb en un par de referencia

Para la fuerza mutua entre $q_{1}$ y $q_{5}$ (separadas por $r=a=1\,\text{m}$ ):

$F_{15}=k\frac{|q_{1}||q_{5}|}{r^{2}}=(8{,}99\times10^{9})\frac{(40\times10^{-6})(10\times10^{-6})}{1^{2}}=3{,}60\,\text{N}$

Como ambas son positivas, la fuerza es repulsiva: $q_{1}$ empuja a $q_{5}$ hacia $+x$ y $q_{5}$ empuja a $q_{1}$ hacia $-x$ .

Paso 6. Campo eléctrico en el centro de la base (cálculo orientativo)

Sea $C=(0{,}5;1;0)\,\text{m}$ el centro de la base $a\times b$ . Magnitud de cada campo con $E=k|q|/r^{2}$ :

$E_{1}=\frac{(8{,}99\times10^{9})(40\times10^{-6})}{(1{,}118)^{2}}=2{,}88\times10^{5}\,\text{N/C}\quad(r^{2}=1{,}25)$

$E_{5}=7{,}19\times10^{4}\,\text{N/C},\qquad E_{4}=8{,}63\times10^{5}\,\text{N/C}\quad(r^{2}=1{,}25)$

$E_{2}=\frac{(8{,}99\times10^{9})(60\times10^{-6})}{17{,}25}=3{,}13\times10^{4}\,\text{N/C},\qquad E_{3}=\frac{(8{,}99\times10^{9})(100\times10^{-6})}{17{,}25}=5{,}21\times10^{4}\,\text{N/C}$

Resolución vectorial (los campos de las cargas negativas $q_{3}$ y $q_{4}$ apuntan hacia ellas; los de las positivas, en dirección alejándose):

$E_{x}=2{,}99\times10^{5}\,\text{N/C},\qquad E_{y}=4{,}45\times10^{5}\,\text{N/C},\qquad E_{z}=2{,}01\times10^{4}\,\text{N/C}$

$E_{C}=\sqrt{E_{x}^{2}+E_{y}^{2}+E_{z}^{2}}=\sqrt{(2{,}99\times10^{5})^{2}+(4{,}45\times10^{5})^{2}+(2{,}01\times10^{4})^{2}}=5{,}37\times10^{5}\,\text{N/C}$

Dirección: $\alpha=\arccos\!\left(\frac{E_x}{E}\right)=56{,}1^{\circ}$ respecto de $x$ , $\beta=34{,}0^{\circ}$ respecto de $y$ y $\gamma=87{,}9^{\circ}$ respecto de $z$ ; el campo resultante se dirige preferentemente hacia el par de cargas negativas, en el plano $z\approx 0$ .

Respuesta (orientativa): carga total $-110\,\mu\text{C}$ ; $F_{15}=3{,}60\,\text{N}$ (repulsiva); campo resultante en el centro de la base $E_{C}\approx 5{,}4\times10^{5}\,\text{N/C}$ .

Contenido de la página

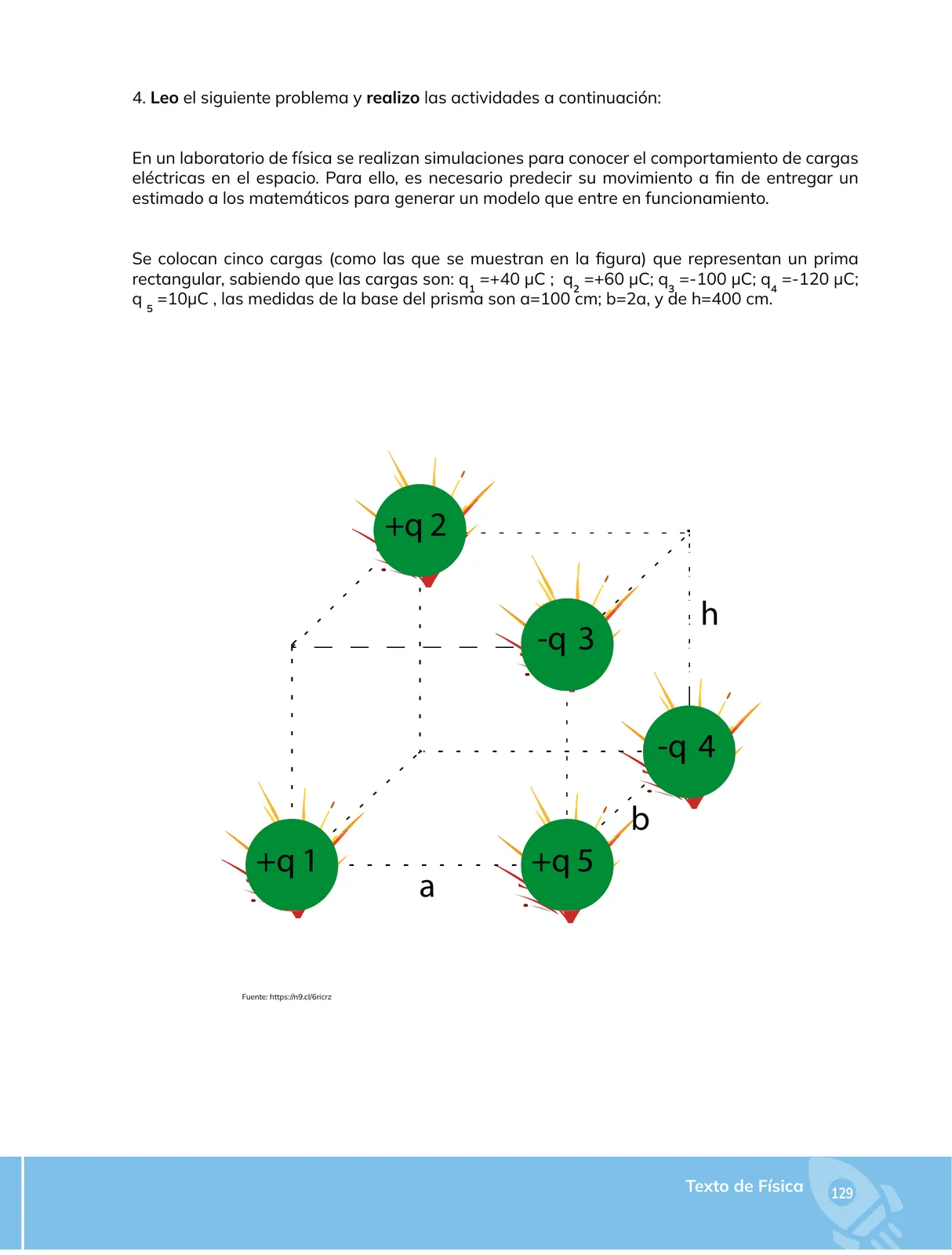

4. Leo el siguiente problema y realizo las actividades a continuación:

En un laboratorio de física se realizan simulaciones para conocer el comportamiento de cargas eléctricas en el espacio. Para ello, es necesario predecir su movimiento a fin de entregar un estimado a los matemáticos para generar un modelo que entre en funcionamiento.

Se colocan cinco cargas (como las que se muestran en la figura) que representan un prisma rectangular, sabiendo que las cargas son:

$q_{1}=+40\,\mu\text{C};\quad q_{2}=+60\,\mu\text{C};\quad q_{3}=-100\,\mu\text{C};\quad q_{4}=-120\,\mu\text{C};\quad q_{5}=+10\,\mu\text{C}$

las medidas de la base del prisma son $a=100\,\text{cm}$ ; $b=2a$ , y $h=400\,\text{cm}$ .

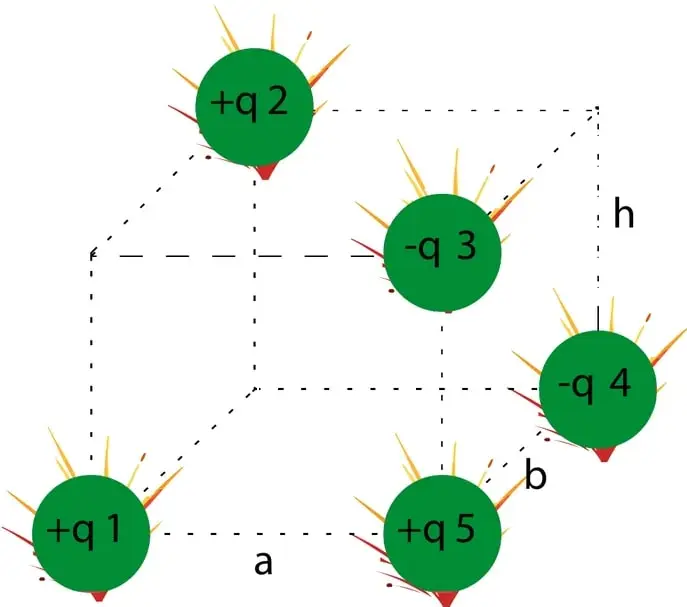

Figura: vista oblicua del prisma con las cinco esferas cargadas: $+q_{1}$ (base, esquina inferior izquierda), $+q_{5}$ (base, separada de $q_{1}$ por $a$ ), $+q_{2}$ (cara superior, sobre $q_{1}$ a altura $h$ ), $-q_{3}$ (cara superior, sobre $q_{5}$ ) y $-q_{4}$ (base, desplazada en la profundidad $b$ respecto de $q_{5}$ ).
