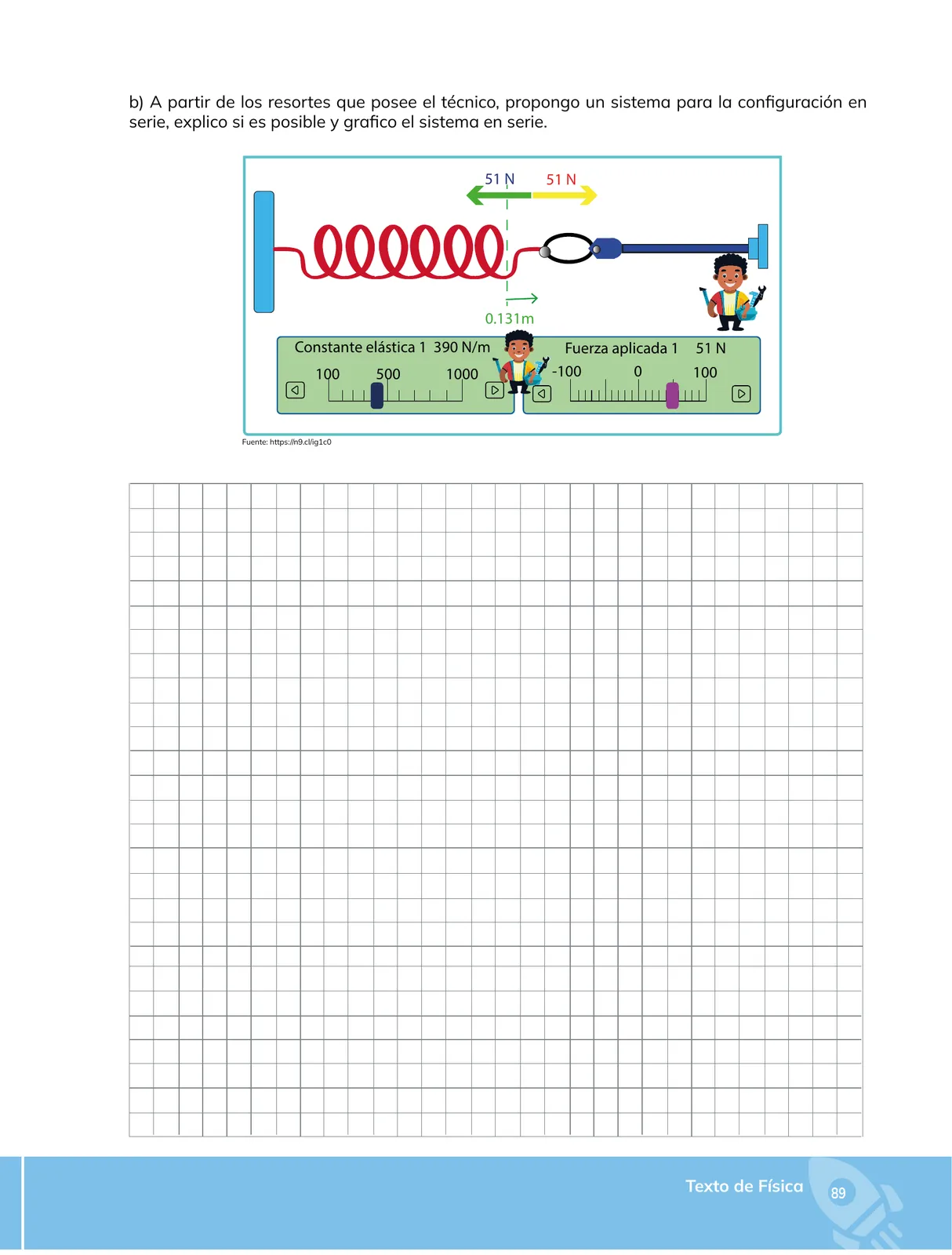

Página 90
90 de 274
Página 90 de Fisica 1° · 2024
Anterior Página 90 / 274 Siguiente

Respuesta rápida

Sí es posible: en serie la fuerza es común y las elongaciones se suman. Con 3 resortes de k = 390 N/m: k_eq = 130 N/m y x_total = 51/130 = 0,392 m (grafico recta de pendiente 130 N/m).

📚 exercise fisica ⭐⭐ Dificultad 2/5 ⏱ 3 min lectura

Solución — Página 90

Fisica 1° · 2024

1
Ejercicio 1

(actividad b)

Enunciado: A partir de los resortes que posee el técnico, propongo un sistema para la configuración en serie, explico si es posible y grafico el sistema en serie.

Datos leídos de la simulación de la página:

  • Constante elástica del resorte: k = 390 \\, \\text{N/m} (la lectura del simulador "1 390 N/m" corresponde a k=390\\,\\text{N/m}, verificado con los datos).
  • Fuerza aplicada: F = 51 \\, \\text{N}.
  • Elongación medida: x = 0.131 \\, \\text{m}.

Paso 1: Verificación de los datos con la ley de Hooke

La ley de Hooke establece F = k \\cdot x. Comprobamos:

F = k \\cdot x = 390 \\, \\text{N/m} \\times 0{,}131 \\, \\text{m} = 51{,}09 \\, \\text{N} \\approx 51 \\, \\text{N}

Los datos son consistentes.

Paso 2: ¿Es posible la configuración en serie?

Sí es posible. Se llama serie a la disposición en la que los resortes se unen uno tras otro, extremo a extremo, de modo que la misma fuerza actúa sobre todos los resortes y las elongaciones de cada uno se suman:

F_{1} = F_{2} = F_{3} = F

x_{total} = x_{1} + x_{2} + x_{3}

Paso 3: Propuesta de sistema

Supongamos que el técnico posee tres resortes idénticos de k = 390 \\, \\text{N/m} cada uno (si solo dispone de dos, el procedimiento es análogo). La propuesta es:

\\text{Pared} —— r_1 —— r_2 —— r_3 —— \\text{Bloque con fuerza } F

Paso 4: Constante elástica equivalente en serie

En serie se aplica:

\\frac{1}{k_{eq}} = \\frac{1}{k_{1}} + \\frac{1}{k_{2}} + \\frac{1}{k_{3}}

Sustituyendo k_1 = k_2 = k_3 = 390 \\, \\text{N/m}:

\\frac{1}{k_{eq}} = \\frac{1}{390} + \\frac{1}{390} + \\frac{1}{390} = \\frac{3}{390} \\, \\text{m/N}

k_{eq} = \\frac{390}{3} = 130 \\, \\text{N/m}

Paso 5: Elongación total del sistema en serie

Con la misma fuerza F = 51 \\, \\text{N} aplicada al extremo del sistema:

x_{total} = \\frac{F}{k_{eq}} = \\frac{51 \\, \\text{N}}{130 \\, \\text{N/m}} = 0{,}392 \\, \\text{m}

Comprobación por elongaciones individuales (la misma F actúa en cada resorte):

x_{i} = \\frac{F}{k} = \\frac{51}{390} = 0{,}131 \\, \\text{m}

x_{total} = 3 \\times 0{,}131 \\, \\text{m} = 0{,}393 \\, \\text{m} \\approx 0{,}392 \\, \\text{m} \\quad \\checkmark

Paso 6: Caso de dos resortes (si el técnico solo tiene dos)

\\frac{1}{k_{eq}} = \\frac{1}{390} + \\frac{1}{390} = \\frac{2}{390} \\Rightarrow k_{eq} = 195 \\, \\text{N/m}

x_{total} = \\frac{51}{195} = 0{,}262 \\, \\text{m} = 2 \\times 0{,}131 \\, \\text{m} \\quad \\checkmark

Paso 7: Gráfico del sistema en serie

El sistema propuesto para tres resortes se dibuja así (pared, tres resortes en línea y bloque de fuerza):

flowchart LR
    P[Pared] --- R1[Resorte r₁<br/>k = 390 N/m] --- R2[Resorte r₂<br/>k = 390 N/m] --- R3[Resorte r₃<br/>k = 390 N/m] --- B[Bloque<br/>F = 51 N]

Y la relación fuerza–elongación del sistema equivalente es la recta de pendiente k_{eq} = 130 \\, \\text{N/m}:

xychart-beta
    title "Sistema en serie: F vs x (k_eq = 130 N/m)"
    x-axis "x (m)" [0, 0.1, 0.2, 0.3, 0.392]
    y-axis "F (N)" [0, 20, 40, 60]
    line [0, 13, 26, 39, 51]

En el gráfico se marca el punto de trabajo P(0{,}392 \, \text{m}$; 51 \\, $\text{N}), que es donde el sistema en serie con k_{eq}=130\,\text{N/m} se equilibra con la fuerza aplicada.

Paso 8: Conclusión

La configuración en serie sí es posible con los resortes del técnico. En serie se cumple que la fuerza es común a todos los resortes y las elongaciones se suman, por lo que el sistema equivalente resulta más blando que un solo resorte (130 < 390 \\, \\text{N/m}) y se elonga más (0{,}392 \\, \\text{m} frente a 0{,}131 \\, \\text{m}) bajo la misma fuerza de 51 \\, \\text{N}.

Respuesta

Sistema en serie propuesto con resortes de k=390\\,\\text{N/m}; es posible porque la misma fuerza actúa en cada resorte y las elongaciones se suman; k_{eq}=130\\,\\text{N/m} (tres resortes) y x_{total}=0{,}392\\,\\text{m} bajo F=51\\,\\text{N}.

Contenido de la página

b) Sistema de resortes en serie

Enunciado: A partir de los resortes que posee el técnico, propongo un sistema para la configuración en serie, explico si es posible y grafico el sistema en serie.

Simulación de la página: resorte con k = 390 \\, \\text{N/m}, F = 51 \\, \\text{N}, x = 0{,}131 \\, \\text{m}.

Datos de la simulación

Magnitud Valor
Constante elástica k 390 \\, \\text{N/m}
Fuerza aplicada F 51 \\, \\text{N}
Elongación x 0{,}131 \\, \\text{m}

Comprobación: F = kx = 390 \\times 0{,}131 = 51 \\, \\text{N}.

Principio de la configuración en serie

  • La misma fuerza actúa sobre todos los resortes: F = F_1 = F_2 = F_3.
  • Las elongaciones se suman: x = x_1 + x_2 + x_3.
  • Constante equivalente: \\frac{1}{k_{eq}} = \\frac{1}{k_1} + \\frac{1}{k_2} + \\dots

Cálculo con tres resortes de 390 \\, \\text{N/m}

\\frac{1}{k_{eq}} = \\frac{3}{390} \\Rightarrow k_{eq} = 130 \\, \\text{N/m}

x_{total} = \\frac{51}{130} = 0{,}392 \\, \\text{m}

Gráfico

Recta F = k_{eq} \\cdot x = 130 \\cdot x, con punto de trabajo (0{,}392 \\, \\text{m}; 51 \\, \\text{N}).

Conclusión

La configuración en serie es posible y produce un sistema equivalente más blando que un solo resorte.

Ejemplos resueltos

Dos resortes de k = 390 \\, \\text{N/m} se conectan en serie y se les aplica una fuerza de 51 \\, \\text{N}. Hallar k_{eq} y la elongación total.

\\frac{1}{k_{eq}} = \\frac{1}{390} + \\frac{1}{390} = \\frac{2}{390} \\Rightarrow k_{eq} = 195 \\, \\text{N/m}. Luego x = \\frac{51}{195} = 0{,}262 \\, \\text{m}.

Tabla

Configuración k_{eq} (N/m) x_{total} bajo 51 N (m)
Un solo resorte 390 0,131
Dos en serie 195 0,262
Tres en serie 130 0,392

Diagramas (2)

flowchart LR
    P[Pared] --- R1[Resorte r1<br/>k = 390 N/m] --- R2[Resorte r2<br/>k = 390 N/m] --- R3[Resorte r3<br/>k = 390 N/m] --- B[Bloque<br/>F = 51 N]
xychart-beta
    title "Fuerza vs elongacion: sistema en serie (k_eq = 130 N/m)"
    x-axis "x (m)" [0, 0.1, 0.2, 0.3, 0.392]
    y-axis "F (N)" [0, 20, 40, 60]
    line [0, 13, 26, 39, 51]

Fórmulas y ecuaciones

F = k \cdot x

\frac{1}{k_{eq}} = \sum_{i=1}^{n} \frac{1}{k_i}

x_{total} = \sum_{i=1}^{n} x_i

F = k \cdot x

\frac{1}{k_{eq}} = \frac{1}{k_{1}} + \frac{1}{k_{2}} + \frac{1}{k_{3}}

k_{eq} = 130 \, \text{N/m}

x_{total} = x_{1} + x_{2} + x_{3}

x_{total} = \frac{F}{k_{eq}} = \frac{51 \, \text{N}}{130 \, \text{N/m}} = 0{,}392 \, \text{m}

Glosario (4)

Resorte en serie
Disposición en la que los resortes se conectan uno tras otro, de modo que la misma fuerza pasa por todos y sus elongaciones se suman.
Constante elástica equivalente
Constante $k_{eq}$ de un resorte único que produce la misma elongación que el conjunto de resortes bajo la misma fuerza.
Elongación
Cambio de longitud de un resorte al aplicarle una fuerza, medido en metros (m).
Ley de Hooke
Relación lineal $F = kx$ entre la fuerza aplicada y la elongación de un resorte, válida dentro del límite elástico.

Preguntas para practicar

¿Por qué en serie todos los resortes experimentan la misma fuerza?

Porque los resortes están alineados uno tras otro: la tensión se transmite íntegramente a lo largo de la cadena, así que cada resorte debe ejercer el mismo tirón para mantener el equilibrio, igual que en una cuerda en tensión.

¿Qué le ocurre a la rigidez del sistema cuando se agregan resortes en serie?

La rigidez equivalente disminuye: como 1/k_eq es la suma de los recíprocos, siempre k_eq es menor que la constante del resorte más rígido. Con más resortes en serie el sistema se vuelve más flexible y se elonga más bajo la misma fuerza.

Temas y conceptos clave

Sistema de resortes en serieConstante elástica equivalente en serieLey de Hooke aplicada a resortes combinadosGráfico fuerza-elongaciónresortes en serieelongación totalfuerza comúnconstante equivalenteley de Hooke

Fuentes y referencias

  • https://n9.clig1c0
¿Te fue útil esta página?

Figuras de la página (1)

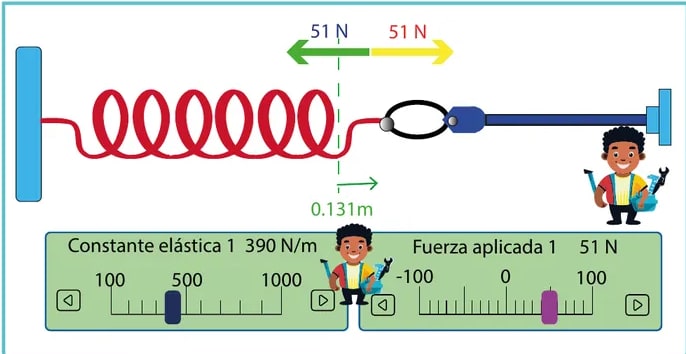

Simulación de un resorte rojo anclado a una pared y conectado a un bloque mediante un dinamómetro; flechas de 51 N en sentidos opuestos indican la fuerza aplicada y la reacción, y se señala una elongación de 0,131 m.
Figura 1 image

Preguntas que la gente también hace

¿Cómo se calcula la constante elástica equivalente de resortes en serie?
Consulta la solución completa arriba o explora el libro entero para temas relacionados.
¿Por qué en serie todos los resortes experimentan la misma fuerza?
Consulta la solución completa arriba o explora el libro entero para temas relacionados.
¿Qué le ocurre a la rigidez de un sistema de resortes cuando se conectan en serie?
Consulta la solución completa arriba o explora el libro entero para temas relacionados.
📌 Antes de leer esto
  • • Ley de Hooke F = k·x
  • • Operaciones con fracciones y recíprocos
  • • Interpretación de gráficos de fuerza versus elongación
Siguiente tema sugerido
Resortes en paralelo: suma directa de constantes y comparación con la configuración en serie.
