Tema 7: Movimiento armónico simple

📄 introduccion fisica 🎓 bachillerato · 1° BGU Ecuador 🇪🇨 EC 🗣 Español

Página 92

92 de 274

Anterior Página 92 / 274 Siguiente

Respuesta rápida

La página introduce el Movimiento Armónico Simple: $x(t)=A\cos(\omega t+\delta)$ , con amplitud $A$ , periodo $T=2\pi/\omega$ y conservación de la energía mecánica ( $E_m=\frac{1}{2}kA^2$ ), criterio CE.CN.F.5.8 y dos preguntas de saberes previos sobre péndulos y movimientos repetitivos.

fisica ⭐⭐ Dificultad 2/5 ⏱ 6 min lectura

Solución — Página 92

Fisica 1° · 2024

Ejercicio 1

Contenido de la página

Esta página es la apertura del Tema 7: Movimiento armónico simple (MAS). Incluye la gráfica de la función cosenoidal de la posición, el criterio de evaluación asociado y un cuestionario de activación de saberes previos.

Parte 1.a

La gráfica de la posición en el MAS

La gráfica muestra la posición $x(t)$ de un oscilador como función del tiempo $t$ :

$x(t) = A \cos(\omega t)$

y su forma con desfase:

$x(t) = A \cos(\omega t + \delta)$

En ella se identifican:

Amplitud $A$ : valor máximo de la desplazación respecto a la posición de equilibrio ( $x=0$ ); el mínimo vale $-A$ .
Periodo $T$ : tiempo que tarda el oscilador en completar un ciclo completo y repetir su movimiento.
Pendiente de la curva: nula en los extremos ( $x=\pm A$ , donde la velocidad es cero) y máxima en el cruce del eje $t$ (máxima velocidad).

La relación fundamental entre periodo y frecuencia angular es:

$\omega = \frac{2\pi}{T} \quad \Longleftrightarrow \quad T = \frac{2\pi}{\omega}$

y la frecuencia lineal se obtiene como $f = \frac{1}{T} = \frac{\omega}{2\pi}$ .

Parte 1.b

Criterio de evaluación CE.CN.F.5.8 (interpretación)

El criterio pide argumentar, experimentalmente, las magnitudes que intervienen en el MAS de un resorte comprimido o estirado, sin fricción. Los elementos clave son:

Magnitudes del MAS: amplitud $A$ , período $T$ , frecuencia $f$ , frecuencia angular $\omega$ y fase inicial $\delta$ .
Fuerza restauradora (Ley de Hooke): $F = -kx$ , donde $k$ es la constante del resorte y el signo negativo indica que la fuerza siempre se opone al desplazamiento.
Vínculo con el MCU (movimiento circular uniforme): la proyección del movimiento circular sobre un diámetro produce un MAS; de ahí que $\omega = \frac{2\pi}{T}$ . La fuerza centrífuga se aclara como una fuerza ficticia (aparente) que aparece solo en sistemas de referencia no inerciales, no es una fuerza real.
Conservación de la energía mecánica: sin fricción, la energía mecánica total es constante.

Parte 1.c

Energías según la disposición del resorte

Resorte horizontal (sin fricción):

Energía elástica: $E_e = \frac{1}{2}kx^{2}$
Energía cinética: $E_c = \frac{1}{2}mv^{2}$
Conservación: $E_m = E_c + E_e = \frac{1}{2}kA^{2} = \text{constante}$

En los extremos ( $x=\pm A$ ): $v=0$ y $E_e = \frac{1}{2}kA^{2}$ (energía toda elástica). En el equilibrio ( $x=0$ ): $E_e = 0$ y $E_c = \frac{1}{2}kA^{2}$ (energía toda cinética).

Resorte suspendido verticalmente:

La energía mecánica total suma además la energía gravitatoria $E_g = mgh$ :

$E_m = E_c + E_e + E_g = \frac{1}{2}mv^{2} + \frac{1}{2}kx^{2} + mgh = \text{constante}$

La posición de equilibrio vertical no coincide con la posición natural del resorte, sino donde $mg = kx_0$ , con $x_0 = \frac{mg}{k}$ .

Parte 1.d

Respuesta a los saberes previos

Las preguntas de activación se responden en la sección preguntas_abiertas de los datos de contenido.

Contenido de la página

TEMA 7: Movimiento armónico simple

![Gráfica de la posición en el MAS: x(t) = A cos(ωt) y x(t) = A cos(ωt + δ), con amplitud A, mínimo -A, periodo T, eje del tiempo $t](posicion_grafica)$

Criterio de evaluación

CE.CN.F.5.8. Argumenta, experimentalmente, las magnitudes que intervienen en el MAS cuando un resorte se comprime o estira (sin considerar las fuerzas de fricción), a partir de las fuerzas involucradas en MCU (la fuerza centrífuga es una fuerza ficticia) y la conservación de la energía mecánica cuando el resorte está en posición horizontal o suspendido verticalmente, mediante la identificación de las energías que intervienen en cada caso.

Objetivos

OG.CN.10. Apreciar la importancia de la formación científica, los valores y actitudes propios del pensamiento científico, y adoptar una actitud crítica y fundamentada ante los grandes problemas que hoy plantean las relaciones entre ciencia y sociedad.

Saberes previos

¿Alguna vez has experimentado un movimiento que podría describirse como "hacia adelante y hacia atrás"?
¿Cómo crees que un péndulo simple se relaciona con el movimiento armónico simple?

Ecuaciones destacadas del gráfico

$x(t) = A \cos \omega t$

$x(t) = A \cos(\omega t + \delta)$

$\omega = \frac{2\pi}{T}$

Ejemplos resueltos

Un resorte de constante $k=200\,\text{N/m}$ oscila con amplitud $A=0,05\,\text{m}$ sin fricción. Calcula la energía mecánica total y la energía cinética en la posición de equilibrio.

La energía mecánica total es $E_m = \frac{1}{2}kA^{2} = \frac{1}{2}(200)(0,05)^{2} = \frac{1}{2}(200)(2,5\times 10^{-3}) = 0{,}25\,\text{J}$ .
En el equilibrio $x=0$ , por lo tanto $E_e=0$ y $E_c = E_m = 0{,}25\,\text{J}$ .
Respuesta: $E_m = E_c = 0{,}25\,\text{J}$ .

Tablas (2)

Magnitud	Símbolo	Unidad	Relación
Amplitud	$A$	m	Desplazamiento máximo
Periodo	$T$	s	$T = \frac{2\pi}{\omega}$
Frecuencia	$f$	Hz	$f = \frac{1}{T}$
Frecuencia angular	$\omega$	rad/s	$\omega = 2\pi f$
Fase inicial	$\delta$	rad	Estado en $t=0$

Caso	Energías que intervienen	Conservación de energía mecánica
Resorte horizontal sin fricción	Cinética $E_c=\frac{1}{2}mv^{2}$ , elástica $E_e=\frac{1}{2}kx^{2}$	$E_m=\frac{1}{2}kA^{2}$ constante
Resorte suspendido verticalmente	Cinética, elástica y gravitatoria $E_g=mgh$	$E_m=\frac{1}{2}mv^{2}+\frac{1}{2}kx^{2}+mgh$ constante
Con fricción	Todas las anteriores + energía térmica	$E_m$ disminuye; no se conserva

Diagrama

graph LR
  A[Movimiento armónico simple] --> B[Amplitud A]
  A --> C[Periodo T = 2π/ω]
  A --> D[Frecuencia f = 1/T]
  A --> E[Fase inicial δ]
  A --> F[Fuerza restauradora F = -kx]
  A --> G[Energía mecánica constante]
  G --> H[Horizontal: Ec + Ee]
  G --> I[Vertical: Ec + Ee + Eg]

Fórmulas y ecuaciones

$x(t) = A\cos(\omega t + \delta)$

$\omega = \frac{2\pi}{T}$

$F = -kx$

$E_m = \frac{1}{2}kA^{2}$

x(t) = A $\cos$ $\omega$ t

x(t) = A $\cos(\omega$ t + $\delta)$

$\omega$ = $\frac{2\pi}{T}$

T = $\frac{1}{f}$ = $\frac{2\pi}{\omega}$

F = -kx

$E_e$ = $\frac{1}{2}$ $kx^{2}$

$E_c$ = $\frac{1}{2}$ $mv^{2}$

$E_m$ = $\frac{1}{2}$ $kA^{2}$ = $\text{constante}$

$x_0$ = $\frac{mg}{k}$

Glosario (8)

Movimiento armónico simple (MAS): Movimiento oscilatorio periódico donde la fuerza restauradora es proporcional y opuesta al desplazamiento (F = -kx), produciendo una posición que varía como una seno o coseno del tiempo.
Amplitud (A): Valor máximo de la desplazación del oscilador respecto a su posición de equilibrio.
Periodo (T): Tiempo que tarda el oscilador en completar un ciclo completo de movimiento y repetir su estado.
Frecuencia angular (ω): Velocidad angular del oscilador, relacionada con el periodo por ω = 2π/T; se mide en rad/s.
Fase inicial (δ): Ángulo que determina la posición inicial del oscilador en t = 0 dentro del ciclo.
Fuerza restauradora: Fuerza que siempre apunta hacia la posición de equilibrio; en el resorte cumple F = -kx (Ley de Hooke).
Fuerza centrífuga: Fuerza ficticia o aparente que aparece en sistemas de referencia no inerciales en rotación; no es una fuerza real del sistema.
Conservación de la energía mecánica: Principio según el cual, ausentes fuerzas disipativas, la suma de energías cinética, elástica y potencial permanece constante.

Preguntas para practicar

¿Alguna vez has experimentado un movimiento que podría describirse como "hacia adelante y hacia atrás"?

Sí, por ejemplo el movimiento de un columpio, la respiración, las cuerdas de un instrumento musical o el resorte de un amortiguador. En todos estos casos la posición varía periódicamente respecto a una posición de equilibrio, con valores extremos equidistantes: es la característica típica de un movimiento oscilatorio o armónico.

¿Cómo crees que un péndulo simple se relaciona con el movimiento armónico simple?

El péndulo simple realiza un MAS porque, para ángulos pequeños, la fuerza restauradora es proporcional y opuesta al desplazamiento angular; su posición varía como un seno o coseno del tiempo. El período depende solo de la longitud y la gravedad (T = 2π√(L/g)), no de la masa, y la proyección del movimiento circular del péndulo sobre una dirección reproduce el mismo tipo de ecuación x(t) = A cos(ωt + δ) que la de un resorte.

Temas y conceptos clave

Movimiento armónico simpleCriterio de evaluación CE.CN.F.5.8Energía mecánica en resortesSaberes previos: movimientos repetitivos y péndulo simpleMovimiento armónico simple (MAS)Amplitud APeriodo TFrecuencia angular ωFase inicial δFuerza restauradora de HookeFuerza centrífuga ficticiaConservación de la energía mecánicaPéndulo simple

¿Te fue útil esta página?

Figuras de la página (1)

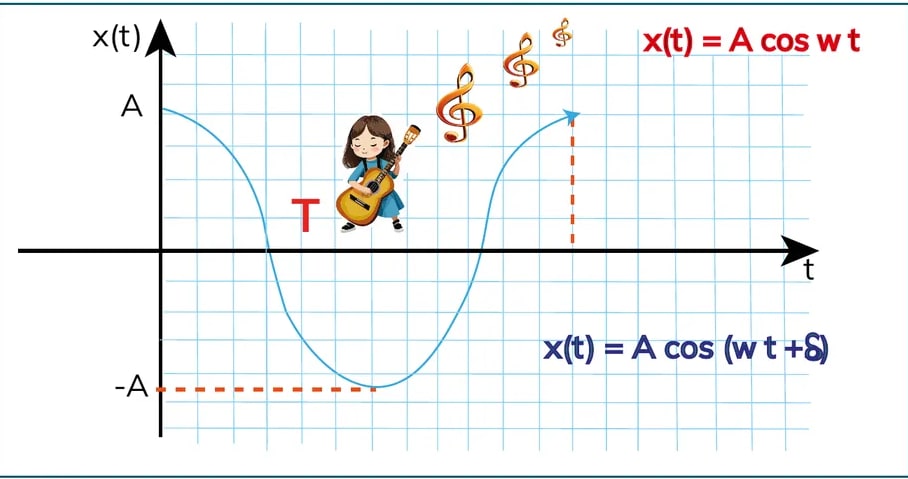

Gráfica de la posición x(t) frente al tiempo t en un oscilador armónico. Curva cosenoidal azul que parte de x = A en t = 0, desciende hasta el mínimo -A y vuelve a subir. Se marcan el eje vertical x(t) con los valores A y -A, el eje horizontal t, el periodo T (intervalo entre dos máximos) y las etiquetas de ecuación x(t) = A cos ω t y x(t) = A cos(ω t + δ). Aparece una ilustración de una niña tocando la guitarra con notas musicales, aludiendo al vínculo entre el MAS y los sonidos armónicos. — Figura 1 image

Preguntas que la gente también hace

¿Qué es el movimiento armónico simple y cómo se expresa matemáticamente?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

¿Qué magnitudes intervienen en el movimiento armónico simple de un resorte?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

¿Cómo se conserva la energía mecánica en un resorte horizontal y uno vertical?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

📌 Antes de leer esto

• Movimiento circular uniforme y sus magnitudes (ω, T, f)
• Ley de Hooke: F = -kx
• Energía cinética, elástica y gravitatoria
• Derivadas de funciones trigonométricas
• Concepto de fuerza ficticia en sistemas de referencia no inerciales

Siguiente tema sugerido

Ecuación del movimiento armónico simple, magnitudes y constantes (amplitud, periodo, frecuencia, fase) resueltas con problemas

📝 Transcripción de la página (texto seleccionable) 1028 caracteres

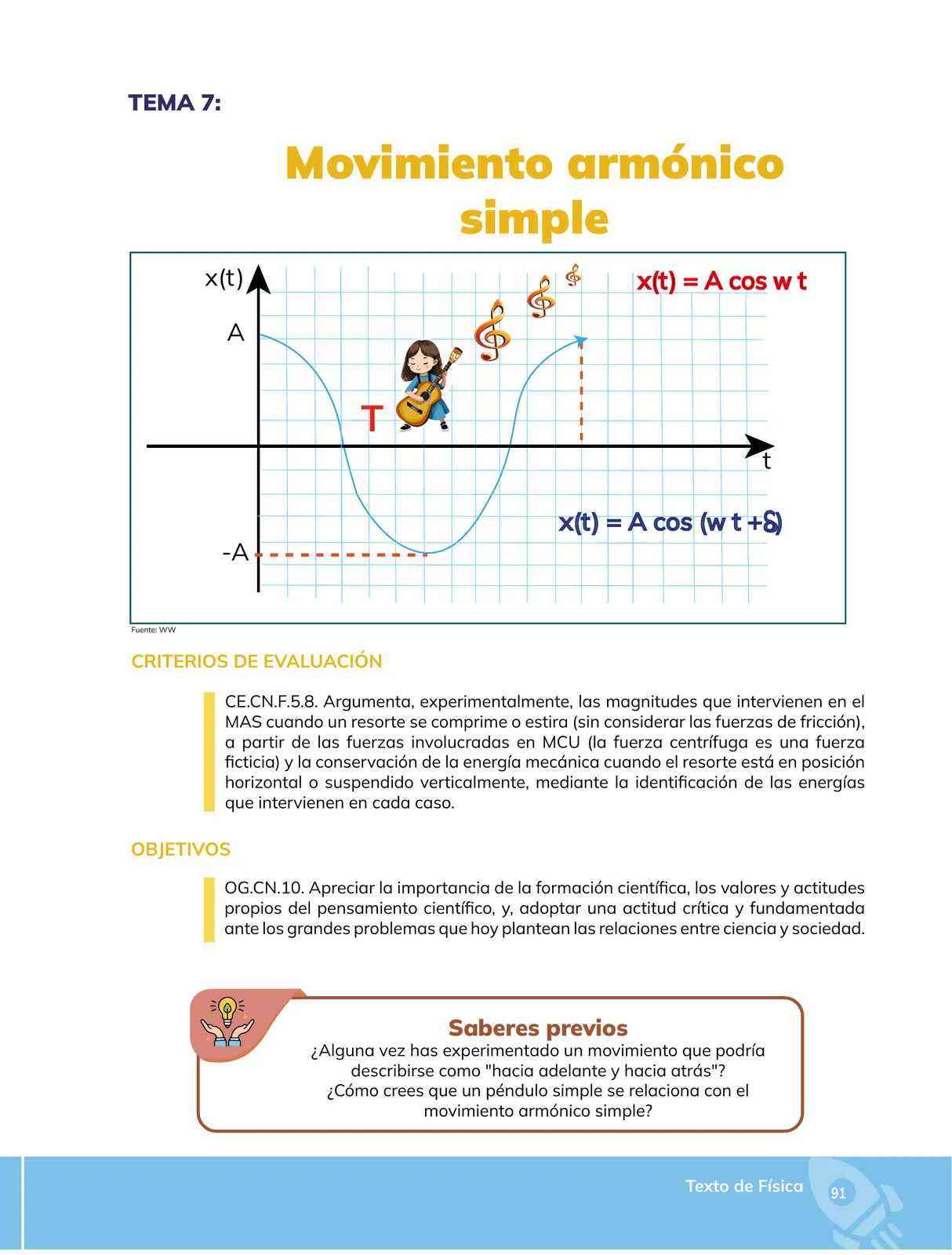

TEMA 7:

Movimiento armónico

x(t) A é $ X(t) = A cos wt

Fuente: WW

CRITERIOS DE EVALUACION

CE.CN.F.5.8. Argumenta, experimentalmente, las magnitudes que intervienen en el MAS cuando un resorte se comprime o estira (sin considerar las fuerzas de fricción), a partir de las fuerzas involucradas en MCU (la fuerza centrífuga es una fuerza ficticia) y la conservación de la energía mecánica cuando el resorte está en posición horizontal o suspendido verticalmente, mediante la identificación de las energías que intervienen en cada caso.

OBJETIVOS

OG.CN.10. Apreciar la importancia de la formación científica, los valores y actitudes propios del pensamiento científico, y, adoptar una actitud crítica y fundamentada ante los grandes problemas que hoy plantean las relaciones entre ciencia y sociedad.

Saberes previos ¿Alguna vez has experimentado un movimiento que podría describirse como "hacia adelante y hacia atrás"? ¿Cómo crees que un péndulo simple se relaciona con el movimiento armónico simple?
