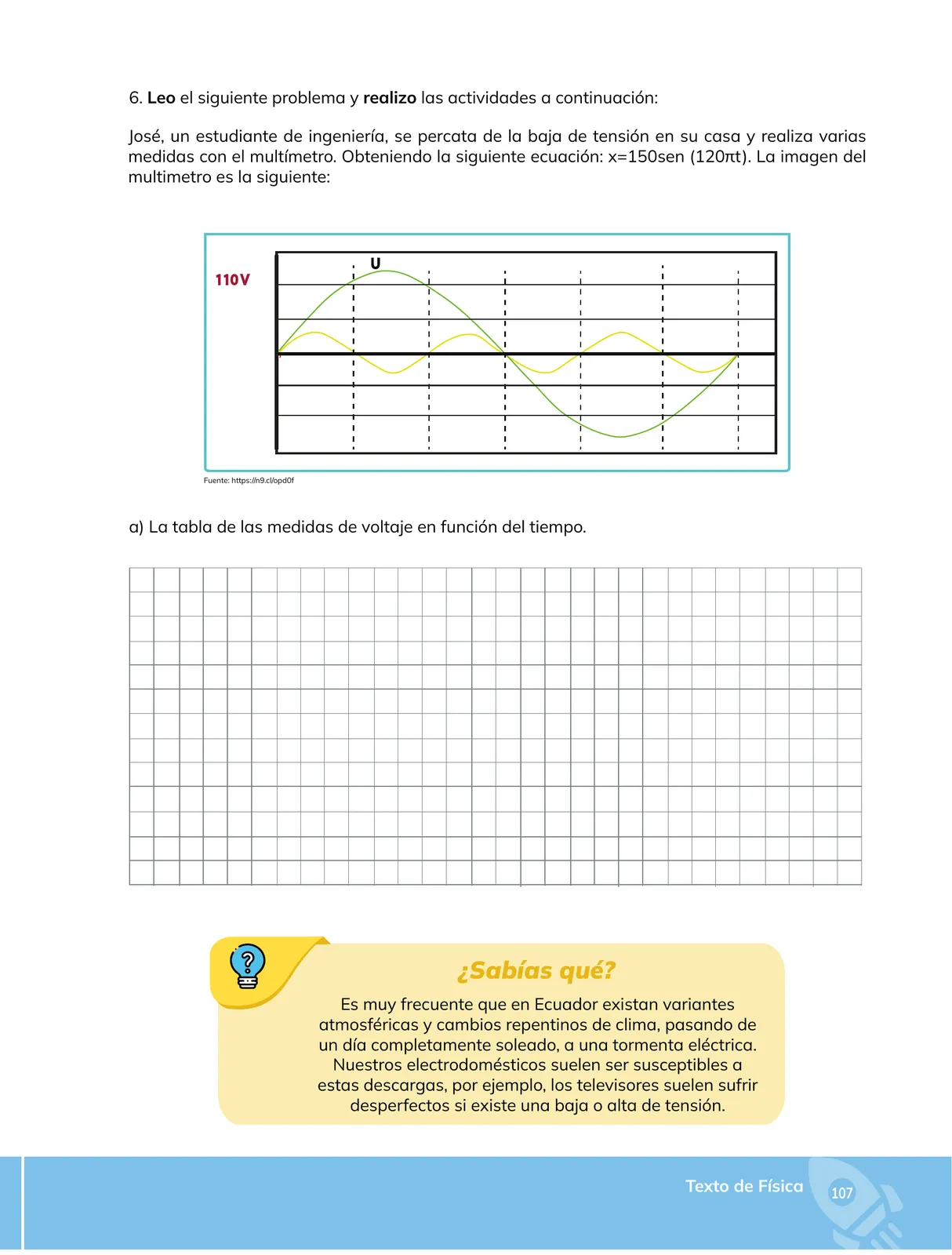

José, estudiante de ingeniería, detecta una baja de tensión en su casa y mide con un multímetro, obteniendo la ecuación x=150\,\text{sen}(120\pi t), donde x está en voltios (V) y t en segundos (s).
Actividad: elaborar la tabla de las medidas de voltaje en función del tiempo.
Identifico los parámetros de la función senoidal x = A\,\text{sen}(\omega t + \varphi): amplitud A = 150 V, pulsación \omega = 120\pi rad/s y fase inicial \varphi = 0.
Calculo la frecuencia: \omega = 2\pi f, luego f = \dfrac{\omega}{2\pi} = \dfrac{120\pi}{2\pi} = 60\,\text{Hz}. Esto coincide con la frecuencia de la red eléctrica de Ecuador.
Obtengo el período: T = \dfrac{1}{f} = \dfrac{1}{60}\,\text{s} \approx 0{,}0167\,\text{s} = 16{,}67\,\text{ms}.
Tomo 12 intervalos iguales dentro de un período: \Delta t = \dfrac{T}{12} = \dfrac{1}{720}\,\text{s} \approx 1{,}39\,\text{ms}. Cada intervalo avanza el argumento en \dfrac{120\pi}{720} = \dfrac{\pi}{6} = 30^\circ.
Sustituyo cada instante en la ecuación (por ejemplo, en t = T/4 = 0{,}00417 s: x = 150\,\text{sen}(120\pi \times 0{,}00417) = 150\,\text{sen}\left(\frac{\pi}{2}\right) = 150 \times 1 = 150 V).
Tabla de voltaje vs. tiempo (un período):
| t (s) | t (ms) | 120\pi t (rad) | 120\pi t (°) | \text{sen}(120\pi t) | x (V) |
|---|---|---|---|---|---|
| 0 | 0{,}00 | 0 | 0^\circ | 0 | 0 |
| 0{,}00139 | 1{,}39 | \pi/6 | 30^\circ | 0{,}50 | 75{,}0 |
| 0{,}00278 | 2{,}78 | \pi/3 | 60^\circ | 0{,}87 | 129{,}9 |
| 0{,}00417 | 4{,}17 | \pi/2 | 90^\circ | 1{,}00 | 150{,}0 |
| 0{,}00556 | 5{,}56 | 2\pi/3 | 120^\circ | 0{,}87 | 129{,}9 |
| 0{,}00694 | 6{,}94 | 5\pi/6 | 150^\circ | 0{,}50 | 75{,}0 |
| 0{,}00833 | 8{,}33 | \pi | 180^\circ | 0 | 0 |
| 0{,}00972 | 9{,}72 | 7\pi/6 | 210^\circ | -0{,}50 | -75{,}0 |
| 0{,}01111 | 11{,}11 | 4\pi/3 | 240^\circ | -0{,}87 | -129{,}9 |
| 0{,}01250 | 12{,}50 | 3\pi/2 | 270^\circ | -1{,}00 | -150{,}0 |
| 0{,}01389 | 13{,}89 | 5\pi/3 | 300^\circ | -0{,}87 | -129{,}9 |
| 0{,}01528 | 15{,}28 | 11\pi/6 | 330^\circ | -0{,}50 | -75{,}0 |
| 0{,}01667 | 16{,}67 | 2\pi | 360^\circ | 0 | 0 |

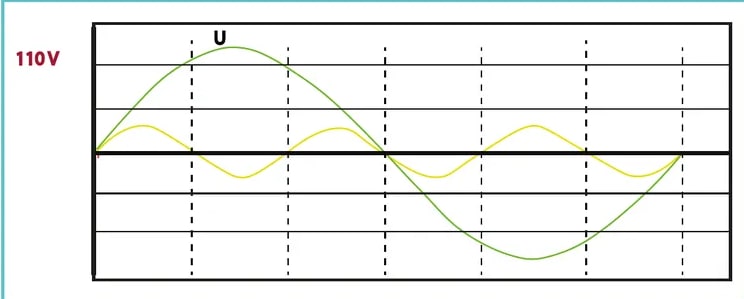

Observación de la señal: la gráfica del multímetro muestra una senoide verde (voltaje de referencia U) y una senoide amarilla de amplitud menor, que representa la tensión medida efectiva en la vivienda, lo que confirma la "baja de tensión" detectada.
Valor eficaz (RMS) de la señal medida:
V_{\text{rms}} = \frac{A}{\sqrt{2}} = \frac{150}{\sqrt{2}} \approx 106{,}07\,\text{V} \approx 106\,\text{V}
Ese valor (\approx 106 V) es inferior a los 110 V nominales indicados en la pantalla del instrumento.
la tabla construida arriba describe la variación del voltaje en cada instante, con A=150 V, f=60 Hz y T=1/60\,\text{s}\approx 16{,}67 ms.
