Rectas secantes perpendiculares: cómo trazarlas con escuadra y cartabón

📄 teoria matematica 🎓 primaria · 5° EGB Ecuador 🇪🇨 EC 🗣 Español

Página 38

38 de 220

Anterior Página 38 / 220 Siguiente

Respuesta rápida

Rectas perpendiculares: se cortan en un punto formando $90^\circ$ . Se trazan con escuadra y cartabón en 4 pasos y se verifican con transportador.

📚 theory matematica ⭐⭐ Dificultad 2/5 ⏱ 3 min lectura

Solución — Página 38

Matematica 5° · 2025

Concepto principal

Definición (transcrita de la página): Rectas secantes perpendiculares: son las rectas que se cortan en un punto formando un ángulo de 90 grados.

Esto significa que si dos rectas $r$ y $s$ se cruzan en un punto $P$ , y el ángulo que forman mide $90^\circ$ , entonces:

$r \perp s \quad \text{y} \quad \angle(r,s) = 90^\circ$

Al cortarse en un punto, son secantes; al formar ángulo recto, son perpendiculares. En el cruce se forman cuatro ángulos de $90^\circ$ cada uno, ya que los ángulos adyacentes son suplementarios: $180^\circ - 90^\circ = 90^\circ$ .

Procedimiento de trazo (4 pasos)

Paso 1

Traza y nombra una recta (por ejemplo, la recta $r$ ), usando la regla o el lado recto de la escuadra.

Respuesta orientativa: queda dibujada y rotulada la recta $r$ sobre la hoja.

Paso 2

Coloca la escuadra sobre la recta, de modo que uno de sus catetos (o su base) coincida exactamente con la recta trazada.

Respuesta orientativa: la escuadra queda alineada con la recta $r$ ; su ángulo recto indica la dirección perpendicular.

Paso 3

Coloca el cartabón en la base de la escuadra. Desliza la escuadra sosteniendo el cartabón y traza la recta indicada con la punta del lápiz.

Respuesta orientativa: el cartabón funciona como riel guía: al deslizar la escuadra, el cateto que se apoya sobre la recta se mantiene siempre en la misma dirección, por lo que el trazo conserva la misma inclinación.

Paso 4

Traza las rectas perpendiculares: lleva la escuadra hasta el punto deseado de la recta $r$ y marca el trazo vertical sobre ella.

Resultado: dos rectas que se cruzan formando $90^\circ$ ; este es el dibujo que aparece en el recuadro morado "Listos: debe quedarte así".

Verificación

Para comprobar el trazo, mide el ángulo con el transportador:

$\angle(r,s) = 90^\circ \quad \Rightarrow \quad r \perp s$

También puedes superponer la escuadra: si un cateto coincide con $r$ y el otro con $s$ , las rectas son perpendiculares.

Respuesta: las rectas obtenidas son secantes perpendiculares porque se cortan en un punto y forman un ángulo de $90^\circ$ .

Contenido de la página

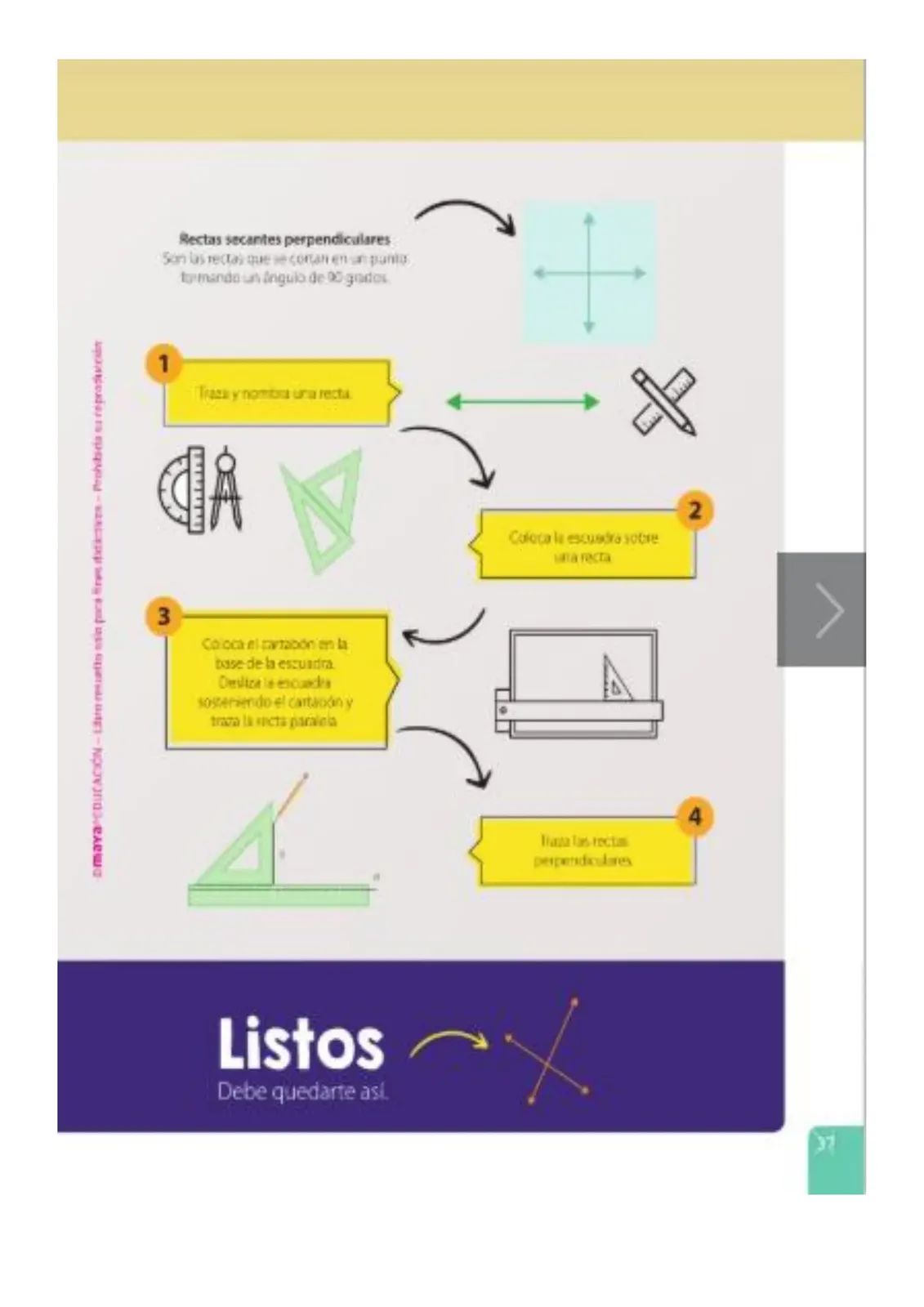

Rectas secantes perpendiculares

Definición: Son las rectas que se cortan en un punto formando un ángulo de 90 grados.

(Recuadro superior: esquema de dos rectas que se cruzan perpendicularmente, con flechas en los cuatro extremos.)

Procedimiento para trazarlas

Traza y nombra una recta. (Icono: lápiz y escuadra sobre una recta con doble flecha.)
Coloca la escuadra sobre una recta. (Icono: transportador, compás y escuadra.)

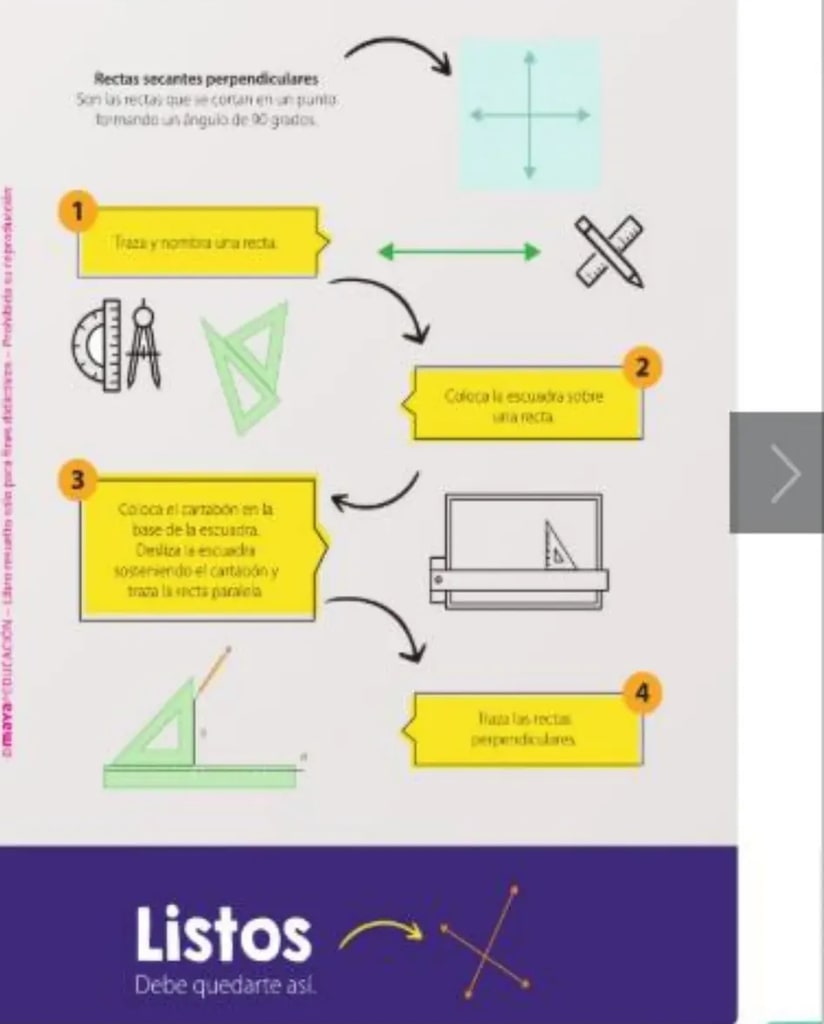

Coloca el cartabón en la base de la escuadra. Desliza la escuadra sosteniendo el cartabón y traza la recta. (Icono: escuadra apoyada sobre el cartabón, dibujando sobre una hoja enmarcada.)
