5. Leo el siguiente problema y realizo las actividades a continuación:

En un laboratorio de física se realizan simulaciones para conocer el comportamiento de cargas eléctricas en el espacio. Para ello, es necesario predecir su movimiento a fin de entregar un estimado a los matemáticos para generar un modelo que considere el desgaste de electrones.

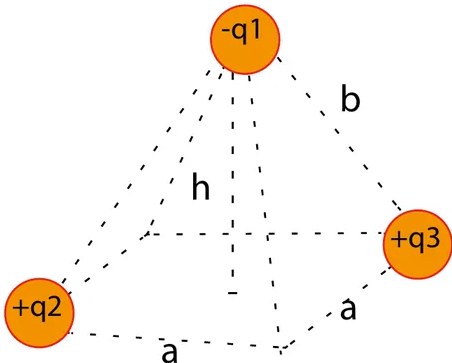

Se colocan tres cargas (como se muestra en la figura) que representa una pirámide de base cuadrada, con una altura “h”. Siendo las cargas q4 =-20 uC; q) =+30 UC; 93 =+50 pC, las medidas de la base de la pirámide son a=60 cm y h=120 cm.

Fuente: https://n9.cl/g59ww

a) Realizo un diagrama con colores de las fuerzas de atracción repulsión sobre la carga q)
