Una botella luminosa: construimos un circuito con LEDs

En asamblea, compartan sus ideas y anótenlas en el cuaderno.

1. Se identifica el problema: la escuela no tiene electricidad en algunas zonas.
2. Se proponen alternativas: lámparas solares, velas, botellas luminosas con LEDs, paneles caseros.
3. Se elige la botella luminosa por ser económica, reciclable y de bajo consumo.
4. Se registran las ideas en el cuaderno con dibujos y materiales necesarios.

Respuesta orientativa: Ideas como usar energía solar, lámparas LED recargables o botellas luminosas; se elige la botella porque reutiliza plástico y funciona con una pila de 9 V.

Para que cada integrante haga una botella luminosa, consigan los materiales que se indican.

1. Revisar la lista: 3 LEDs de 3 V, tijeras, martillo, clavo, botella de 600 ml con tapa, agua, limpiador con cloro, silicón líquido, pinzas de punta, interruptor, 50 cm de cable, batería de 9 V y cinta de aislar.
2. Verificar que cada LED tenga pata larga (positivo) y pata corta (negativo).
3. Comprobar que la batería sea de 9 V y el cable esté pelado en los extremos.

Respuesta orientativa: Se consiguen todos los materiales y se revisa que los LEDs y la batería funcionen antes de armar el circuito.

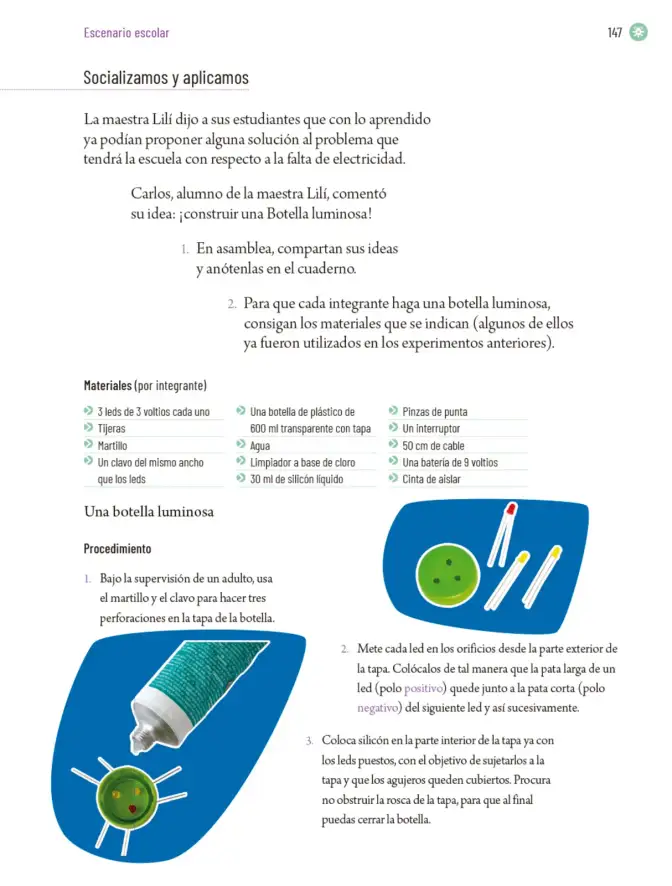

Procedimiento

Paso 1

Bajo la supervisión de un adulto, usa el martillo y el clavo para hacer tres perforaciones en la tapa de la botella.

1. Colocar la tapa sobre una superficie firme.
2. Marcar tres puntos separados.
3. Perforar con el clavo y el martillo, con cuidado de no lastimarse.

Respuesta orientativa: Se obtienen tres orificios por donde entrarán los LEDs.

Paso 2

Mete cada LED en los orificios desde la parte exterior de la tapa.

1. Introducir la pata larga (positivo) de un LED junto a la pata corta (negativo) del siguiente.
2. Repetir hasta conectar los tres LEDs en serie.
3. Verificar que las patas queden bien sujetas.

Respuesta orientativa: Los LEDs quedan conectados en serie: positivo con negativo, formando una cadena.

Paso 3

Coloca silicón en la parte interior de la tapa con los LEDs puestos.

1. Aplicar silicón alrededor de las patas para fijarlas.
2. Cubrir los agujeros sin obstruir la rosca.
3. Dejar secar antes de cerrar la botella.

Respuesta orientativa: Los LEDs quedan sellados y la tapa puede cerrarse sin fugas.

Conexión eléctrica final

1. Unir el cable al polo positivo de la batería y al interruptor.
2. Conectar el otro extremo del cable a la pata larga del primer LED.
3. Cerrar el circuito con la pata corta del último LED al polo negativo.
4. Encender el interruptor y verificar que los LEDs iluminen.
