Botella luminosa: circuito con LEDs, agua y limpiador

Paso 4

Con ayuda de las pinzas entrelaza la pata corta del primer LED con la larga del segundo y la corta del segundo LED con la larga del tercero. Al final quedarán sin unir la pata larga del primer LED y la pata corta del tercer LED.

1. Identifica en cada LED la pata larga (ánodo, positivo) y la pata corta (cátodo, negativo).
2. Entrelaza: pata corta del LED 1 con pata larga del LED 2.
3. Entrelaza: pata corta del LED 2 con pata larga del LED 3.
4. Verifica que queden libres la pata larga del LED 1 y la pata corta del LED 3.

Respuesta orientativa: Los tres LEDs quedan en serie; los extremos libres son los puntos de conexión al circuito.

Paso 5

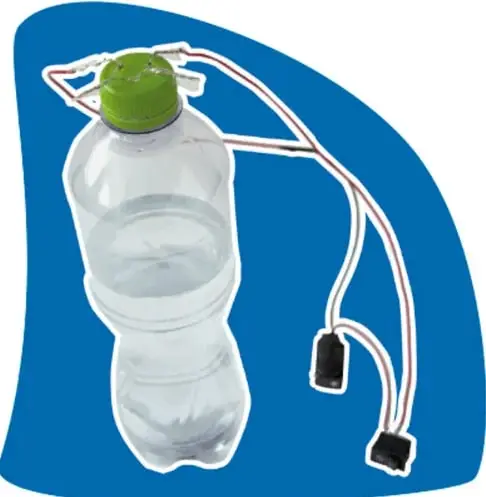

Cubre con silicón las patas de los LEDs entrelazados para prevenir un posible corto circuito.

1. Aplica silicón sobre cada unión entrelazada.
2. Espera a que seque antes de manipular.
3. Evita cubrir las dos patas que quedaron libres.

Respuesta orientativa: El silicón aísla las uniones y evita contactos accidentales entre conductores.

Paso 6

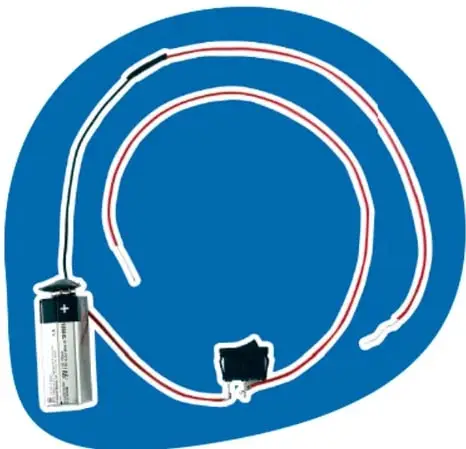

Usa la batería, el cable y el interruptor para armar un circuito eléctrico: conecta los extremos de los cables con las patas que quedaron libres en el paso anterior. Observa la imagen de la siguiente página para saber cómo debe quedar la conexión. Verifica que cada LED encienda.

1. Conecta un extremo del cable a la pata larga libre del LED 1.
2. Conecta el otro extremo del cable a la pata corta libre del LED 3, pasando por el interruptor.
3. Une los polos de la batería al circuito: positivo con la pata larga y negativo con la pata corta.
4. Cierra el interruptor y comprueba que los tres LEDs enciendan.

Respuesta orientativa: Si los LEDs no encienden, revisa la polaridad de la batería y que las uniones estén bien sujetas.

Paso 7

Agrega una medida de limpiador a base de cloro dentro de la botella (es suficiente una tapa) y agrega agua hasta completar \frac{3}{4} partes de su capacidad.

1. Vierte una tapa de limpiador a base de cloro en la botella.
2. Agrega agua hasta alcanzar \frac{3}{4} del volumen total.
3. Tapa y agita suavemente para mezclar.

Respuesta orientativa: La mezcla de agua con limpiador permite observar la dispersión de la luz del circuito dentro de la botella.

Paso 8

Coloca la tapa con el circuito en la botella con agua y limpiador.

1. Asegura el circuito en la tapa de la botella.
2. Cierra la botella herméticamente.
3. Verifica que no haya fugas.

Respuesta orientativa: El cierre hermético protege el circuito y mantiene la mezcla dentro de la botella.

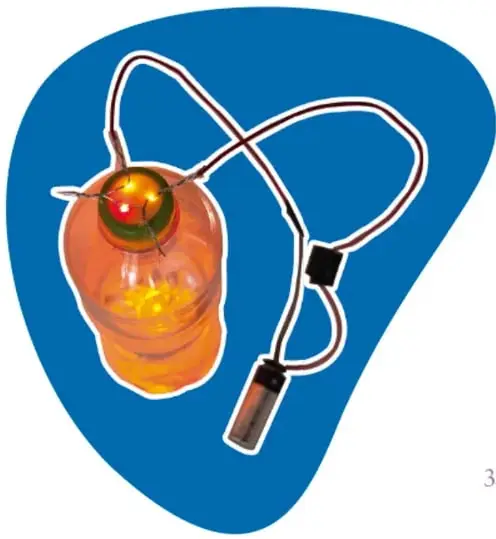

Paso 9

Verifica que el circuito funcione.

1. Acciona el interruptor.
2. Observa si los LEDs encienden y si la luz se dispersa en el líquido.
3. Si no funciona, revisa conexiones y polaridad.

Respuesta orientativa: Un circuito en serie con tres LEDs y una batería debe encender todos los LEDs al cerrar el interruptor.

Actividad 3

En comunidades, piensen en alguna mejora que les gustaría realizar a sus botellas luminosas y llévenlas a cabo.

Respuesta orientativa: Pueden proponer usar más LEDs, cambiar el color del agua con colorante, decorar la botella con materiales reciclados o agregar un interruptor más resistente. La mejora debe ser viable, segura y aprovechar materiales disponibles en la comunidad.
