Construcción de un cuadrante con material reciclado

Paso 4

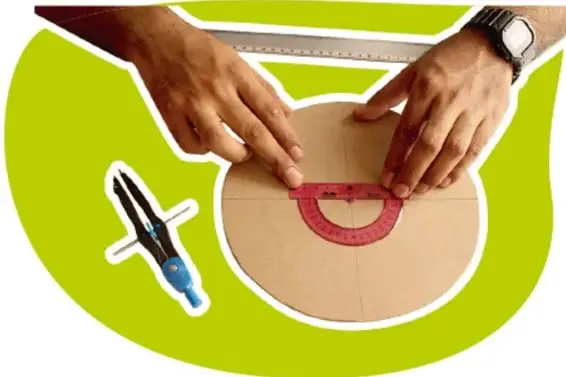

Con la ayuda de su transportador y su regla marquen lo mejor posible los grados de 10 en 10, en un cuarto del círculo.

1. Se coloca el transportador sobre el semicírculo de cartón, haciendo coincidir su centro con el centro del círculo.
2. Se marca con lápiz cada ángulo múltiplo de 10^\circ: 10^\circ, 20^\circ, 30^\circ, \dots, 90^\circ.
3. Se trazan líneas rectas desde el centro hasta cada marca usando la regla.

Respuesta orientativa: El cuadrante queda graduado en un cuarto de círculo con marcas cada 10^\circ, lo que permite leer ángulos entre 0^\circ y 90^\circ.

Paso 5

Tomen su media hoja tamaño carta y péguenla sobre la media hoja negra. Enróllenla por el lado más largo y formen un tubo delgado, pero cuiden que la superficie negra quede dentro del tubo.

1. Se pega la media hoja blanca sobre la media hoja negra.
2. Se enrolla por el lado más largo formando un tubo delgado.
3. Se verifica que la cara negra quede hacia el interior del tubo.

Respuesta orientativa: El tubo servirá como visor o mira del cuadrante; la cara negra interna evita reflejos de luz.

Paso 6

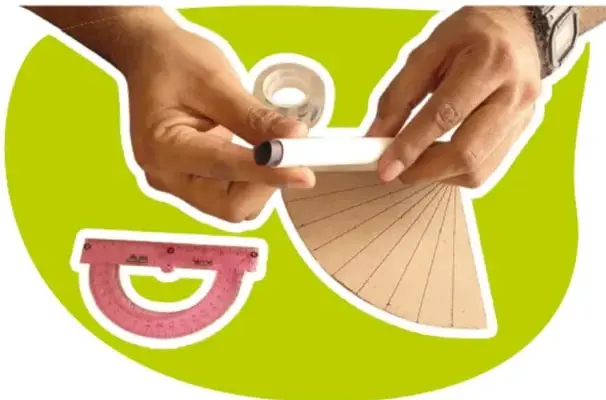

Peguen el tubo de papel con cinta adhesiva para que no se desenrolle.

1. Se sostiene el tubo enrollado con una mano.
2. Se coloca cinta adhesiva en el borde final para fijarlo.

Respuesta orientativa: El tubo queda firme y no se desenrolla al usarlo.

Paso 7

Hagan un pequeño orificio en la esquina del cuadrante.

1. Se ubica la esquina del cuadrante (vértice del ángulo recto).
2. Se perfora un orificio pequeño con la punta del lápiz o un clavo.

Respuesta orientativa: El orificio permite pasar un cordel con un peso (plomada) para medir ángulos de inclinación.
