Calentadores solares y hornos solares: efecto termosifónico
Respuesta rápida
El efecto termosifónico: el fluido caliente se dilata, baja su densidad, asciende y se acumula arriba; el frío, más denso, baja. El horno solar concentra radiación en una caja aislada para cocinar sin contaminar.

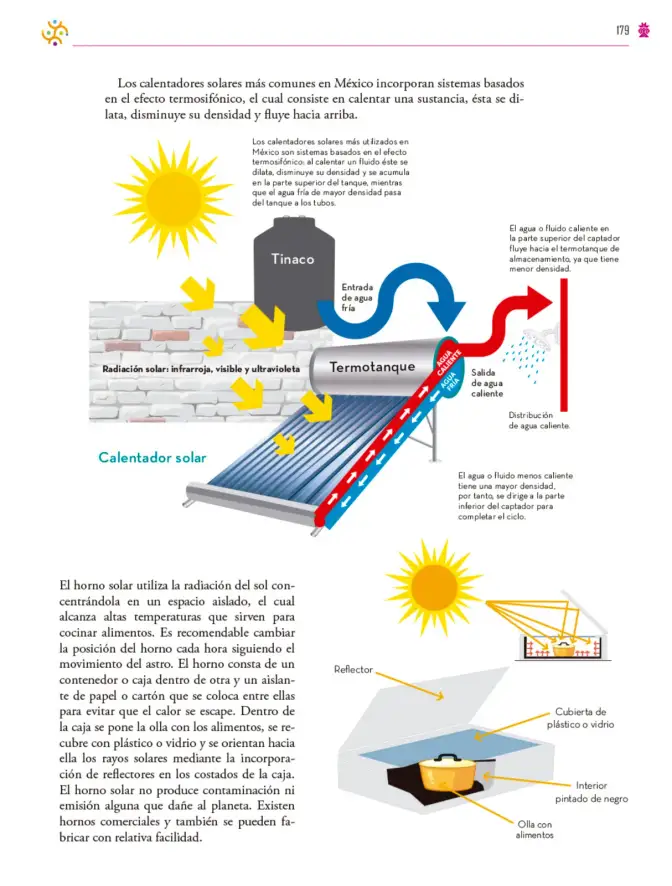

Solución — Página 180
Colección Sk´asolil. Saberes y pensamiento científico. Libro de Educación Secundaria Grado 2° Ciclo Escolar 2025 - 2026
Explicación del contenido
El efecto termosifónico
El principio físico que gobierna los calentadores solares es la convección natural o efecto termosifónico. Cuando un fluido se calienta:
- Aumenta su temperatura y se dilata (aumenta su volumen).
- Al dilatarse, su densidad disminuye (\rho = \frac{m}{V}; si V crece y m es constante, \rho baja).
- El fluido menos denso asciende y se acumula en la parte superior del tanque.
- El fluido frío, más denso, desciende y pasa del tanque a los tubos del captador.
- Se establece así un ciclo continuo sin necesidad de bombas.
Recorrido del agua en el calentador solar
- Entrada de agua fría: llega al termotanque desde la red.
- Captador solar: recibe radiación infrarroja, visible y ultravioleta; calienta el agua de los tubos.
- Agua caliente: sube por convección hacia el termotanque (zona roja del esquema).
- Agua fría: baja hacia los tubos (zona azul del esquema).
- Salida de agua caliente: se distribuye para consumo doméstico.
El horno solar
Es un dispositivo que concentra la radiación solar en un espacio aislado, alcanzando temperaturas suficientes para cocinar alimentos. Sus partes son:
| Parte | Función |
|---|---|
| Reflector | Dirige los rayos solares hacia el interior |
| Cubierta de plástico o vidrio | Retiene el calor (efecto invernadero) |
| Interior pintado de negro | Absorbe mejor la radiación |
| Aislante (papel o cartón) | Evita que el calor se escape |
| Olla con alimentos | Contiene lo que se cocina |
Ventaja ambiental: no produce contaminación ni emisiones que dañen al planeta. Se recomienda girarlo cada hora siguiendo el movimiento aparente del Sol.
Respuesta orientativa: Ambas tecnologías aprovechan la energía solar de forma directa y renovable. El calentador usa convección natural para calentar agua, mientras que el horno concentra la radiación en una caja aislada para cocinar. Ninguna genera gases de efecto invernadero durante su operación.
Contenido de la página
Calentador solar
Los calentadores solares más comunes en México incorporan sistemas basados en el efecto termosifónico, el cual consiste en calentar una sustancia; ésta se dilata, disminuye su densidad y fluye hacia arriba.
Los calentadores solares más utilizados en México son sistemas basados en el efecto termosifónico: al calentar un fluido, éste se dilata, disminuye su densidad y se acumula en la parte superior del tanque, mientras que el agua fría de mayor densidad pasa del tanque a los tubos.
- Radiación solar: infrarroja, visible y ultravioleta.
- Entrada de agua fría: ingresa al termotanque.
- Termotanque: almacena el agua caliente.
- Agua caliente: el fluido caliente en la parte superior del captador fluye hacia el termotanque de almacenamiento, ya que tiene menor densidad.
- Agua fría: el agua o fluido menos caliente tiene una mayor densidad, por tanto, se dirige a la parte inferior del captador para completar el ciclo.
- Salida de agua caliente: distribución de agua caliente.
Horno solar
El horno solar utiliza la radiación del Sol concentrándola en un espacio aislado, el cual alcanza altas temperaturas que sirven para cocinar alimentos. Es recomendable cambiar la posición del horno cada hora siguiendo el movimiento del astro. El horno consta de un contenedor o caja dentro de otra y un aislante de papel o cartón que se coloca entre ellas para evitar que el calor se escape. Dentro de la caja se pone la olla con los alimentos, se recubre con plástico o vidrio y se orientan hacia ella los rayos solares mediante la incorporación de reflectores en los costados de la caja. El horno solar no produce contaminación ni emisión alguna que dañe al planeta. Existen hornos comerciales y también se pueden fabricar con relativa facilidad.
Partes señaladas: reflector, cubierta de plástico o vidrio, interior pintado de negro, olla con alimentos.
Tabla
| Parte del horno solar | Funcion |
|---|---|
| Reflector | Dirige los rayos solares al interior |
| Cubierta de plastico o vidrio | Retiene el calor |
| Interior pintado de negro | Absorbe la radiacion |
| Aislante de papel o carton | Evita la fuga de calor |
| Olla con alimentos | Contiene los alimentos a cocinar |
Diagrama
flowchart TD
A[Radiacion solar] --> B[Captador solar]
B --> C[Agua se calienta y dilata]
C --> D[Densidad disminuye]
D --> E[Asciende al termotanque]
E --> F[Salida de agua caliente]
G[Agua fria mas densa] --> H[Desciende a los tubos]
H --> B
Fórmulas y ecuaciones
\rho = \frac{m}{V}
\rho = \frac{m}{V}
Glosario (6)
- Efecto termosifónico
- Movimiento de un fluido por diferencias de densidad causadas por el calor, sin necesidad de bombas.
- Termotanque
- Depósito aislado que almacena el agua caliente producida por el calentador solar.
- Captador solar
- Superficie de tubos que absorbe la radiación solar y calienta el agua.
- Densidad
- Relación entre la masa y el volumen de una sustancia; disminuye al calentarse.
- Reflector
- Superficie que redirige los rayos solares hacia el interior del horno.
- Aislante térmico
- Material que impide o reduce la pérdida de calor.
Preguntas para practicar
¿Por qué el agua caliente sube y el agua fría baja en un calentador solar?
Porque al calentarse el agua se dilata y su densidad disminuye, por lo que asciende; el agua fría, más densa, ocupa el lugar inferior. Este movimiento continuo se llama efecto termosifónico y permite circular el agua sin bombas.
¿Qué ventajas ambientales tiene usar un horno solar?
No consume combustibles ni genera emisiones contaminantes, ya que aprovecha una fuente renovable e inagotable como el Sol. Además, puede fabricarse con materiales sencillos y de bajo costo.
¿Por qué se recomienda girar el horno solar cada hora?
Porque el Sol se desplaza aparentemente en el cielo y los reflectores deben apuntar siempre hacia él para concentrar la mayor cantidad de radiación posible y mantener la temperatura de cocción.
Temas y conceptos clave
Figuras de la página (1)
Preguntas que la gente también hace
¿Cómo funciona un calentador solar de agua?
¿Qué es el efecto termosifónico y para qué sirve?
¿Cuáles son las partes de un horno solar y cómo se construye?
- • Concepto de densidad
- • Formas de transferencia de calor (conducción, convección, radiación)
- • Noción de energía renovable
📝 Transcripción de la página (texto seleccionable) 1429 caracteres
Los calentadores solares más comunes en México incorporan sistemas basados en el efecto termosifónico, el cual consiste en calentar una sustancia, ésta se dilata, disminuye su densidad y fuye hacia arriba.
Los calentadores solares más utilizados en Mexico son sistemas basados en el efecto termosifónico:al calentar un fluido éste se dilata, disminuye su densidad y se acumula en la parte superior del tanque, mientras que el agua fria de mayor densidad pasa del tanque a los tubos.
El agua o fluido caliente en la parte superior del captador fluye hacia el termotanque de almacenamiento, ya que tiene menor densidad.
El horno solar utiliza la radiación del sol concentrándola en un espacio aislado, el cual alcanza altas temperaturas que sirven para cocinar alimentos. Es recomendable cambiar la posición del horno cada hora siguiendo el movimiento del astro. El horno consta de un contenedor o caja dentro de otra y un aislante de papel o cartón que se coloca entre ellas para evitar que el calor se escape. Dentro de la caja se pone la olla con los alimentos, se recubre con plástico o vidrio y se orientan hacia ella los rayos solares mediante la incorporación de reflectores en los costados de la caja.El horno solar no produce contaminación ni emisión alguna que dane al planeta. Existen hornos comerciales y también se pueden fabricar con relativa facilidad.
