La botella solar: iluminación sustentable sin electricidad
Respuesta rápida
La botella solar ilumina interiores sin electricidad mediante refracción y dispersión de la luz solar en agua con cloro (5 mL por litro). Se instala en techos de lámina en 4 pasos.
Solución — Página 181
Colección Sk´asolil. Saberes y pensamiento científico. Libro de Educación Secundaria Grado 2° Ciclo Escolar 2025 - 2026
Contenido de la página
La página presenta un texto de divulgación científica sobre la botella solar, un dispositivo de iluminación natural. No contiene ejercicios con incisos, pero sí un procedimiento de cuatro pasos que conviene explicar con rigor.
¿Qué es y cómo funciona?
- Se usa una botella de vidrio llena con agua y una solución a base de cloro (hipoclorito de sodio, NaClO) para limpieza.
- La botella se coloca en un punto con acceso directo a la luz solar, generalmente en el techo.
- La luz atraviesa el agua con cloro y se dispersa en el espacio interior.
- El resultado es una fuente de luz natural que ilumina áreas internas sin consumir electricidad.
Explicación física del fenómeno
La luz solar entra por la botella y sufre refracción al pasar del aire al vidrio y del vidrio al agua:
n_{1}\sin\theta_{1}=n_{2}\sin\theta_{2}
Como el agua tiene un índice de refracción mayor que el aire (n_{agua}\approx 1.33), el rayo se desvía y se reparte en muchas direcciones. Además, la botella actúa como una lente cilíndrica que amplifica y dispersa la luz, por eso ilumina zonas oscuras del cuarto.
Función de la solución de cloro
El cloro evita la proliferación de algas y microorganismos dentro del agua, manteniéndola transparente para que no pierda capacidad de transmitir luz. La proporción indicada es de 5\,\text{mL} de solución de cloro por cada 1\,\text{L} de agua.
Instalación paso a paso (según la infografía)
- Se corta en el techo de lámina un área circular del tamaño del diámetro de la botella.
- Se introduce la botella en el orificio y se sujeta con pasta (sellador).
- Se llena la botella con 5\,\text{mL} de solución de cloro por cada litro de agua y se coloca la tapa.
- La botella recibe los rayos solares, los desvía y amplifica, proporcionando luz en lugares oscuros.
Respuesta orientativa: La botella solar es una tecnología apropiada, económica y sostenible que aprovecha la refracción y dispersión de la luz solar en agua clorada para iluminar viviendas rurales o urbanas sin consumo eléctrico.
Ventajas y limitaciones
| Ventajas | Limitaciones |
|---|---|
| No consume electricidad | Solo funciona de día |
| Bajo costo y fácil instalación | Requiere techo de lámina y acceso solar directo |
| No requiere mantenimiento frecuente | Depende de la transparencia del agua |
| Alternativa sustentable | Iluminación de baja intensidad |
Contenido de la página
La botella solar es otro dispositivo diseñado para aprovechar la luz del sol e iluminar áreas internas sin electricidad. Se elabora con una botella de vidrio llena con agua y solución a base de cloro para limpieza que se coloca en un lugar con acceso directo a la luz solar. La luz atraviesa el agua con la solución de cloro y se dispersa en el espacio, lo que proporciona una fuente de luz natural. Este dispositivo es útil, en especial, dentro de habitaciones con techo de lámina en zonas rurales o remotas donde no hay acceso a la electricidad, y también se puede utilizar como una alternativa sustentable a la iluminación eléctrica en algunas habitaciones urbanas. La botella solar es fácil de instalar y no requiere mantenimiento, por ello es una solución económica, accesible y sostenible para la iluminación.

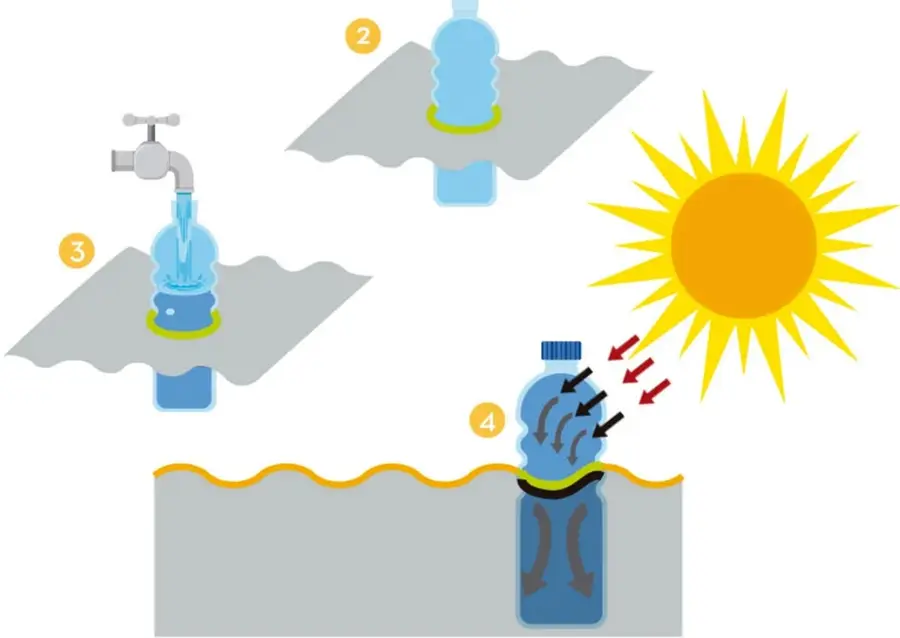

Las imágenes muestran cómo se instala y funciona una botella solar:
- Se corta en el techo de lámina de la habitación un área circular del tamaño del diámetro de la botella.
- Se introduce la botella en el orificio y se sujeta con pasta.
- Se llena la botella con 5 ml de la solución de cloro por cada litro de agua y se coloca la tapa.
- La botella recibe los rayos solares, los desvía y amplifica, esto proporciona un poco de luz en lugares oscuros.
Ejemplos resueltos
Si se preparan 20\,\text{L} de agua para llenar botellas solares, ¿cuánta solución de cloro se necesita?
- Proporción: 5\,\text{mL} de cloro por cada 1\,\text{L} de agua.
- Multiplicamos: 5\,\text{mL/L}\times 20\,\text{L}=100\,\text{mL}.
Respuesta: se necesitan 100\,\text{mL} de solución de cloro.
Tabla
| Ventajas | Limitaciones |
|---|---|
| No consume electricidad | Solo funciona de día |
| Bajo costo y fácil instalación | Requiere techo de lámina y acceso solar directo |
| No requiere mantenimiento frecuente | Depende de la transparencia del agua |
| Alternativa sustentable | Iluminación de baja intensidad |
Diagrama
flowchart TD
A[Luz solar] --> B[Botella de vidrio con agua y cloro]
B --> C[Refracción y dispersión de la luz]
C --> D[Iluminación del interior sin electricidad]
Fórmulas y ecuaciones
n_{1}\sin\theta_{1}=n_{2}\sin\theta_{2}
n_{1}\sin\theta_{1}=n_{2}\sin\theta_{2}
5\,\text{mL de cloro} : 1\,\text{L de agua}
Glosario (6)
- Botella solar
- Dispositivo casero formado por una botella de vidrio con agua y cloro que, instalada en el techo, ilumina interiores usando la luz del Sol.
- Refracción
- Cambio de dirección que experimenta la luz al pasar de un medio a otro con distinto índice de refracción.
- Dispersión de la luz
- Reparto de la luz en múltiples direcciones al atravesar un medio o superficie irregular.
- Solución de cloro
- Mezcla de hipoclorito de sodio con agua que evita la formación de algas y microorganismos.
- Techo de lámina
- Cubierta metálica ligera común en viviendas rurales, fácil de perforar para instalar la botella.
- Sustentable
- Que satisface una necesidad sin agotar recursos ni dañar el ambiente.
Preguntas para practicar
¿Por qué la botella solar es una alternativa sustentable frente a la iluminación eléctrica?
Porque utiliza una fuente de energía renovable (la luz solar) y materiales de bajo costo, no consume electricidad ni genera emisiones durante su uso, y reduce el gasto económico de las familias en zonas sin acceso a la red eléctrica.
¿Qué función cumple el cloro dentro de la botella solar?
El cloro impide el crecimiento de algas y microorganismos en el agua, manteniéndola limpia y transparente para que la luz pueda atravesarla y dispersarse de manera eficiente durante más tiempo.
¿En qué tipo de viviendas resulta más útil este dispositivo y por qué?
Es especialmente útil en viviendas rurales o remotas con techo de lámina y sin acceso a la red eléctrica, porque allí la iluminación artificial es escasa o costosa y el techo facilita la instalación de la botella.
Temas y conceptos clave
Fuentes y referencias
- Liter of Light (Fundación MyShelter) – proyecto internacional de botellas solares
- Manuales de tecnologías apropiadas de la ONU-Hábitat
Figuras de la página (2)
Preguntas que la gente también hace
¿Cómo funciona una botella solar para iluminar sin electricidad?
¿Por qué se agrega cloro al agua de la botella solar?
¿En qué tipo de viviendas se puede instalar una botella solar?
- • Concepto de luz y propagación rectilínea
- • Noción de reflexión y refracción
- • Unidades de volumen (mL y L)
- • Importancia del acceso a la energía eléctrica
📝 Transcripción de la página (texto seleccionable) 1371 caracteres
La botella solar es otro dispositivo diseńado para aprovechar la luz del sol e iluminar áreas internas sin electricidad. Se elabora con una botella de vidrio llena con agua y solución a base de cloro para limpieza que se coloca en un lugar con acceso directo a la luz solar. La luz atraviesa el agua con la solución de cloro y se dispersa en el espacio, lo que proporciona una fuente de luz natural. Este dispositivo es útil, en especial, dentro de habitaciones con techo de lámina en zonas rurales o remotas donde no hay acceso a la electricidad, y también se puede utilizar como una alternativa sustentable a la iluminación eléctrica en algunas habitaciones urbanas. La botella solar es fácil de instalar y no requiere mantenimiento, por ello es una solución económica, accesible y sostenible para la iluminación.
Las imágenes muestran cómo se instala y funciona una botella solar:
Se corta en el techo de lámina de la habitación un área circular del tamano del diámetro de la botella.
Se introduce la botella en el orificio y se sujeta con pasta.
3.Se llena la botella con 5 ml de la solución de cloro por cada litro de agua y se coloca la tapa.
La botella recibe los rayos solares, los desvia y amplifica, esto proporciona un poco de luz en lugares oscuros.
