Representación gráfica de la fuerza y fuerza neta

📄 teoria fisica 🎓 otro · 2° TELESECUNDARIA México 🇲🇽 MX 🗣 Español

Página 282

282 de 339

Anterior Página 282 / 339 Siguiente

Respuesta rápida

La fuerza se representa con una flecha (dirección, sentido y magnitud). La fuerza neta es la suma vectorial: $15\,\text{N} - 10\,\text{N} = 5\,\text{N}$ hacia la izquierda.

📚 theory fisica ⭐⭐ Dificultad 2/5 ⏱ 5 min lectura

Solución — Página 282

Colección Sk´asolil. Saberes y pensamiento científico. Libro de Educación Telesecundaria Grado 2° Ciclo Escolar 2025 - 2026

Explicación del contenido

La fuerza es una magnitud vectorial: para representarla gráficamente se usa una flecha colocada en el centro del objeto. La flecha indica:

Dirección: la recta sobre la que actúa la fuerza (horizontal, vertical, inclinada).
Sentido: hacia dónde apunta la flecha (izquierda, derecha, arriba, abajo).
Magnitud: la longitud de la flecha, medida en newtons ( $\text{N}$ ).

En el ejemplo del auto, la persona empuja el vehículo y la fuerza se representa con la flecha $\vec{F}_{PA}$ (fuerza de la persona sobre el auto).

Fuerza neta o resultante

Cuando varias fuerzas actúan sobre un mismo objeto, se considera que todas se aplican en un punto y se suman vectorialmente. La suma se llama fuerza neta o fuerza resultante.

Si las fuerzas tienen la misma dirección y el mismo sentido, sus magnitudes se suman:

$F_{neta} = F_1 + F_2$

Si las fuerzas tienen la misma dirección pero sentidos contrarios, sus magnitudes se restan:

$F_{neta} = F_1 - F_2$

Ejemplo resuelto de la página

Dos personas tiran de una cuerda en sentidos opuestos:

Persona 1: $F_1 = 15\,\text{N}$ hacia la izquierda.
Persona 2: $F_2 = 10\,\text{N}$ hacia la derecha.

Se identifican las fuerzas: misma dirección (horizontal), sentidos contrarios.
Se restan las magnitudes:

$F_{neta} = 15\,\text{N} - 10\,\text{N} = 5\,\text{N}$

El sentido de la fuerza neta es el de la fuerza mayor: hacia la izquierda.

Respuesta: la fuerza neta sobre la cuerda es $5\,\text{N}$ hacia la izquierda.

Reflexión final

La fuerza neta interviene en el movimiento de un objeto y es clave para comprender las leyes de Newton. Sin embargo, el enunciado de Descartes sobre el movimiento se refiere a la ausencia de fuerza neta, lo que sugiere que la fuerza no es la única causa del movimiento.

Contenido de la página

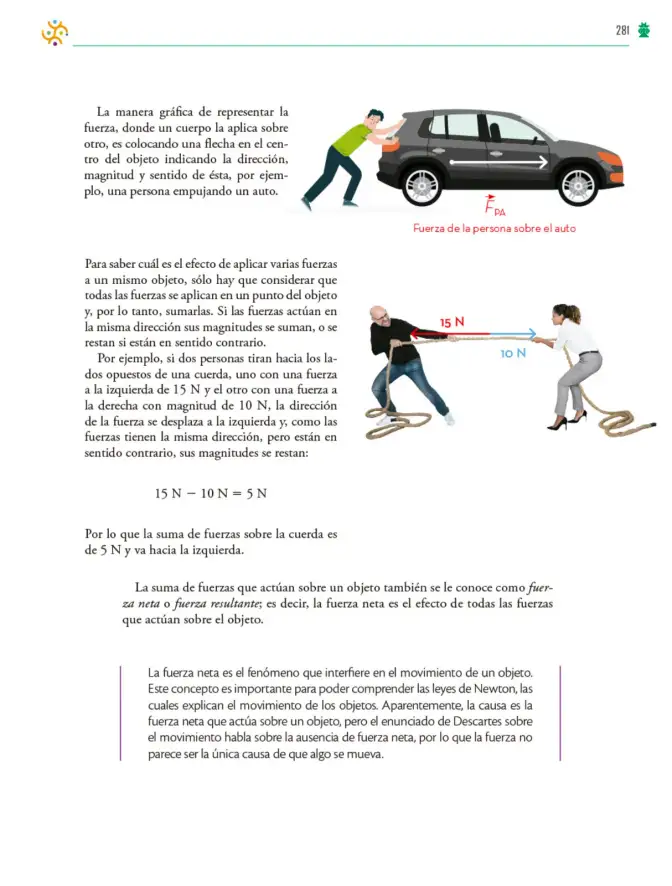

La manera gráfica de representar la fuerza, donde un cuerpo la aplica sobre otro, es colocando una flecha en el centro del objeto indicando la dirección, magnitud y sentido de ésta; por ejemplo, una persona empujando un auto.

Para saber cuál es el efecto de aplicar varias fuerzas a un mismo objeto, sólo hay que considerar que todas las fuerzas se aplican en un punto del objeto y, por lo tanto, sumarlas. Si las fuerzas actúan en la misma dirección sus magnitudes se suman, o se restan si están en sentido contrario.

Por ejemplo, si dos personas tiran hacia los lados opuestos de una cuerda, uno con una fuerza a la izquierda de $15\,\text{N}$ y el otro con una fuerza a la derecha con magnitud de $10\,\text{N}$ , la dirección de la fuerza se desplaza a la izquierda y, como las fuerzas tienen la misma dirección, pero están en sentido contrario, sus magnitudes se restan:

$15\,\text{N} - 10\,\text{N} = 5\,\text{N}$

Por lo que la suma de fuerzas sobre la cuerda es de $5\,\text{N}$ y va hacia la izquierda.

La suma de fuerzas que actúan sobre un objeto también se le conoce como fuerza neta o fuerza resultante; es decir, la fuerza neta es el efecto de todas las fuerzas que actúan sobre el objeto.

La fuerza neta es el fenómeno que interfiere en el movimiento de un objeto. Este concepto es importante para poder comprender las leyes de Newton, las cuales explican el movimiento de los objetos. Aparentemente, la causa es la fuerza neta que actúa sobre un objeto, pero el enunciado de Descartes sobre el movimiento habla sobre la ausencia de fuerza neta, por lo que la fuerza no parece ser la única causa de que algo se mueva.

Ejemplos resueltos

Dos personas tiran de una cuerda en sentidos opuestos: una con $15\,\text{N}$ hacia la izquierda y otra con $10\,\text{N}$ hacia la derecha. ¿Cuál es la fuerza neta?

Las fuerzas tienen la misma dirección pero sentidos contrarios, por lo que se restan:

$F_{neta} = 15\,\text{N} - 10\,\text{N} = 5\,\text{N}$

El sentido de la fuerza neta es el de la fuerza mayor: hacia la izquierda.

Tabla

Situación	Operación	Fórmula
Misma dirección y mismo sentido	Suma	$F_{neta} = F_1 + F_2$
Misma dirección y sentidos contrarios	Resta	$F_{neta} = F_1 - F_2$

Diagrama

graph LR
  A[Fuerza] --> B[Representación gráfica]
  B --> C[Flecha]
  C --> D[Dirección]
  C --> E[Sentido]
  C --> F[Magnitud]
  A --> G[Fuerza neta]
  G --> H[Suma si mismo sentido]
  G --> I[Resta si sentidos contrarios]

Fórmulas y ecuaciones

$F_{neta}$ = $F_1$ + $F_2$ $\quad$ $\text{(mismo sentido)}$

$F_{neta}$ = $F_1$ - $F_2$ $\quad$ $\text{(sentidos contrarios)}$

$F_{neta}$ = $F_1$ + $F_2$

$F_{neta}$ = $F_1$ - $F_2$

$15\$ , $\text{N}$ - $10\$ , $\text{N}$ = $5\$ , $\text{N}$

Glosario (6)

Fuerza: Interacción capaz de modificar el estado de reposo o movimiento de un cuerpo.
Dirección: Recta sobre la cual actúa una fuerza.
Sentido: Orientación de la fuerza sobre su dirección (izquierda, derecha, arriba, abajo).
Magnitud: Valor numérico de la fuerza, medido en newtons (N).
Fuerza neta: Suma vectorial de todas las fuerzas que actúan sobre un objeto.
Newton: Unidad de medida de la fuerza en el Sistema Internacional.

Preguntas para practicar

¿Por qué la fuerza se representa con una flecha?

Porque la fuerza es una magnitud vectorial y la flecha permite visualizar simultáneamente su dirección, su sentido y su magnitud (longitud de la flecha).

¿Qué relación tiene la fuerza neta con las leyes de Newton?

La fuerza neta es la causa que modifica el movimiento de un objeto, y las leyes de Newton describen precisamente cómo esa fuerza neta produce aceleración o mantiene el reposo.

Temas y conceptos clave

Representación gráfica de la fuerzaFuerza neta o resultanteSuma y resta de fuerzasFuerzaDirecciónSentidoMagnitudFuerza netaFuerza resultanteNewton

¿Te fue útil esta página?

Figuras de la página (2)

Persona empujando un auto; se muestra la flecha $\vec{F}_{PA}$ que representa la fuerza de la persona sobre el auto. — Figura 1 image

Dos personas tirando de una cuerda en sentidos opuestos: una con $15\,\text{N}$ hacia la izquierda y otra con $10\,\text{N}$ hacia la derecha. — Figura 2 image

Preguntas que la gente también hace

¿Cómo se calcula la fuerza neta cuando las fuerzas tienen sentidos opuestos?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

¿Qué diferencia hay entre dirección y sentido de una fuerza?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

¿Por qué la fuerza es una magnitud vectorial?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

📌 Antes de leer esto

• Concepto de fuerza
• Unidades de medida (newton)
• Operaciones básicas de suma y resta

Siguiente tema sugerido

Leyes de Newton y su relación con la fuerza neta

📝 Transcripción de la página (texto seleccionable) 1731 caracteres

La manera gráfica de representar la fuerza, donde un cuerpo la aplica sobre otro, es colocando una flecha en el centro del objeto indicando la dirección,magnitud y sentido de ésta, por ejemplo, una persona empujando un auto.

Por ejemplo, si dos personas tiran hacia los lados opuestos de una cuerda, uno con una fuerza a la izquierda de 15 N y el otro con una fuerza a la derecha con magnitud de 10 N, la dirección de la fuerza se desplaza a la izquierda y, como las fuerzas tienen la misma dirección, pero están en sentido contrario, sus magnitudes se restan:

$15\;N-10\;N=5\;N$

Por lo que la suma de fuerzas sobre la cuerda es de 5 N y va hacia la izquierda.

La suma de fuerzas que actúan sobre un objeto también se le conoce como fuerza neta o fuerza resultante; es decir, la fuerza neta es el efecto de todas las fuerzas que actúan sobre el objeto.

La fuerza neta es el fenómeno que interfere en el movimiento de un objeto.Este concepto es importante para poder comprender las leyes de Newton, las cuales explican el movimiento de los objetos. Aparentemente, la causa es la fuerza neta que actúa sobre un objeto, pero el enunciado de Descartes sobre el movimiento habla sobre la ausencia de fuerza neta, por lo que la fuerza no parece ser la única causa de que algo se mueva.
