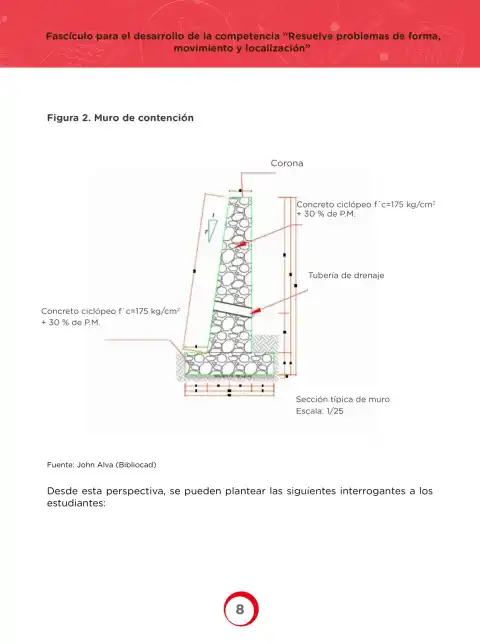

Figura 2. Muro de contención: sección típica y componentes

Análisis de la Figura 2. Muro de contención (sección típica, escala 1/25)

La página es una figura de referencia técnica, no una lista de ejercicios. Se describe y analiza para servir de contexto a las interrogantes que se plantearán a los estudiantes.

Componentes identificados en la sección típica

1. Corona: cara superior horizontal del muro, que remata el fuste y define la cota de coronamiento.
2. Fuste (cuerpo del muro): elemento vertical inclinado hacia el relleno, ejecutado en concreto ciclópeo f'_{c}=175 \, \text{kg/cm}^{2} + 30\% de piedra mediana (P.M.).
3. Cimentación (punta y talón): zapata que sobresale al pie y al talón para dar estabilidad frente al volteo y al deslizamiento; también en concreto ciclópeo f'_{c}=175 \, \text{kg/cm}^{2} + 30\% de P.M.
4. Solado (base de apoyo): capa de concreto pobre bajo la zapata (texto en letra muy pequeña, "SOLADO f'_{c}=100 \, \text{kg/cm}^{2}", parcialmente legible).
5. Tubería de drenaje: conducto que atraviesa el fuste para evacuar el agua infiltrada y evitar el empuje hidrostático.

Relación con el propósito de la página

1. La figura se presenta como situación real (muro de contención) para observar forma, ubicación y proporciones.
2. La escala 1/25 permite pasar de medidas del dibujo a medidas reales: \text{medida real} = \text{medida en el plano} \times 25.
3. A partir de ella, el fascículo anuncia que se plantearán interrogantes a los estudiantes (el listado de preguntas no aparece en esta página: continúa en la siguiente).

Respuesta orientativa: la página no contiene ejercicios resueltos; ofrece una sección típica de muro de contención con sus partes, materiales y escala, para que el estudiante describa formas, estime dimensiones y calcule longitudes reales usando la escala 1/25.
