Modelo de Van Hiele y sección típica de un muro de contención

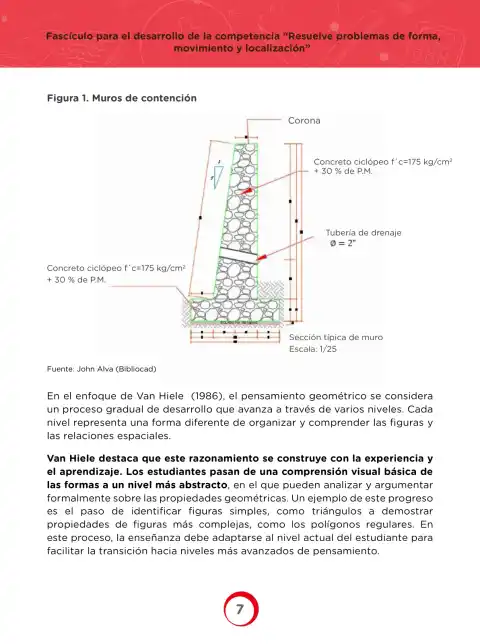

Análisis de la Figura 1: Sección típica de un muro de contención

La Figura 1 muestra el corte transversal (sección típica) de un muro de contención, dibujado a escala \frac{1}{25}, es decir, 1\,\text{cm} en el plano equivale a 25\,\text{cm} en la realidad.

Elementos rotulados en el dibujo:

1. Corona: parte superior horizontal del muro, donde remata la estructura.
2. Concreto ciclópeo f'_{c} = 175\,\text{kg/cm}^{2} + 30 % de P.M. (piedra mediana): material del cuerpo del muro. El símbolo f'_{c} indica la resistencia a la compresión del concreto.
3. Tubería de drenaje \phi = 2'': conducto circular de 2 pulgadas de diámetro que evacua el agua infiltrada y evita el empuje hidrostático.
4. Cimentación ensanchada: base más ancha que la corona, encargada de distribuir el peso y resistir el volteo.
5. Fuente: John Alva (Bibliocad).

El muro tiene forma de trapecio invertido: sección estrecha arriba (corona) y ancha en la base, lo que le da estabilidad frente al empuje del terreno.

Modelo de Van Hiele (1986)

El matrimonio Van Hiele propone que el pensamiento geométrico no aparece de golpe, sino como un proceso gradual que avanza por niveles. Cada nivel representa una forma distinta de organizar y comprender las figuras y las relaciones espaciales.

Niveles clásicos del modelo:

1. Visualización o reconocimiento: se identifican las figuras por su aspecto global, sin analizar propiedades.
2. Análisis: se descubren las propiedades de una figura (lados, ángulos, simetrías) pero de forma aislada.
3. Deducción informal (ordenamiento): se relacionan propiedades y se encadenan razonamientos sencillos.
4. Deducción formal: se construyen demostraciones lógicas con axiomas y teoremas.
5. Rigor: se comparan y analizan distintos sistemas geométricos.

Ideas clave que destaca el texto:

1. El razonamiento se construye con la experiencia y el aprendizaje, no solo con la madurez.
2. Se pasa de una comprensión visual básica (reconocer un triángulo) a un nivel abstracto (demostrar propiedades de polígonos regulares).
3. La enseñanza debe adaptarse al nivel actual del estudiante para facilitar la transición al siguiente nivel.

Respuesta orientativa: El texto explica que la geometría se aprende por niveles progresivos (Van Hiele, 1986); el docente debe diagnosticar el nivel del estudiante y diseñar actividades que lo lleven del reconocimiento visual a la argumentación formal, usando ejemplos concretos como los muros de contención para vincular la geometría con el entorno.
