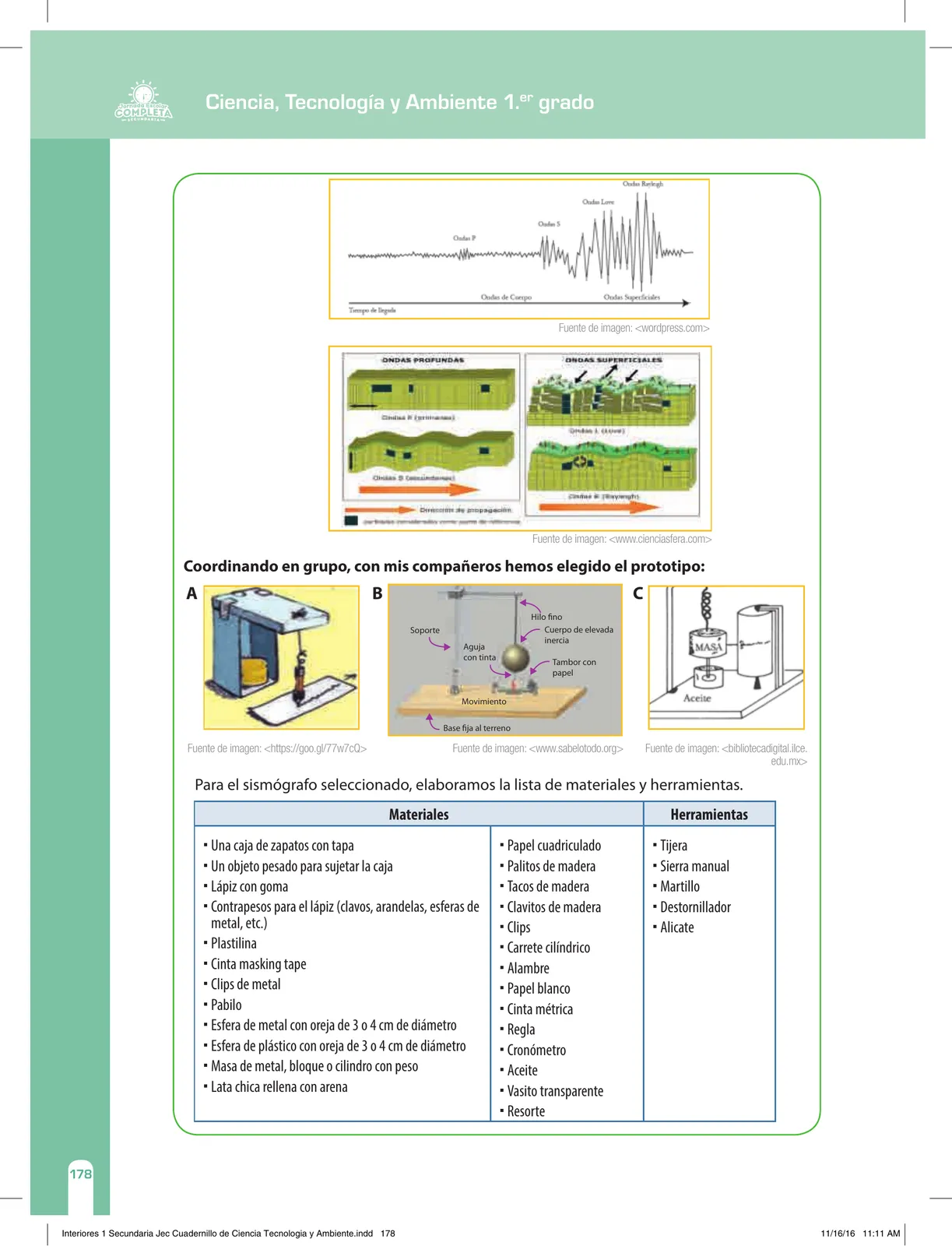

Coordinación en grupo: prototipo de sismógrafo y sus materiales

1. Seis señales sísmicas: ondas P (primarias), ondas S (secundarias), ondas Love y Rayleigh, ondas de cuerpo y ondas superficiales.

2. Las ondas de cuerpo son las P y S; las superficiales son Love y Rayleigh. La gráfica las ordena: primero P, luego S, después superficiales, porque avanzan más rápido (mayor velocidad de propagación).

1. Prototipo A: sismógrafo de palanca con caja de zapatos, lápiz y contrapeso; el lápiz dibuja sobre papel mientras la caja vibra.
2. Prototipo B: esfera con gran inercia (cuerpo pesado) que se mantiene casi inmóvil y una aguja con tinta que registra el movimiento sobre papel sobre tambor (registro tipo Holmès).
3. Prototipo C: sismógrafo horizontal con masa suspendida y aceite para amortiguar vibraciones (registro tipo horizontal).

Respuesta orientativa: cualquiera de los tres es válido; el A es el más sencillo con materiales caseros; el B registra mejor ondas cortas; el C sirve para registrar componentes horizontales amortiguados por el aceite.

1. Materiales (ordenados):

• Una caja de zapatos con tapa
• Un objeto pesado para sujetar la caja
• Lápiz con goma
• Contrapesos para el lápiz (clavos, arandelas, esferas de metal, etc.)
• Plastilina
• Carrete cilíndrico
• Cinta masking tape
• Alambre
• Clips de metal
• Pabilo
• Esfera de metal con oreja de 3 o 4 cm de diámetro
• Esfera de plástico con oreja de 3 o 4 cm de diámetro
• Masa de metal, bloque o cilindro con peso
• Lata chica rellena con arena

2. Materiales adicionales que aparecen en la tabla:

• Papel cuadriculado
• Palitos de madera
• Tacos de madera
• Clavitos de madera
• Clips
• Papel blanco
• Cinta métrica
• Regla
• Cronómetro
• Aceite
• Vasito transparente
• Resorte

3. Herramientas:

• Tijera
• Sierra manual
• Martillo
• Destornillador
• Alicate

1. Se coloca la base del sismógrafo (caja, base de madera o soporte) fija al terreno con un objeto pesado.
2. Se monta la masa inercial (esfera metálica o bloque) suspendida con alambre o hilo fino desde el soporte.
3. Se acopla el registro: aguja con tinta sobre tambor con papel (prototipo B) o lápiz con contrapeso sobre papel cuadriculado (prototipo A).
4. Se ajusta la amortiguación: aceite en el vasito o vasito transparente para disminuir oscilaciones residuales (prototipo C).
5. Se prueba el sismógrafo simulando un terremoto: golpeando suavemente la mesa o el suelo cerca del instrumento.

Respuesta orientativa: el sismógrafo debe dibujar una línea recta en reposo y registrar ondas cuando se sacude la base; la masa debe permanecer casi inmóvil por inercia mientras el resto vibra.
