Proyecto interdisciplinario N.° 2

Áreas asociadas: Astronomía, Física, Lengua, Geometría

Construcción de un telescopio refractor

Materiales

Una lupa grande y otra lupa de diámetro más pequeño, pero de mayor aumento que la anterior

Cuatro o más cilindros de cartón de 30 cm de largo

Un círculo de cartón con un diámetro dos centí- metros mayor que la lupa más pequeña

Pegamento universal

Un compás, tijeras, estile- te y cinta adhesiva

Tela para limpiar las lupas

Objetivo

Experimentar con lentes de diferentes aumentos para obtener un instru- mento que facilite la observación astronómica.

Introducción

A principios del siglo XVII, Galileo Galilei (Italia, 1564-1642) dirigió hacia el cielo el primer telescopio, con la finalidad de desentrañar lo que a simple vista no era posible observar. Poco tiempo antes se había descubierto la utilidad de combinar lentes de diferentes características, colocados a dis- tancias variables para magnificar imágenes, principio en el que se basan los telescopios refractores.

Desde entonces, la tecnología Óptica ha avanzado considerablemente, permitiéndonos obtener imágenes claras y detalladas del cosmos. En esta ocasión elaboraremos un telescopio muy sencillo, que facilitará bellos des- cubrimientos.

Procedimiento

1. Limpia y pega la lupa más grande en el borde de uno de los cilindros de cartón (posiblemente tengas que juntar dos piezas para lograr que su diámetro coincida con el de la lupa), como si el lente fuera una tapa.

2. Inserta dentro del tubo que construiste otro ci- lindro de cartón, el cual será la pieza intermedia movible del telescopio. Haz los ajustes necesarios para que este cilindro no quede demasiado flojo ni tampoco muy apretado,

3. Saca el lente de la lupa más pequeña y úsa- lo como molde para practicar un agujero en el centro del círculo de cartón. Usa el pegamento universal para asegurar este lente al agujero que hiciste. Limpia bien el lente.

4. Pegael círculo de cartón con el lente sobre uno de los bordes de un nuevo cilindro, como si fuera una tapa. Hazlos ajustes necesarios y coloca esta terce- ra pieza dentro de los otros cilindros. El telescopio

estará listo.

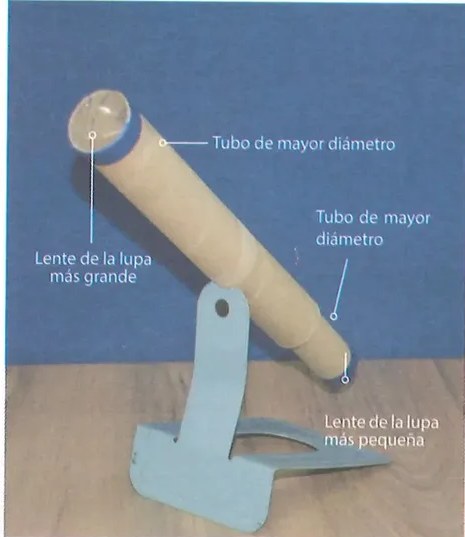

Lente de la lupa más pequeña

Resultados y conclusiones

Prueba el enfoque e intenta obtener imágenes de objetos que se en- cuentren a distancia. Consulta los diferentes tipos de telescopios que existen hoy.

Bibliografía

Reporta las fuentes bibliográficas usadas.
