Tipos de telescopios: reflector, catadióptrico y Cassegrain
Respuesta rápida
Reflector: 2 espejos (cóncavo y plano). Catadióptrico: espejos + lentes. Cassegrain: 3 espejos (primario, secundario y terciario a 45°).
Solución — Página 229
Colección Sk´asolil. Saberes y pensamiento científico. Libro de Educación Secundaria Grado 2° Ciclo Escolar 2025 - 2026
Análisis de la página
Esta página es de teoría y describe el funcionamiento de tres tipos de telescopios. No contiene ejercicios con enunciado numerado, por lo que se explica el contenido y se resuelven las preguntas implícitas de comprensión.
Telescopio reflector
Utiliza un espejo principal cóncavo en el fondo del tubo que concentra la luz de objetos lejanos y forma una imagen amplificada. Un espejo plano secundario, inclinado, recibe esa imagen y la refleja hacia el ocular, donde el ojo la observa.
Trayectoria de la luz: luz exterior \rightarrow espejo principal cóncavo \rightarrow espejo plano secundario \rightarrow ocular \rightarrow ojo.
Telescopio catadióptrico
Combina espejos y lentes. La luz entra por una lente correctora cóncava, llega al fondo del tubo, se refleja en el espejo cóncavo perforado, luego en un espejo convexo y el nuevo reflejo pasa por el orificio central y llega al ocular.
Trayectoria: luz \rightarrow lente correctora \rightarrow espejo cóncavo perforado \rightarrow espejo convexo \rightarrow orificio \rightarrow ocular.

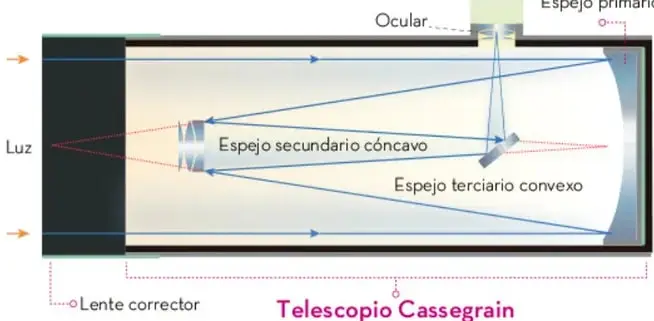

Telescopio Cassegrain
Tiene tres espejos:
- Espejo primario curvo en el fondo del tubo: concentra toda la luz que recoge.
- Espejo secundario cóncavo en la parte delantera: refleja la imagen del primario.
- Espejo terciario convexo (plano inclinado a 45^\circ): envía la luz hacia un lado del tubo, donde está la lente ocular.
Trayectoria: luz \rightarrow espejo primario \rightarrow espejo secundario \rightarrow espejo terciario a 45^\circ \rightarrow ocular.
Respuesta orientativa: Los tres telescopios usan espejos curvos para concentrar la luz, pero se diferencian en el número y disposición de espejos y en el uso de lentes correctoras; el Cassegrain es el más complejo porque emplea tres espejos y desvía la luz lateralmente.
Contenido de la página
Telescopio reflector
El telescopio reflector utiliza un espejo curvo que tiene la capacidad de generar imágenes amplificadas de los objetos lejanos. Además, tiene un espejo plano que recibe la imagen del primero y la refleja hacia el ocular.
Telescopio catadióptrico
El telescopio catadióptrico utiliza espejos y lentes. En él, la luz penetra en el tubo a través de una lente cóncava y llega al fondo del tubo, luego se refleja en el espejo curvo para después reflejarse en otro espejo. El nuevo reflejo pasa a través de un orificio y llega al ocular.
Telescopio Cassegrain
El telescopio Cassegrain tiene tres espejos. El principal es curvo y se encuentra en el fondo del tubo; este espejo concentra toda la luz que recoge del foco.
El segundo espejo, también curvo, se encuentra en la parte delantera del telescopio y refleja la imagen del primer espejo. Esta nueva imagen se refleja en un espejo plano inclinado a 45^\circ y envía la luz hacia un lado del tubo, donde se encuentra la lente ocular.
Tabla
| Tipo de telescopio | Componentes ópticos | Número de espejos |
|---|---|---|
| Reflector | Espejo cóncavo y espejo plano | 2 |
| Catadióptrico | Lente correctora, espejo cóncavo perforado, espejo convexo | 2 |
| Cassegrain | Espejo primario curvo, secundario cóncavo, terciario convexo a 45° | 3 |
Diagramas (3)
graph LR
A[Luz de objeto lejano] --> B[Espejo principal cóncavo]
B --> C[Espejo plano secundario]
C --> D[Ocular]
D --> E[Ojo]
graph LR
A[Luz] --> B[Lente correctora cóncava]
B --> C[Espejo cóncavo perforado]
C --> D[Espejo convexo]
D --> E[Orificio]
E --> F[Ocular]
graph LR
A[Luz] --> B[Espejo primario curvo]
B --> C[Espejo secundario cóncavo]
C --> D[Espejo terciario convexo a 45°]
D --> E[Ocular]
Glosario (6)
- Telescopio reflector
- Instrumento óptico que usa un espejo curvo para concentrar la luz y formar imágenes amplificadas de objetos lejanos.
- Telescopio catadióptrico
- Telescopio que combina espejos y lentes para dirigir la luz hacia el ocular.
- Telescopio Cassegrain
- Telescopio de tres espejos: primario curvo, secundario cóncavo y terciario convexo inclinado a 45°.
- Ocular
- Lente o conjunto de lentes donde se coloca el ojo para observar la imagen formada por el telescopio.
- Espejo cóncavo
- Espejo curvo que converge los rayos de luz hacia un foco.
- Espejo convexo
- Espejo curvo que diverge los rayos de luz.
Preguntas para practicar
¿Qué diferencia hay entre el telescopio reflector y el catadióptrico?
El reflector usa solo espejos (uno curvo y uno plano), mientras que el catadióptrico combina espejos y lentes correctoras para dirigir la luz hacia el ocular.
¿Por qué el telescopio Cassegrain necesita tres espejos?
Porque el espejo primario concentra la luz, el secundario la refleja y el terciario, inclinado a 45°, la desvía lateralmente hacia el ocular, permitiendo una configuración compacta.
Temas y conceptos clave
Figuras de la página (2)
Preguntas que la gente también hace
¿Cuál es la diferencia entre un telescopio reflector y uno refractor?
¿Cómo funciona un telescopio Cassegrain?
¿Qué tipo de espejos utiliza el telescopio catadióptrico?
- • Reflexión de la luz
- • Refracción de la luz
- • Espejos planos y curvos
- • Lentes convergentes y divergentes

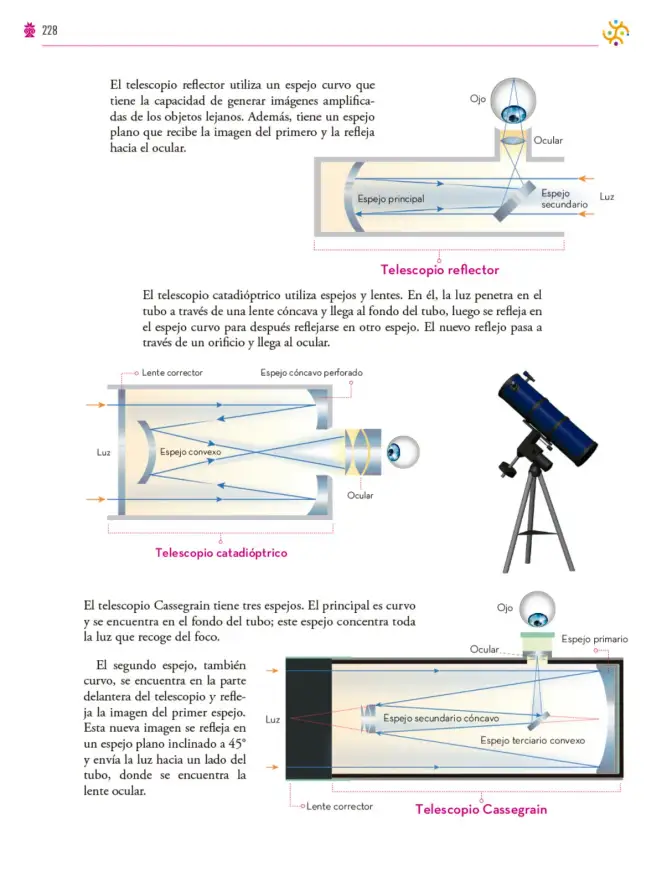

📝 Transcripción de la página (texto seleccionable) 1080 caracteres
El telescopio refector utiliza un espejo curvo que tiene la capacidad de generar imágenes amplificadas de los objetos lejanos. Además, tiene un espejo plano que recibe la imagen del primero y la refeja hacia el ocular.
El telescopio catadióptrico utiliza espejos y lentes. En él, la luz penetra en el tubo a través de una lente cóncava y llega al fondo del tubo, luego se refeja en el espejo curvo para despues reflejarse en otro espejo. El nuevo reflejo pasa a través de un orifi cio y llega al ocular.
El telescopio Cassegrain tiene tres espejos. El principal es curvo y se encuentra en el fondo del tubo; este espejo concentra toda la luz que recoge del foco.
El segundo espejo, también curvo, se encuentra en la parte delantera del telescopio y refleja la imagen del primer espejo.Esta nueva imagen se refleja en un espejo plano inclinado a 45°y envía la luz hacia un lado del tubo, donde se encuentra la lente ocular.
