La fuerza neta o resultante y su representación gráfica

📄 teoria fisica 🎓 secundaria · 2° Secundaria México 🇲🇽 MX 🗣 Español

Página 282

282 de 339

Anterior Página 282 / 339 Siguiente

Respuesta rápida

Fuerza neta = $5\,\text{N}$ hacia la izquierda. Se restan fuerzas de sentidos opuestos y se suman las del mismo sentido.

📚 theory fisica ⭐⭐ Dificultad 2/5 ⏱ 5 min lectura

Solución — Página 282

Colección Sk´asolil. Saberes y pensamiento científico. Libro de Educación Secundaria Grado 2° Ciclo Escolar 2025 - 2026

Análisis del contenido

La página es teórica y no plantea ejercicios numerados. Se explica la representación gráfica de la fuerza y el cálculo de la fuerza neta o resultante.

Representación gráfica de una fuerza

Una fuerza se representa con una flecha colocada en el centro del objeto:

La dirección es la recta sobre la que actúa la fuerza (horizontal, vertical, inclinada).
El sentido lo indica la punta de la flecha (izquierda, derecha, arriba, abajo).
La magnitud o módulo es la longitud de la flecha y se mide en newtons ( $\text{N}$ ).

En la imagen, la persona empuja el auto hacia la derecha: la flecha $\vec{F}_{PA}$ (fuerza de la persona sobre el auto) apunta en ese sentido.

Suma de fuerzas sobre un mismo objeto

Todas las fuerzas se aplican en un punto del objeto, por lo que se pueden sumar vectorialmente:

Si las fuerzas tienen la misma dirección y el mismo sentido, sus magnitudes se suman:

$F_{neta} = F_1 + F_2$

Si las fuerzas tienen la misma dirección pero sentidos contrarios, sus magnitudes se restan:

$F_{neta} = F_1 - F_2$

Ejemplo resuelto de la página

Dos personas tiran de una cuerda en sentidos opuestos:

Fuerza hacia la izquierda: $F_1 = 15\,\text{N}$
Fuerza hacia la derecha: $F_2 = 10\,\text{N}$

Se identifican dirección (horizontal) y sentidos (contrarios).
Como los sentidos son opuestos, se restan las magnitudes:

$F_{neta} = 15\,\text{N} - 10\,\text{N} = 5\,\text{N}$

El sentido de la fuerza neta es el de la fuerza mayor: hacia la izquierda.

Respuesta: la fuerza neta sobre la cuerda es $5\,\text{N}$ hacia la izquierda.

Fuerza neta y leyes de Newton

La fuerza neta es el efecto conjunto de todas las fuerzas que actúan sobre un objeto. Es clave para comprender las leyes de Newton, que explican el movimiento. El texto recuerda que Descartes asociaba el movimiento con la ausencia de fuerza neta, lo que sugiere que la fuerza no es la única causa del movimiento.

Contenido de la página

La manera gráfica de representar la fuerza, donde un cuerpo la aplica sobre otro, es colocando una flecha en el centro del objeto indicando la dirección, magnitud y sentido de ésta; por ejemplo, una persona empujando un auto.

Para saber cuál es el efecto de aplicar varias fuerzas a un mismo objeto, sólo hay que considerar que todas las fuerzas se aplican en un punto del objeto y, por lo tanto, sumarlas. Si las fuerzas actúan en la misma dirección sus magnitudes se suman, o se restan si están en sentido contrario.

Por ejemplo, si dos personas tiran hacia los lados opuestos de una cuerda, uno con una fuerza a la izquierda de $15\,\text{N}$ y el otro con una fuerza a la derecha con magnitud de $10\,\text{N}$ , la dirección de la fuerza se desplaza a la izquierda y, como las fuerzas tienen la misma dirección, pero están en sentido contrario, sus magnitudes se restan:

$15\,\text{N} - 10\,\text{N} = 5\,\text{N}$

Por lo que la suma de fuerzas sobre la cuerda es de $5\,\text{N}$ y va hacia la izquierda.

La suma de fuerzas que actúan sobre un objeto también se conoce como fuerza neta o fuerza resultante; es decir, la fuerza neta es el efecto de todas las fuerzas que actúan sobre el objeto.

La fuerza neta es el fenómeno que interfiere en el movimiento de un objeto. Este concepto es importante para poder comprender las leyes de Newton, las cuales explican el movimiento de los objetos. Aparentemente, la causa es la fuerza neta que actúa sobre un objeto, pero el enunciado de Descartes sobre el movimiento habla sobre la ausencia de fuerza neta, por lo que la fuerza no parece ser la única causa de que algo se mueva.

Ejemplos resueltos

Dos personas tiran de una cuerda en sentidos opuestos: una con $15\,\text{N}$ hacia la izquierda y otra con $10\,\text{N}$ hacia la derecha. ¿Cuál es la fuerza neta?

Las fuerzas tienen la misma dirección (horizontal) pero sentidos contrarios, por lo que se restan sus magnitudes:

$F_{neta} = 15\,\text{N} - 10\,\text{N} = 5\,\text{N}$

El sentido de la fuerza neta es el de la fuerza mayor: hacia la izquierda.

Tabla

Situación	Dirección	Sentido	Operación	Resultado
Dos fuerzas iguales	Igual	Igual	Suma	Mayor magnitud
Dos fuerzas opuestas	Igual	Contrario	Resta	Diferencia de magnitudes
Fuerzas perpendiculares	Distinta	Distinto	Suma vectorial	Resultante diagonal

Diagrama

flowchart LR
    A[Fuerza] --> B[Representación gráfica]
    B --> C[Flecha en el centro del objeto]
    C --> D[Dirección]
    C --> E[Sentido]
    C --> F[Magnitud en N]
    A --> G[Fuerza neta o resultante]
    G --> H[Mismo sentido: se suman]
    G --> I[Sentidos contrarios: se restan]

Fórmulas y ecuaciones

$F_{neta}$ = $F_1$ + $F_2$ $\quad$ $\text{(mismo sentido)}$

$F_{neta}$ = $F_1$ - $F_2$ $\quad$ $\text{(sentidos contrarios)}$

$F_{neta}$ = $F_1$ + $F_2$

$F_{neta}$ = $F_1$ - $F_2$

$15\$ , $\text{N}$ - $10\$ , $\text{N}$ = $5\$ , $\text{N}$

Glosario (5)

Fuerza: Interacción capaz de modificar el estado de reposo o movimiento de un cuerpo; se mide en newtons (N).
Dirección: Recta sobre la cual actúa una fuerza (horizontal, vertical o inclinada).
Sentido: Orientación de la fuerza sobre su dirección, indicada por la punta de la flecha.
Magnitud: Valor numérico o intensidad de la fuerza, expresado en newtons.
Fuerza neta: Suma vectorial de todas las fuerzas que actúan sobre un objeto; también llamada fuerza resultante.

Preguntas para practicar

¿Por qué se dice que la fuerza no parece ser la única causa del movimiento?

Porque el enunciado de Descartes plantea que un cuerpo puede moverse cuando la fuerza neta es nula, es decir, en ausencia de fuerza. Esto muestra que el movimiento no depende únicamente de la fuerza aplicada, sino también de la inercia del cuerpo, idea que Newton desarrolló en sus leyes.

Temas y conceptos clave

Representación gráfica de la fuerzaSuma y resta de fuerzasFuerza neta o resultanteIntroducción a las leyes de NewtonFuerzaDirecciónSentidoMagnitudFuerza netaFuerza resultanteNewton (N)

¿Te fue útil esta página?

Figuras de la página (2)

Persona empujando un auto hacia la derecha; se muestra la flecha $\vec{F}_{PA}$ con la etiqueta 'Fuerza de la persona sobre el auto'. — Figura 1 image

Dos personas tirando de una cuerda en sentidos opuestos: una con $15\,\text{N}$ hacia la izquierda y otra con $10\,\text{N}$ hacia la derecha. — Figura 2 image

Preguntas que la gente también hace

¿Cómo se calcula la fuerza neta cuando las fuerzas tienen la misma dirección y sentido?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

¿Qué diferencia hay entre dirección y sentido de una fuerza?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

¿Por qué la fuerza neta es importante para las leyes de Newton?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

📌 Antes de leer esto

• Concepto de fuerza y su unidad (newton)
• Operaciones básicas de suma y resta
• Nociones de dirección y sentido

Siguiente tema sugerido

Primera ley de Newton: ley de la inercia

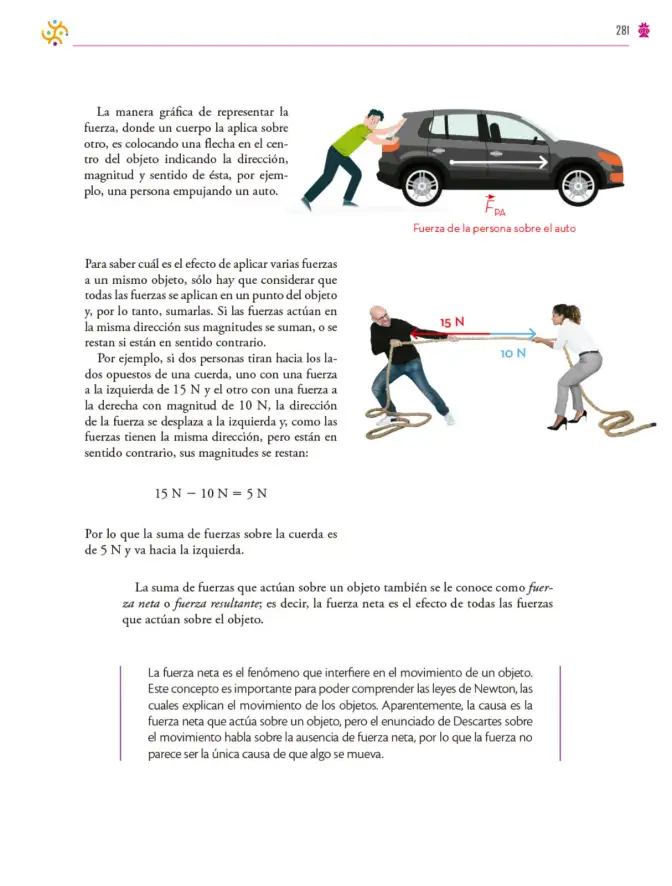

📝 Transcripción de la página (texto seleccionable) 1730 caracteres

La manera gráfica de representar la fuerza, donde un cuerpo la aplica sobre otro, es colocando una flecha en el centro del objeto indicando la dirección,magnitud y sentido de ésta, por ejemplo, una persona empujando un auto.

Por ejemplo, si dos personas tiran hacia los lados opuestos de una cuerda, uno con una fuerza a la izquierda de 15 N y el otro con una fuerza a la derecha con magnitud de 10 N, la dirección de la fuerza se desplaza a la izquierda y, como las fuerzas tienen la misma dirección, pero están en sentido contrario, sus magnitudes se restan:

$15\;N-10\;N=5\;N$

Por lo que la suma de fuerzas sobre la cuerda es de 5 N y va hacia la izquierda.

La suma de fuerzas que actúan sobre un objeto también se le conoce como fuerza neta o fuerza resultante; es decir, la fuerza neta es el efecto de todas las fuerzas que actúan sobre el objeto.

La fuerza neta es el fenómeno que interfere en el movimiento de un objeto.Este concepto es importante para poder comprender las leyes de Newton, las cuales explican el movimiento de los objetos. Aparentemente, la causa es la fuerza neta que actúa sobre un objeto, pero el enunciado de Descartes sobre el movimiento habla sobre la ausencia de fuerza neta, por lo que la fuerza no parece ser la única causa de que algo se mueva.
