Crea tus juguetes ópticos: taumátropo, fenaquistiscopio y zoótropo

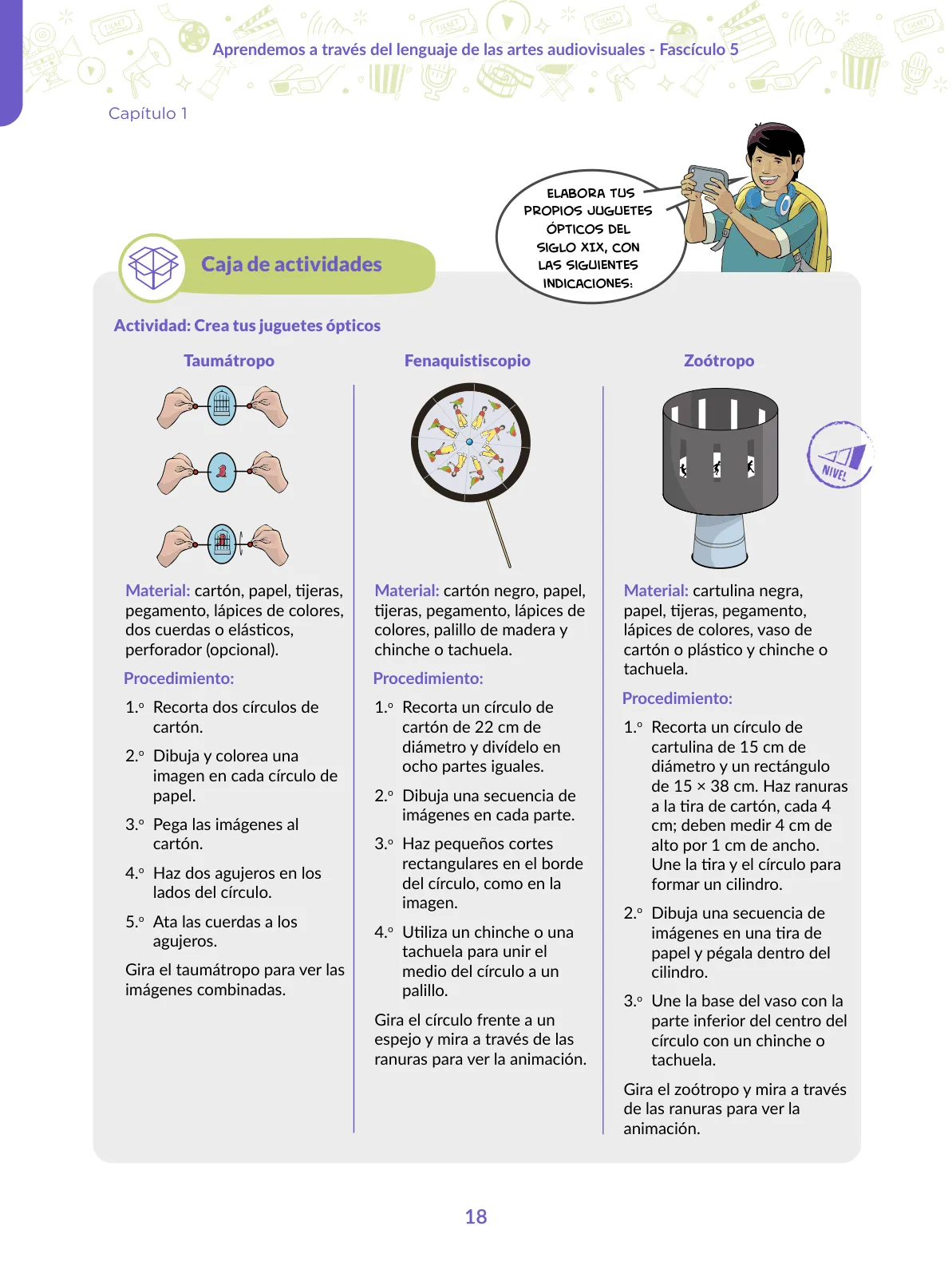

Actividad: Crea tus juguetes ópticos

La página propone elaborar tres juguetes ópticos del siglo XIX siguiendo las indicaciones de cada ficha. A continuación se resuelve cada construcción paso a paso, con las medidas y los cálculos implicados.

Taumátropo

1. Recorta dos círculos de cartón del mismo diámetro (unos 8\text{–}10 \, \text{cm}).
2. Dibuja y colorea una imagen distinta en cada círculo de papel (por ejemplo, un ave y una jaula).
3. Pega cada imagen sobre un círculo de cartón.
4. Perfora dos agujeros laterales, en extremos opuestos del diámetro.
5. Ata una cuerda o elástico en cada agujero.
6. Gira el taumátropo tomando las cuerdas entre los dedos: al girar rápido, las dos imágenes se fusionan en una sola.

Respuesta: el taumátropo funciona porque el ojo retiene cada imagen una fracción de segundo (persistencia retiniana) y las percibe combinadas.

Fenaquistiscopio

1. Recorta un círculo de cartón de 22 \, \text{cm} de diámetro y divídelo en 8 partes iguales. Cada sector mide: \frac{360^\circ}{8} = 45^\circ
2. Dibuja una secuencia de imágenes (una por sector) que represente un movimiento progresivo.
3. Haz un corte rectangular en el borde de cada sector, junto a cada imagen.
4. Une el centro del círculo a un palillo con un chinche o tachuela, dejando que gire libremente.
5. Gira el disco frente a un espejo y observa a través de las ranuras.

Respuesta: al mirar por las ranuras mientras gira, cada imagen se ve un instante y el cerebro las une como una animación continua.

Zoótropo

1. Recorta un círculo de cartulina de 15 \, \text{cm} de diámetro y un rectángulo de 15 \times 38 \, \text{cm}.
2. Haz ranuras cada 4 \, \text{cm} a lo largo de la tira; cada ranura mide 4 \, \text{cm} de alto por 1 \, \text{cm} de ancho. Número de ranuras: \frac{38}{4} = 9.5 \approx 9 \text{ ranuras}
3. Une la tira y el círculo para formar un cilindro.
4. Dibuja una secuencia de imágenes en una tira de papel y pégala dentro del cilindro.
5. Une la base del vaso con el centro inferior del círculo usando un chinche o tachuela.
6. Gira el cilindro y mira por las ranuras.

Respuesta: el zoótropo genera la ilusión de movimiento porque las ranuras actúan como obturador y las imágenes sucesivas se perciben como una animación.

Comparación de los tres juguetes

Respuesta orientativa: los tres aprovechan la persistencia retiniana; el taumátropo combina dos imágenes, mientras el fenaquistiscopio y el zoótropo crean animaciones con varias imágenes en movimiento.
