Diseño de sistema de drenaje de agua de lluvia en módulos educativos prefabricados

Contenido de la página

Página dirigida al docente que desmonta tres creencias erróneas sobre la competencia «Resuelve problemas de forma, movimiento y localización» y presenta una situación problemática contextualizada.

1. Las capacidades no se trabajan aisladas: están interrelacionadas y se desarrollan en conjunto, lo que enriquece el aprendizaje.
2. «Modela objetos con formas geométricas» no se limita a problemas abstractos: debe aplicarse a situaciones reales, como el diseño de sistemas de drenaje.
3. Modelar no es lo mismo que usar estrategias: modelar es representar la realidad con formas geométricas; usar estrategias es seleccionar procedimientos y herramientas geométricas para resolver el problema.

Situación problemática presentada

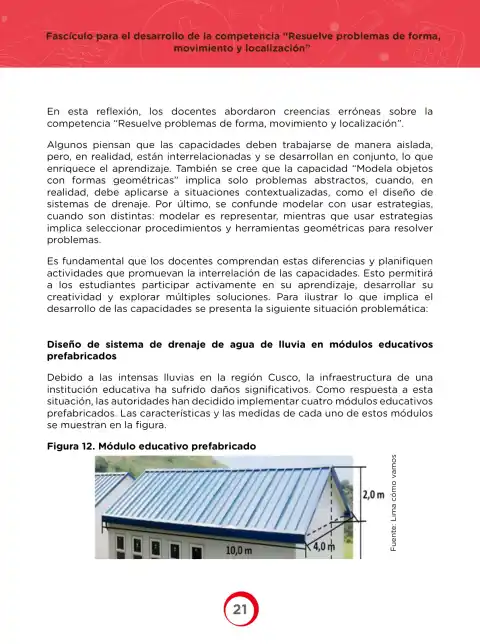

Debido a las intensas lluvias en la región Cusco, la infraestructura de una institución educativa sufrió daños, por lo que se implementarán cuatro módulos educativos prefabricados. La figura 12 muestra las medidas de cada módulo: largo 10{,}0 \, \text{m}, ancho 4{,}0 \, \text{m} y altura 2{,}0 \, \text{m}, con techo a dos aguas.

Análisis geométrico orientativo

El módulo se modela como un prisma rectangular (paralelepípedo) de base 10{,}0 \, \text{m} \times 4{,}0 \, \text{m} y altura 2{,}0 \, \text{m}, coronado por un techo inclinado a dos aguas.

1. Área de la base (huella del módulo):

A_{base} = 10{,}0 \times 4{,}0 = 40 \, \text{m}^{2}

2. Volumen del cuerpo principal:

V = 10{,}0 \times 4{,}0 \times 2{,}0 = 80 \, \text{m}^{3}

3. Área lateral (superficie de muros y superficie expuesta de captación):

A_{lateral} = 2(10{,}0 \times 2{,}0) + 2(4{,}0 \times 2{,}0) = 40 + 16 = 56 \, \text{m}^{2}

4. Para cuatro módulos iguales, los valores se multiplican por 4: A_{base} = 160 \, \text{m}^{2}, V = 320 \, \text{m}^{3}, A_{lateral} = 224 \, \text{m}^{2}.

Respuesta orientativa: el modelado consiste en representar cada módulo con un prisma rectangular de 10{,}0 \, \text{m} \times 4{,}0 \, \text{m} \times 2{,}0 \, \text{m}; a partir de ese modelo se calculan áreas y volúmenes (por ejemplo, 40 \, \text{m}^{2} de base y 80 \, \text{m}^{3} por módulo) que permiten dimensionar el sistema de drenaje de agua de lluvia.
