Modela objetos con formas geométricas y sus transformaciones: sistema de canaletas

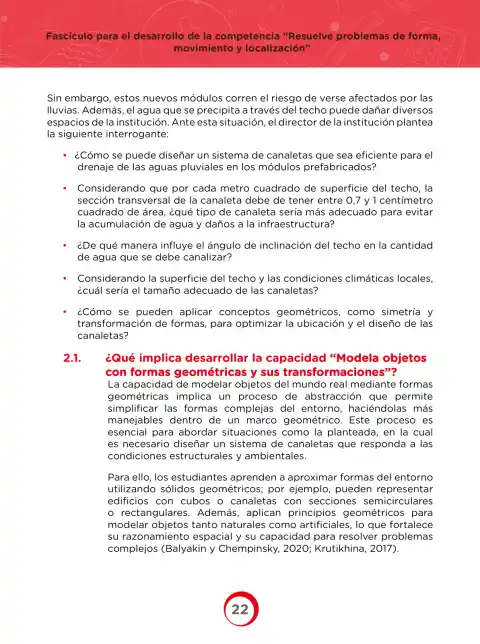

¿Cómo se puede diseñar un sistema de canaletas que sea eficiente para el drenaje de las aguas pluviales en los módulos prefabricados?

1. Se modela el techo como un rectángulo o paralelogramo y se calcula su superficie total S.
2. Se dimensiona la sección transversal de la canaleta con la razón dada: entre 0{,}7 y 1\,\text{cm}^{2} por cada 1\,\text{m}^{2} de techo.
3. Se elige la forma de la sección (semicircular o rectangular) que logre esa área con la menor cantidad de material.
4. Se da una pendiente longitudinal de al menos 1\% y se colocan bajantes verticales cada 8 a 10\,\text{m}.

Respuesta orientativa: Un sistema eficiente se diseña modelando el techo con formas geométricas, calculando el área de captación, dimensionando la sección de la canaleta con la razón 0{,}7–1\,\text{cm}^{2} por metro cuadrado y usando secciones semicirculares o rectangulares con pendiente longitudinal y bajantes periódicas.

Por cada metro cuadrado de techo, la sección transversal de la canaleta debe tener entre 0{,}7 y 1\,\text{cm}^{2} de área. ¿Qué tipo de canaleta es más adecuada?

1. Se toma un techo de ejemplo: S = 120\,\text{m}^{2}.
2. Área mínima necesaria: A_{min} = 120 \times 0{,}7 = 84\,\text{cm}^{2}.
3. Área máxima: A_{max} = 120 \times 1 = 120\,\text{cm}^{2}.
4. Canaleta semicircular: A = \frac{\pi r^{2}}{2} \Rightarrow r = \sqrt{\frac{2A}{\pi}}. r_{min} = \sqrt{\frac{2(84)}{\pi}} = \sqrt{53{,}5} \approx 7{,}3\,\text{cm}; r_{max} = \sqrt{\frac{2(120)}{\pi}} = \sqrt{76{,}4} \approx 8{,}7\,\text{cm}.
5. Diámetro necesario: entre 14{,}6\,\text{cm} y 17{,}5\,\text{cm}.
6. Canaleta rectangular con ancho b = 12\,\text{cm}: h = \frac{A}{b}, es decir h entre 7\,\text{cm} y 10\,\text{cm}.

¿De qué manera influye el ángulo de inclinación del techo en la cantidad de agua que se debe canalizar?

1. El agua captada depende de la proyección horizontal del techo: S_{h} = S\cos\theta, donde \theta es el ángulo de inclinación.
2. La velocidad de escurrimiento crece con la componente de la gravedad: a = g\sin\theta.
3. A mayor \theta, mayor velocidad y menor tiempo de contacto; a menor \theta, el agua se estanca y la canaleta debe sobredimensionarse.

¿Cuál sería el tamaño adecuado de las canaletas según la superficie del techo y el clima local?

1. Se mide la superficie de captación: S = 120\,\text{m}^{2}.
2. Se aplica la razón normativa: A = k \cdot S con 0{,}7 \le k \le 1\,\text{cm}^{2}/\text{m}^{2}.
3. A_{min} = 84\,\text{cm}^{2} y A_{max} = 120\,\text{cm}^{2}.
4. En zona de lluvias intensas se toma el extremo superior (k = 1).

¿Cómo se pueden aplicar la simetría y la transformación de formas para optimizar la ubicación y el diseño de las canaletas?

1. La simetría axial respecto al eje central del techo permite repartir las canaletas en dos mitades iguales.
2. La traslación (traslación de vectores iguales) replica el mismo módulo de canaleta a lo largo de la fachada.
3. La rotación de 180^\circ permite reutilizar el mismo diseño en los extremos del techo.

Sección 2.1

¿Qué implica desarrollar la capacidad "Modela objetos con formas geométricas y sus transformaciones"?

1. Implica abstraer: reemplazar la forma real y compleja (techo, canaleta) por un modelo geométrico manejable.
2. Implica aproximar: representar edificios con cubos y canaletas con secciones semicirculares o rectangulares.
3. Implica transformar: aplicar simetrías, traslaciones y rotaciones para ubicar y repetir los elementos del diseño.
4. Implica validar: comprobar que el modelo responde a las condiciones estructurales y ambientales.

Respuesta orientativa: Desarrollar esta capacidad implica traducir objetos reales a formas geométricas, operar con ellas mediante transformaciones y usar ese modelo para resolver problemas del entorno, fortaleciendo el razonamiento espacial (Balyakin y Chempinsky, 2020; Krutikhina, 2017).
