Especificaciones de las piezas del sistema de canaletas y bajante

Descripción general

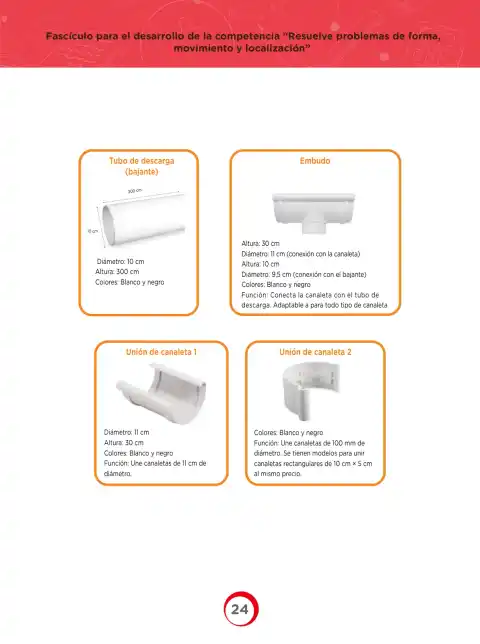

La página presenta la ficha técnica de cuatro piezas de un sistema de canaletas para evacuar agua de lluvia. No contiene ejercicios propuestos: su función es proporcionar los datos (diámetros, alturas, longitudes) que se usarán en las páginas siguientes para resolver problemas de forma, movimiento y localización.

Todas las medidas están en centímetros (cm), excepto una que aparece en milímetros (mm), lo que obliga a convertir unidades antes de comparar.

Pieza 1: Tubo de descarga (bajante)

• Diámetro: 10 cm
• Altura (largo): 300 cm
• Colores: blanco y negro

Es un cilindro recto hueco por el que baja el agua desde el embudo hacia el desagüe.

Pieza 2: Embudo

• Altura total: 30 cm
• Altura de la parte recta: 10 cm
• Diámetro de la conexión con la canaleta (boca superior): 11 cm
• Diámetro de la conexión con el bajante (boca inferior): 9{,}5 cm
• Colores: blanco y negro
• Función: conecta la canaleta con el tubo de descarga; es adaptable a todo tipo de canaleta.

Pieza 3: Unión de canaleta 1

• Diámetro: 11 cm
• Altura: 30 cm
• Colores: blanco y negro
• Función: unir canaletas de 11 cm de diámetro.

Pieza 4: Unión de canaleta 2

• Colores: blanco y negro
• Función: unir canaletas de 100 mm de diámetro. También hay modelos para canaletas rectangulares de 10 \text{ cm} \times 5 \text{ cm} al mismo precio.

Conversión necesaria: 100 \text{ mm} = \dfrac{100}{10} \text{ cm} = 10 \text{ cm}.

Análisis complementario (datos derivados)

1. Compatibilidades de diámetro. El bajante (10 cm) coincide con la unión de canaleta 2 (100 \text{ mm} = 10 cm). La canaleta (11 cm) coincide con la unión de canaleta 1 (11 cm) y con la boca superior del embudo (11 cm).
2. Desajuste del embudo. La boca inferior del embudo mide 9{,}5 cm, pero el bajante mide 10 cm; hay una diferencia de 10 - 9{,}5 = 0{,}5 cm que exige una pieza de ajuste o sellado.
3. Volumen del bajante (cilindro, r = 5 cm, h = 300 cm): V = \pi r^{2} h = \pi (5)^{2}(300) = 7500\pi \approx 23\,561{,}94 \text{ cm}^{3} \approx 23{,}56 \text{ L}

A_{L} = 2\pi r h = 2\pi (5)(300) = 3000\pi \approx 9424{,}78 \text{ cm}^{2}

Idea clave: antes de calcular hay que unificar unidades; comparar 100 mm con 10 cm solo es posible tras convertir.
