Canaletas: tipos, formas, materiales y dimensiones

Contenido: las canaletas y sus características

Las canaletas son estructuras esenciales que guían el agua de lluvia desde los techos hacia los desagües o sistemas de recolección, evitando que el agua dañe los cimientos y las paredes de las edificaciones.

Se clasifican según su forma (semicirculares, rectangulares o trapezoidales) y según su material (acero, cobre o PVC), cada uno con distinta duración según el mantenimiento recibido.

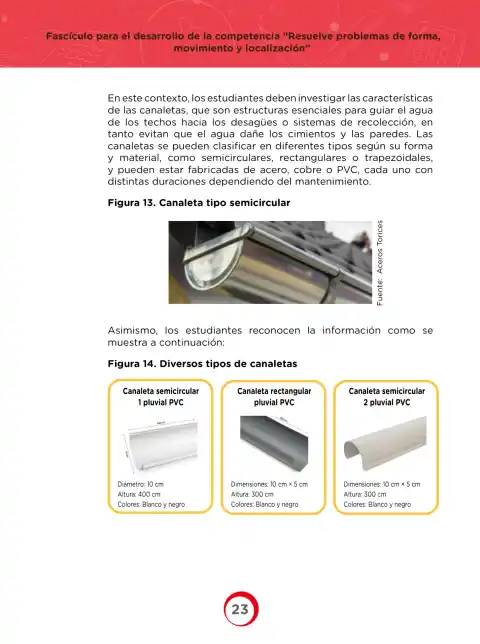

Figura 13. Canaleta tipo semicircular

Muestra una canaleta metálica de sección semicircular instalada en el borde de un techo. Fuente: Aceros Torices (fotografía).

Figura 14. Diversos tipos de canaletas

Se comparan tres modelos comerciales de PVC:

Análisis matemático de las dimensiones (Figura 14)

A partir de los datos se puede estimar la capacidad de cada canaleta calculando el área de su sección transversal y el volumen de agua que puede transportar.

Canaleta semicircular 1 pluvial

1. El diámetro es 10\,\text{cm}, por lo que el radio es r = 5\,\text{cm}.
2. Área del semicírculo: A = \frac{1}{2}\pi r^{2} = \frac{1}{2}\pi (5)^{2} = 12{,}5\pi \approx 39{,}27\,\text{cm}^{2}.
3. Volumen con longitud L = 400\,\text{cm}: V = A \cdot L = 39{,}27 \cdot 400 \approx 15\,708\,\text{cm}^{3} \approx 15{,}7\,\text{L}.

Resultado: sección \approx 39{,}27\,\text{cm}^{2}; capacidad \approx 15{,}7\,\text{L}.

Canaleta rectangular pluvial

1. Área del rectángulo: A = b \cdot h = 10 \cdot 5 = 50\,\text{cm}^{2}.
2. Volumen con longitud L = 300\,\text{cm}: V = 50 \cdot 300 = 15\,000\,\text{cm}^{3} = 15\,\text{L}.

Resultado: sección 50\,\text{cm}^{2}; capacidad 15\,\text{L}.

Canaleta semicircular 2 pluvial

1. Se reportan las mismas medidas del modelo rectangular (10\,\text{cm} \times 5\,\text{cm}) con longitud 300\,\text{cm}.
2. Si se interpreta como sección rectangular: A = 50\,\text{cm}^{2} y V = 15\,000\,\text{cm}^{3} = 15\,\text{L}.
3. Si se interpreta como semicírculo de diámetro 10\,\text{cm}: A = 12{,}5\pi \approx 39{,}27\,\text{cm}^{2} y V \approx 39{,}27 \cdot 300 \approx 11\,781\,\text{cm}^{3} \approx 11{,}8\,\text{L}.

Resultado: con los datos impresos, la interpretación rectangular da 50\,\text{cm}^{2} y 15\,\text{L}.

Actividad sugerida por el texto

El texto indica que los estudiantes deben investigar las características de las canaletas. Una respuesta orientativa: las canaletas semicirculares ofrecen mayor capacidad hidráulica por unidad de material y menos obstrucciones; las rectangulares se integran mejor a fachadas rectas y son más fáciles de fabricar; el PVC es económico, ligero y resistente a la corrosión, mientras el acero y el cobre son más duraderos pero costosos.
