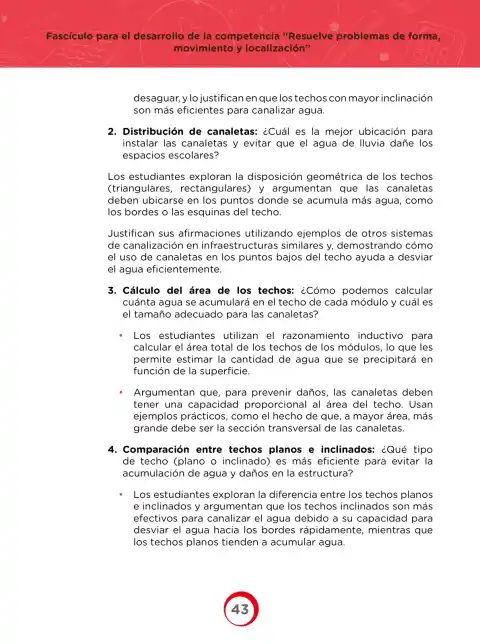

Distribución de canaletas y cálculo del área de techos

¿Cuál es la mejor ubicación para instalar las canaletas y evitar que el agua de lluvia dañe los espacios escolares?

1. Identificar puntos de acumulación: en techos inclinados el agua escurre hacia los bordes o aleros; en techos con esquinas, hacia las esquinas de menor cota.
2. Ubicar canaletas en esos bordes y esquinas, con pendiente hacia las bajantes.
3. Justificar: la gravedad lleva el agua a la parte más baja; si la canaleta está en el punto bajo, recoge y desvía el agua.

Respuesta orientativa: La mejor ubicación es en los bordes, aleros y esquinas de menor altura del techo, donde el agua se acumula por gravedad, dirigiendo el flujo hacia las bajantes.

¿Cómo podemos calcular cuánta agua se acumulará en el techo de cada módulo y cuál es el tamaño adecuado para las canaletas?

1. Calcular el área total del techo: si es rectangular, A = b \times h; si es triangular, A = \frac{b \times h}{2}; si es compuesto, sumar las áreas parciales.
2. Estimar el agua: V = A \times P, donde P es la precipitación en mm (1 mm = 1 L/m²). Así, V(\text{L}) = A(\text{m}^2) \times P(\text{mm}).
3. Calcular el caudal: Q = \frac{V}{t}.
4. Elegir el tamaño de canaleta: su sección transversal debe ser proporcional al área del techo y al caudal; a mayor área, mayor sección.
5. Verificar que la canaleta y la bajante conduzcan el caudal sin desbordarse.

Respuesta orientativa: Se calcula el área de cada techo con fórmulas geométricas, se multiplica por la precipitación para estimar el volumen y se elige una canaleta de sección proporcional al caudal.

¿Qué tipo de techo (plano o inclinado) es más eficiente para evitar la acumulación de agua y daños en la estructura?

1. Comparar escurrimiento: en techo inclinado, la pendiente desvía el agua hacia los bordes rápidamente.
2. En techo plano, el agua tiende a estancarse, salvo que tenga pendiente mínima y canaletas.
3. Evaluar daños: la acumulación aumenta carga y filtración; el inclinado reduce ese riesgo.

Respuesta orientativa: El techo inclinado es más eficiente porque la pendiente facilita el escurrimiento hacia las canaletas y evita acumulación de agua y daños estructurales.
