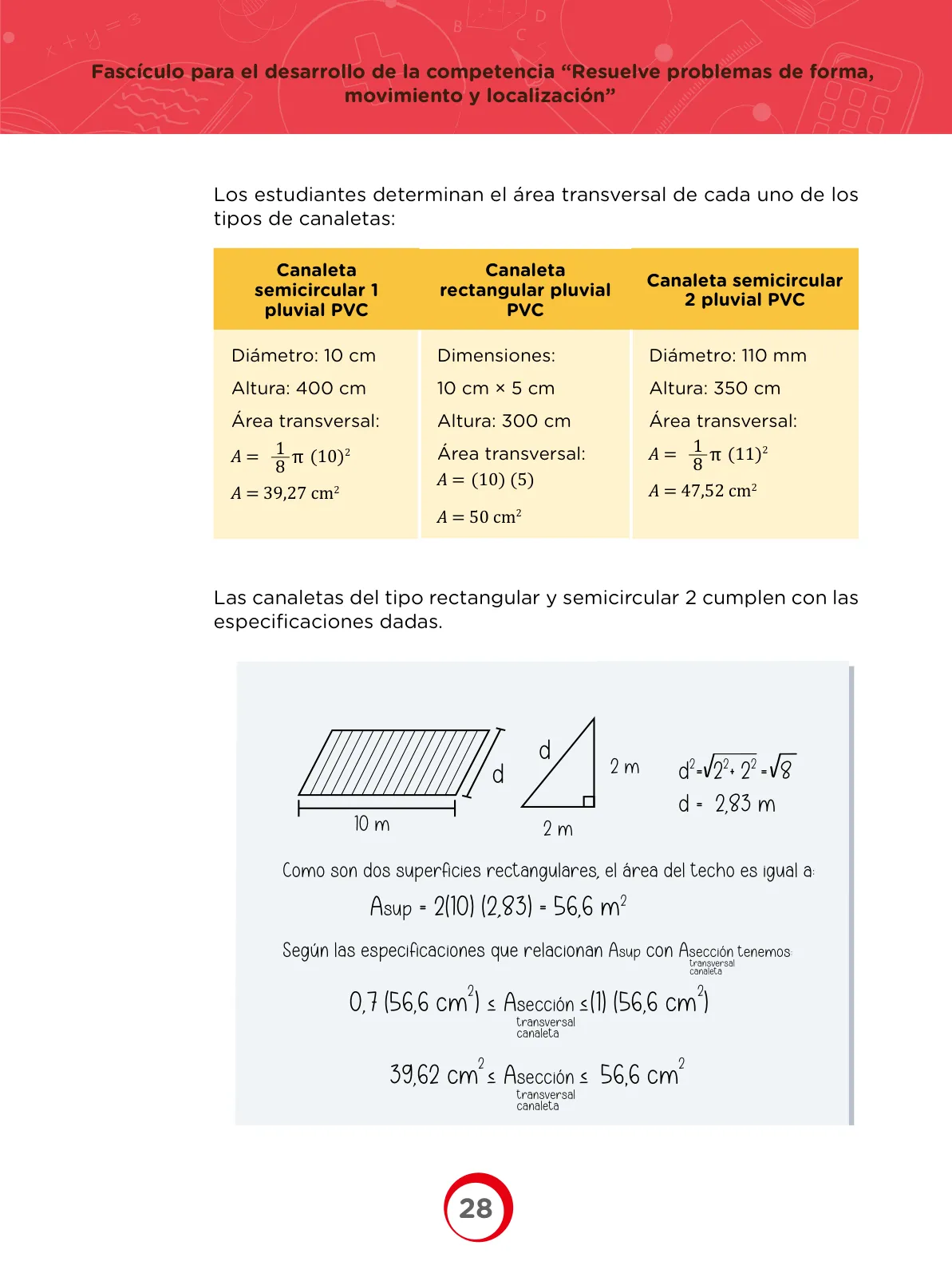

Página — Matematica SECUNDARIA (pág. 28)

Los estudiantes determinan el área transversal de cada uno de los tipos de canaletas:

Las canaletas del tipo rectangular y semicircular 2 cumplen con las especificaciones dadas.

d^{2}=\sqrt{2^{2}+2^{2}}=\sqrt{8}

Como son dos superficies rectangulares, el área del techo es igual a:

A_{\mathrm{s u p}}=2(10)(2.83)=56.6m^{2}

Según las especificaciones que relacionan Asup con \underset{\underset{\mathrm{c a n d e t}}{\mathrm{A s e c c i o n}}}{\mathrm{t r a n s v e r s a l}} tenemos

\begin{array}{c}{0,7(56,6\mathrm{c m}^{2})\leq A_{\mathrm{t r a n s v e r s a l}}\leq(1)(56,6\mathrm{c m}^{2})}\\ {39,62\mathrm{c m}^{2}\leq A_{\mathrm{t r a n s v e r s a l}}\leq56,6\mathrm{c m}^{2}}\end{array}

Canaleta semicircular 1 pluvial Pvc	Canaleta rectangular pluvial PVC	Canaleta semicircular 2 pluvial PvC
Diámetro: 10 cm Altura:400 cm A=\frac{1}{8}\pi(10)^2 A=39,27cm^2 \acute{\mathsf{A}}\mathsf{r e a}\mathsf{t r a n s v e r s a l};	Dimensiones: 10 Altura: 300 cm A=50cm^2 A=(10)(5) \mathrm{cm}\times5\ \mathrm{cm} \acute{\mathsf{A}}\mathsf{r e a}\mathsf{t r a n s v e r s a l};	Diámetro: 110 mm Altura: 350 cm Área transversal: A=\frac{1}{8}\pi(11)^2 A=47,52cm^2
