Procedimiento: cómo construir la Mano robótica

Introducción

Además del objeto que construyeron, ¡existen aparatos que permiten tomar objetos que están fuera de su alcance!

En plenaria, y con ayuda de su maestro, lean el siguiente procedimiento. ¡Realícenlo de manera individual! Ayúdense en caso de ser necesario.

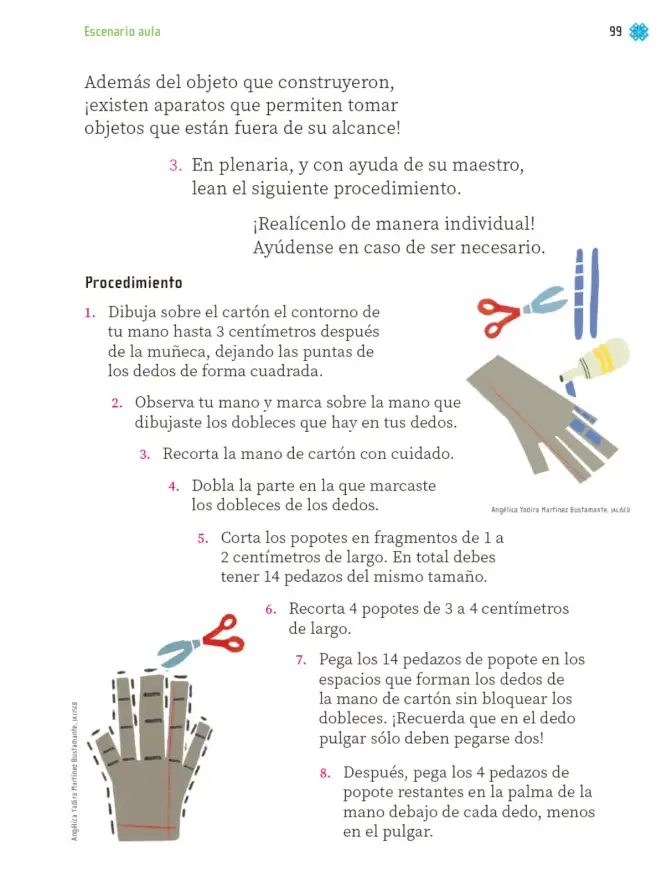

Procedimiento (Mano robótica)

Paso 1

Dibuja sobre el cartón el contorno de tu mano hasta 3 centímetros después de la muñeca, dejando las puntas de los dedos de forma cuadrada.

1. Apoya tu mano sobre el cartón con los dedos separados.
2. Traza el contorno extendiéndolo 3 cm por debajo de la muñeca.
3. Cierra las puntas de los dedos en línea recta (cuadrada), no redonda.

Paso 2

Observa tu mano y marca sobre la mano que dibujaste los dobleces que hay en tus dedos.

1. Dobla y estira cada dedo de tu mano real.
2. Marca con lápiz las líneas donde tu dedo se dobla (las articulaciones).

Paso 3

Recorta la mano de cartón con cuidado.

1. Con tijeras de punta redonda sigue la línea del contorno.
2. Guarda los recortes de cartón para reutilizarlos.

Paso 4

Dobla la parte en la que marcaste los dobleces de los dedos.

1. Dobla hacia adelante y hacia atrás cada línea marcada.
2. Los dobleces deben moverse fácil, como las articulaciones de tus dedos.

Paso 5

Corta los popotes en fragmentos de 1 a 2 centímetros de largo. En total debes tener 14 pedazos del mismo tamaño.

1. Mide 1 a 2 cm con la regla y corta fragmentos iguales.
2. Cuenta: se necesitan 14 pedazos en total.

Cuenta de verificación: 3 dedos con 4 pedazos cada uno 3 \times 4 = 12, más 2 pedazos del pulgar: 12 + 2 = 14. La cuenta cierra.

Paso 6

Recorta 4 popotes de 3 a 4 centímetros de largo.

1. Mide 3 a 4 cm y corta 4 piezas más largas.
2. Estas irán en la palma; en total se usan 14 + 4 = 18 pedazos de popote.

Paso 7

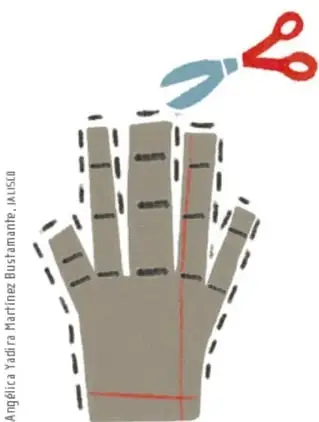

Pega los 14 pedazos de popote en los espacios que forman los dedos de la mano de cartón sin bloquear los dobleces. ¡Recuerda que en el dedo pulgar sólo deben pegarse dos!

1. Coloca un fragmento de popote en cada tramo de dedo entre dobleces.
2. Pega con silicón frío o pegamento blanco.
3. Verifica que los popotes NO tapen las líneas de los dobleces.
4. En el pulgar pega solo 2 fragmentos.

Paso 8

Después, pega los 4 pedazos de popote restantes en la palma de la mano debajo de cada dedo, menos en el pulgar.

1. Coloca los 4 popotes largos (de 3 a 4 cm) en la palma, alineados con índice, medio, anular y meñique.
2. Pégalos firmes: servirán de guía para los estambres (cuerdas) del paso siguiente del proyecto.

Respuesta: al terminar, la mano de cartón tiene dedos con dobleces libres, reforzados con 14 fragmentos de popote en los dedos y 4 en la palma (18 en total), lista para instalar los estambres que harán que los dedos se muevan como una mano robótica.
