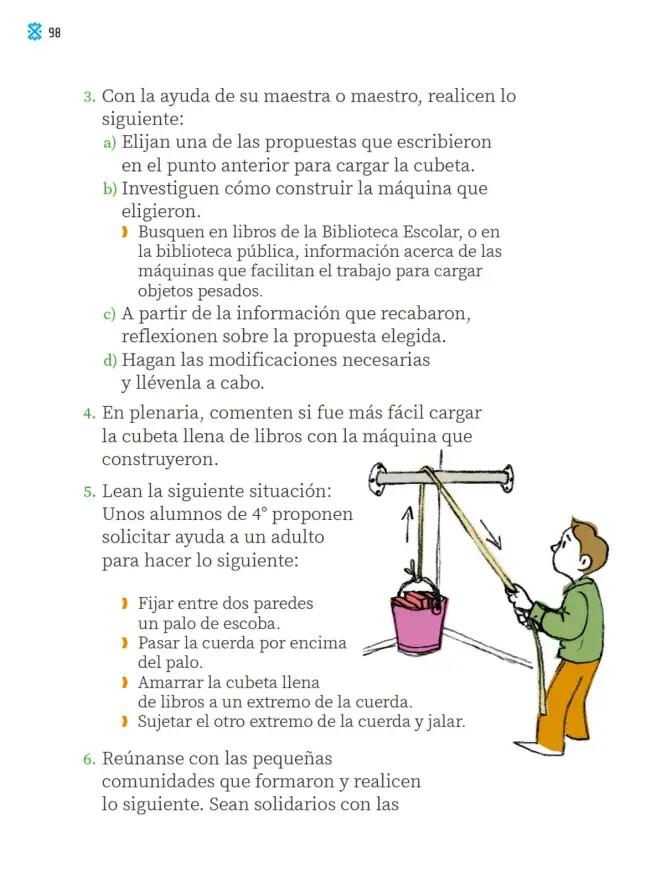

Con la ayuda de su maestra o maestro, realicen los siguientes pasos para cargar la cubeta con una máquina.
Elijan una de las propuestas que escribieron en el punto anterior para cargar la cubeta.
- Entre las propuestas habituales están: usar una rampa, usar una palanca, usar una cuerda con un punto de apoyo (polea improvisada) o pedir ayuda a otra persona.
- Una buena elección para "cargar" (levantar) la cubeta hacia arriba es la cuerda pasada por encima de un palo horizontal, porque convierte el jalón hacia abajo en un tirón hacia arriba.
Elegimos la propuesta de pasar una cuerda por encima de un palo fijo y amarrar la cubeta a un extremo (una polea improvisada).
Investiguen cómo construir la máquina que eligieron. Busquen en libros de la Biblioteca Escolar o de la biblioteca pública información sobre máquinas que facilitan el trabajo para cargar objetos pesados.
- Se localizan libros de ciencias o de tecnología en la Biblioteca Escolar o en la biblioteca pública.
- Se buscan palabras clave: "máquinas simples", "polea", "cuerda", "cargar objetos pesados".
- Se registran los datos: materiales necesarios y pasos de construcción.
- Materiales para nuestra máquina: un palo o tubo resistente (por ejemplo, un palo de escoba), una cuerda fuerte, dos puntos de fijación (entre dos paredes o dos postes) y la cubeta con libros.

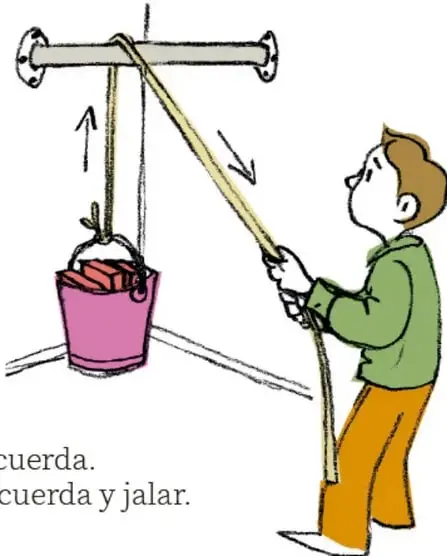

Construcción: se fija el palo horizontal entre dos paredes, se pasa la cuerda por encima del palo, se amarra la cubeta a un extremo de la cuerda y se sujeta el otro extremo para jalar.
A partir de la información que recabaron, reflexionen sobre la propuesta elegida.
- Al pasar la cuerda por encima del palo, el palo funciona como un punto de apoyo que cambia la dirección de la fuerza.
- En lugar de levantar la cubeta jalando hacia arriba (lo cual cansa la espalda), basta con jalar hacia abajo, que es más cómodo y se apoya en el propio peso del cuerpo.
- Por eso, aunque la máquina no reduce directamente la fuerza como una palanca, facilita el trabajo al permitirnos jalar hacia abajo y mantener la carga controlada.
La propuesta es válida porque la cuerda con el palo como punto de apoyo cambia la dirección de la fuerza: jalar hacia abajo resulta más cómodo y seguro que levantar la cubeta.
Hagan las modificaciones necesarias y llévenla a cabo.
- Se revisa si la cuerda corre suavemente sobre el palo; de lo contrario, se usa un tubo liso o se unta el palo para reducir la fricción.
- Se comprueba que el palo esté bien sujeto entre las dos paredes para que no se desprenda.
- Se amarra firmemente la cubeta al extremo de la cuerda con un nudo seguro.
- Se realiza la prueba: se jala el otro extremo de la cuerda para levantar la cubeta llena de libros.
Con los ajustes (palo bien fijo, cuerda que corre suavely nudo seguro), la máquina se pone en marcha y la cubeta se eleva jalando hacia abajo.
