Construcción de un medidor de conductividad casero

📄 ejercicios ciencias-naturales 🎓 otro · 3° TELESECUNDARIA México 🇲🇽 MX 🗣 Español

Página 45

45 de 187

Anterior Página 45 / 187 Siguiente

Respuesta rápida

Materiales: cable dúplex 12, popote, pinzas, pila CR2032, LED, cinta aislante. Los compuestos iónicos conducen (LED enciende); los covalentes no.

📚 exercise ciencias-naturales ⭐⭐ Dificultad 2/5 ⏱ 6 min lectura

Solución — Página 45

Uérakua anapu uantakua. Projects and Readings. Libro de Educación Telesecundaria Grado 3° Ciclo Escolar 2025 - 2026

Ejercicio 2

Enunciado (ES): En la siguiente actividad guiada, identifica diferentes compuestos con ayuda de un medidor de conductividad. Si no consigues uno, puedes fabricarlo. Para ello, reúne los siguientes materiales.

Enunciado (EN): In the following guided activity, identify different compounds with the help of a conductivity meter. If you can't get one, you can make it. To do this, in assembly, gather the following materials.

Parte 2.a

Materiales (por aula)

20 cm de cable dúplex calibre 12.
Un popote (pajilla).
Un par de pinzas de corte.
Una pila de reloj tipo CR2032 de 3 V.
Un LED.
Cinta aislante.

Respuesta

Lista completa de materiales verificada.

Parte 2.b

Procedimiento de armado

Con las pinzas de corte, retira el plástico de ambos extremos del cable.
Coloca una terminal del LED en un extremo del cable y cúbrela con cinta aislante.
Coloca la otra terminal del LED en un polo de la pila y el segundo cable en el otro polo. Fija con cinta aislante.
Haz que las puntas del extremo libre del cable se toquen para encender el LED.

Respuesta

Medidor de conductividad casero construido.

Parte 2.c

Fundamento científico

El circuito funciona como un detector de continuidad:

$V = I \cdot R$

Si las puntas se tocan directamente, la resistencia es muy baja y el LED enciende con brillo.
Si se sumergen en una disolución con iones libres (por ejemplo, $\text{NaCl}_{(ac)}$ ), la corriente circula y el LED enciende.
Si se sumergen en una disolución de compuesto covalente (por ejemplo, azúcar o alcohol), no hay iones libres, la resistencia es alta y el LED no enciende.

Respuesta

Un compuesto conduce electricidad en disolución acuosa si libera iones (electrolito); los compuestos covalentes no electrolitos no conducen.

Parte 2.d

Identificación de compuestos

Compuesto	Tipo de enlace	¿Conduce en agua?	LED
Cloruro de sodio ( $\text{NaCl}$ )	Iónico	Sí	Enciende
Sulfato de cobre ( $\text{CuSO}_{4}$ )	Iónico	Sí	Enciende
Azúcar ( $\text{C}_{12}\text{H}_{22}\text{O}_{11}$ )	Covalente	No	No enciende
Alcohol etílico ( $\text{C}_{2}\text{H}_{5}\text{OH}$ )	Covalente	No	No enciende
Agua destilada ( $\text{H}_{2}\text{O}$ )	Covalente	Muy baja	No enciende

Paso final

Respuesta orientativa: La actividad permite clasificar compuestos según su capacidad de conducir electricidad en disolución, relacionando el tipo de enlace con la presencia de iones libres.

Respuesta

Los compuestos iónicos conducen en disolución acuosa; los covalentes no.

Contenido de la página

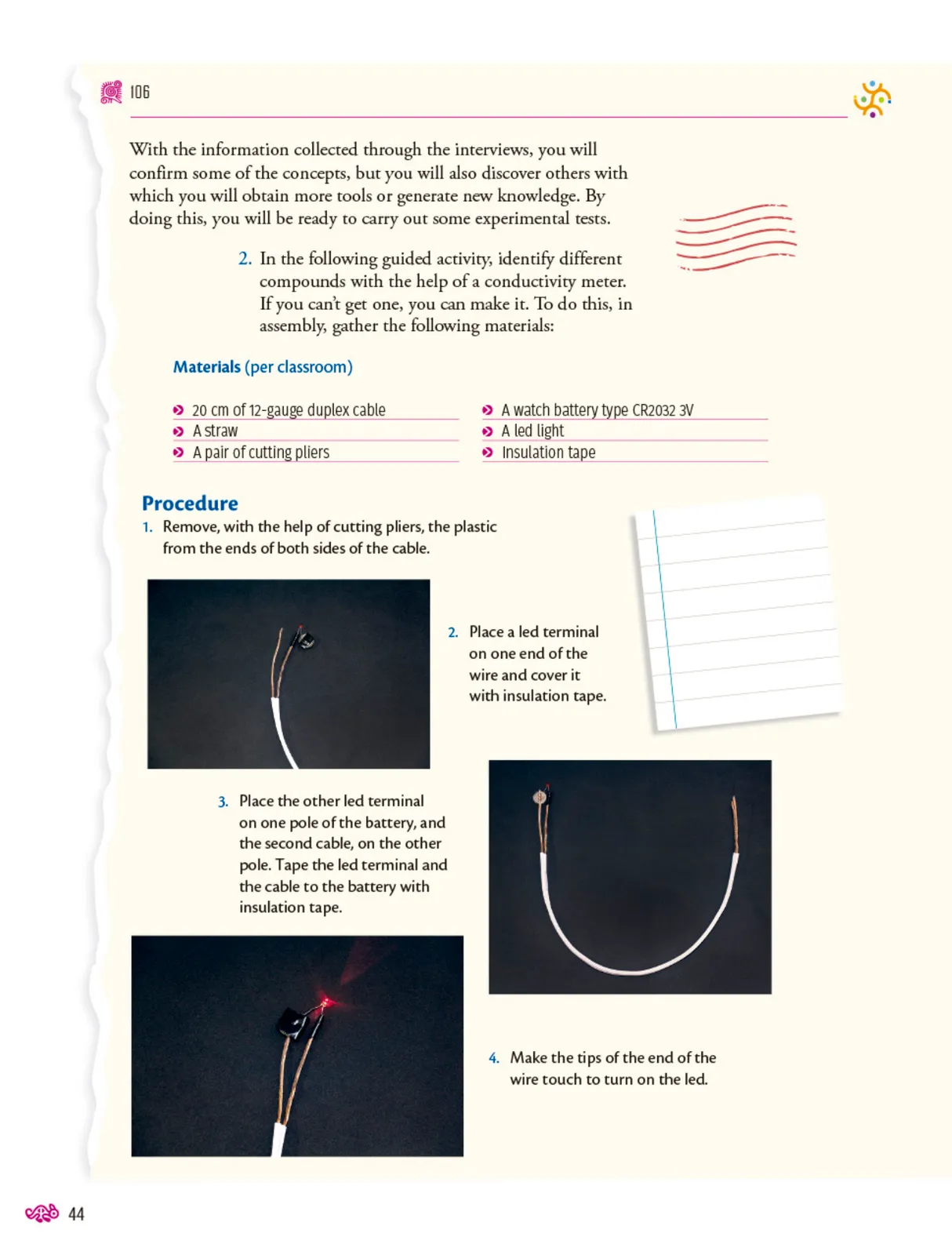

With the information collected through the interviews, you will confirm some of the concepts, but you will also discover others with which you will obtain more tools or generate new knowledge. By doing this, you will be ready to carry out some experimental tests.

2. In the following guided activity, identify different compounds with the help of a conductivity meter. If you can't get one, you can make it. To do this, in assembly, gather the following materials:

Materials (per classroom)

20 cm of 12-gauge duplex cable
A straw
A pair of cutting pliers
A watch battery type CR2032 3V
A led light
Insulation tape

Procedure

Remove, with the help of cutting pliers, the plastic from the ends of both sides of the cable.

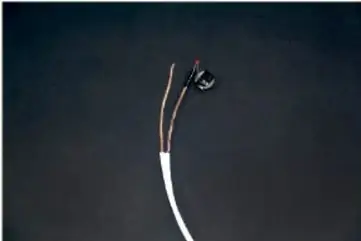

Place a led terminal on one end of the wire and cover it with insulation tape.

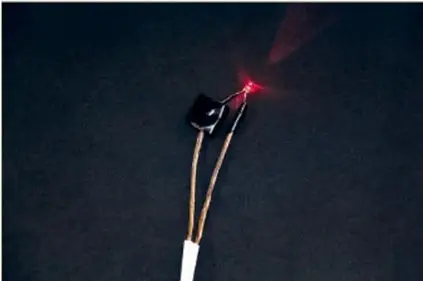

Place the other led terminal on one pole of the battery, and the second cable, on the other pole. Tape the led terminal and the cable to the battery with insulation tape.

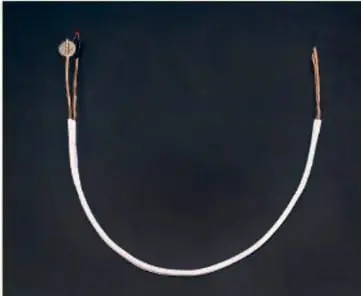

Make the tips of the end of the wire touch to turn on the led.

Ejemplos resueltos

¿Por qué el LED enciende al tocar las puntas del cable?

Porque se cierra el circuito: la pila suministra una diferencia de potencial de $3\,\text{V}$ y la corriente circula por el cable y el LED, que se ilumina.

¿Por qué el LED no enciende con agua azucarada?

Porque el azúcar es un compuesto covalente que no se disocia en iones; sin iones libres no hay portadores de carga y la corriente no circula.

Tabla

Compuesto	Tipo de enlace	¿Conduce en agua?	LED
Cloruro de sodio (NaCl)	Iónico	Sí	Enciende
Sulfato de cobre (CuSO4)	Iónico	Sí	Enciende
Azúcar (C12H22O11)	Covalente	No	No enciende
Alcohol etílico (C2H5OH)	Covalente	No	No enciende
Agua destilada (H2O)	Covalente	Muy baja	No enciende

Diagrama

flowchart LR
  P[Pila CR2032 3V] --> L[LED]
  L --> C[Cable duplex]
  C --> S[Puntas libres]
  S -->|Tocan la muestra| P

Fórmulas y ecuaciones

V = I $\cdot$ R

$\text{NaCl}@@MATH_0@@^{+}_{(ac)}$ + $\text{Cl}$ $^{-}_{(ac)}$

Glosario (5)

Conductivity meter: Instrumento que mide la capacidad de una sustancia para conducir electricidad.
Duplex cable: Cable formado por dos conductores aislados unidos en una sola funda.
LED: Diodo emisor de luz que se enciende al pasar corriente eléctrica.
Insulation tape: Cinta aislante que impide el paso de la corriente y protege las uniones.
Electrolito: Sustancia que en disolución acuosa se disocia en iones y conduce la electricidad.

Preguntas para practicar

¿Qué tipo de compuestos permiten que el LED encienda y por qué?

Los compuestos iónicos, porque al disolverse en agua se disocian en cationes y aniones que actúan como portadores de carga y cierran el circuito.

¿Por qué se usa una pila de 3 V y no una de mayor voltaje?

Porque el LED y el circuito casero funcionan con voltajes bajos; una pila mayor podría dañar el LED o calentar el cable innecesariamente.

Temas y conceptos clave

Medidor de conductividad caseroIdentificación de compuestos por conductividadEnlace iónico y covalenteConductividad eléctricaElectrolitoIon libreCircuito en serieLED como indicador

¿Te fue útil esta página?

Figuras de la página (5)

Cable dúplex con los extremos pelados y un LED conectado a uno de ellos. — Figura 1 image

Hoja de cuaderno rayada como fondo decorativo. — Figura 2 image

Cable en forma de U con el LED y la pila conectados en un extremo. — Figura 3 image

LED encendido en rojo conectado a la pila y al cable. — Figura 4 image

Manos sosteniendo el cable con las puntas libres listas para tocar la muestra. — Figura 5 image

Preguntas que la gente también hace

¿Cómo saber si un compuesto conduce electricidad en agua?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

¿Por qué el LED enciende con sal disuelta y no con azúcar?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

¿Qué materiales necesito para hacer un medidor de conductividad casero?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

📌 Antes de leer esto

• Tipos de enlace químico (iónico y covalente)
• Concepto de ion y disolución acuosa
• Circuito eléctrico básico (pila, LED, conductores)

Siguiente tema sugerido

Pruebas experimentales con disoluciones de compuestos iónicos y covalentes

📝 Transcripción de la página (texto seleccionable) 1269 caracteres

In the following guided activity, identify different compounds with the help of a conductivity meter.If you can't get one, you can make it. To do this, in assembly, gather the following materials:

Materials (per classroom)

20 cm of 12-gauge duplex cable ）Awatch battery type CR2032 3V ）Astraw A led light A pair of cutting pliers Insulation tape

Procedure

Remove, with the help of cutting pliers, the plastic from the ends of both sides of the cable.

2.Place a led terminal on one end of the wire and cover it with insulation tape.

Place the other led terminal on one pole of the battery, and the second cable, on the other pole. Tape the led terminal and the cable to the battery with insulation tape.

4.Make the tips of the end of the wire touch to turn on the led.

106
