d) Si fuese necesario colocar exclusivamente el valor de la resistencia equivalente, realizo una propuesta de resistencias en serie o paralelo para obtener este valor con base en las resistencias comerciales.

2. Leo el siguiente plantamiento y luego, en una hoja aparte, realizo las actividades que se indica a continuación:

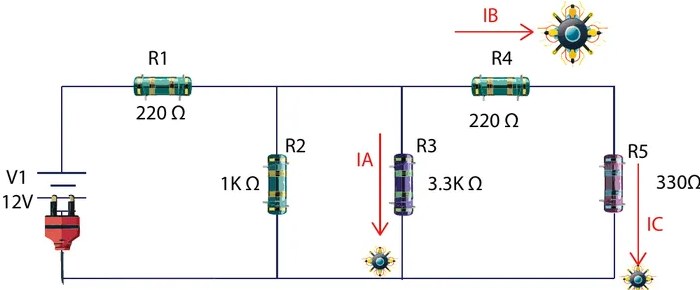

El siguiente circuito representa el comportamiento de la energía eléctrica y el movimiento de los electrones alrededor de elementos pasivos, similar a la resistencia de una alarma pequeña.

18 R1 R4 tml cnt 2200 2200

R2 R3 y IA V1 Ko 3.3KQ

12

ae

Fuente: https://n9.cl/nfv9mu a) Determino el valor de la corriente que circula por las resistencias |,, |, Ic b) Indico si el sentido de las corrientes |,, |,, |.es el adecuado.

c) Determino el valor del voltaje de circula sobre R, y R,.

d) Establezco la potencia que se disipa sobre la resistencia de mayor valor y sobre la resistencia de menor valor, y emito una conclusión.de la potencia disipada entre estas resistencias y emite una conclusión.
