Lectura

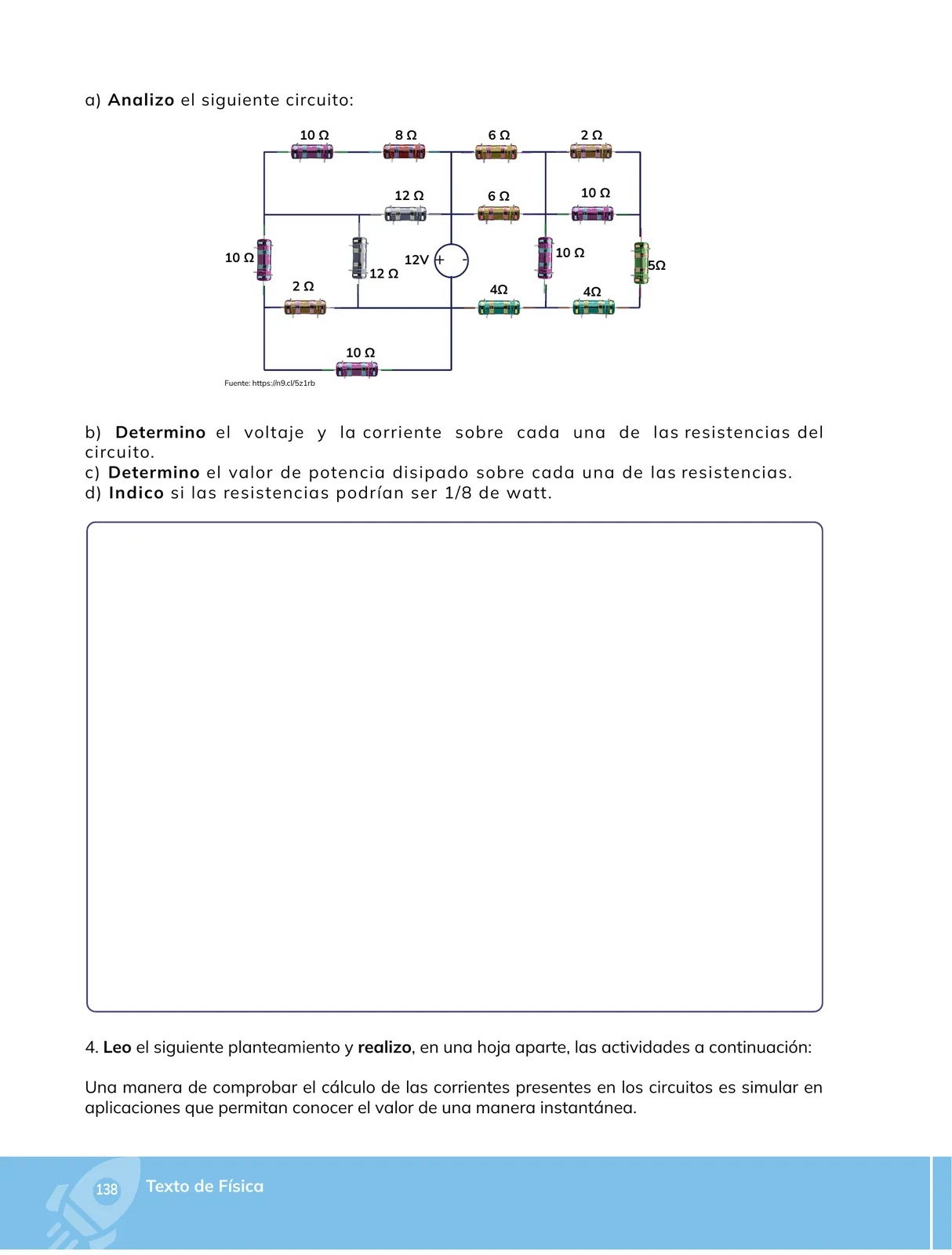

Análisis de Resistencia Equivalente

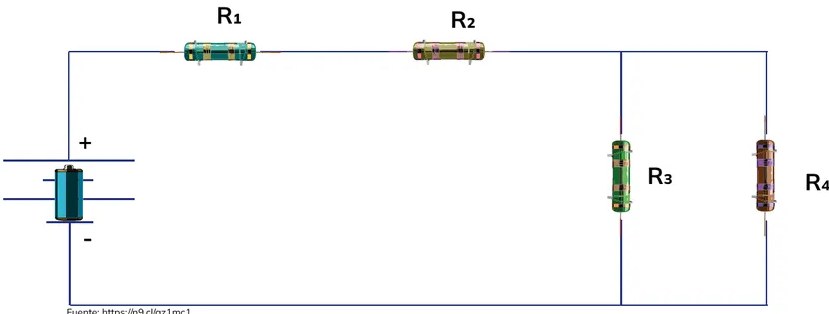

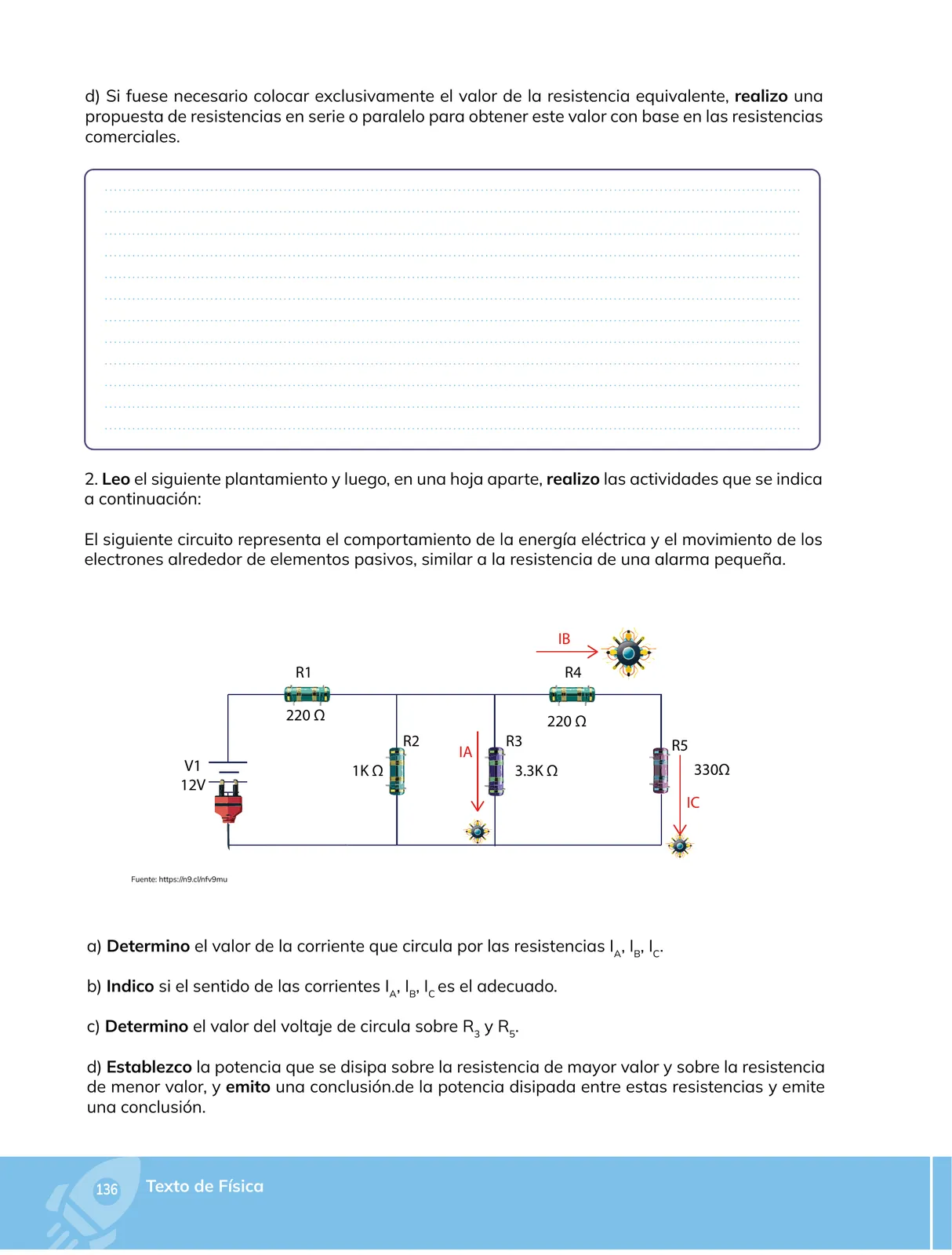

Configuración del Circuito

• R1 y R3 = 220 Ω
• R2 y R4 = 330 Ω

Apartado a) Resistencia Equivalente

Determinar el valor de la resistencia equivalente tomando en cuenta:

• La configuración específica de las resistencias
• Las combinaciones serie y paralelo presente

Apartado b) Gráfico de Circuito Equivalente

• Representar el circuito con la resistencia equivalente calculada
• Incluir la fuente de poder
• Mostrar la simplificación del circuito original

Contexto

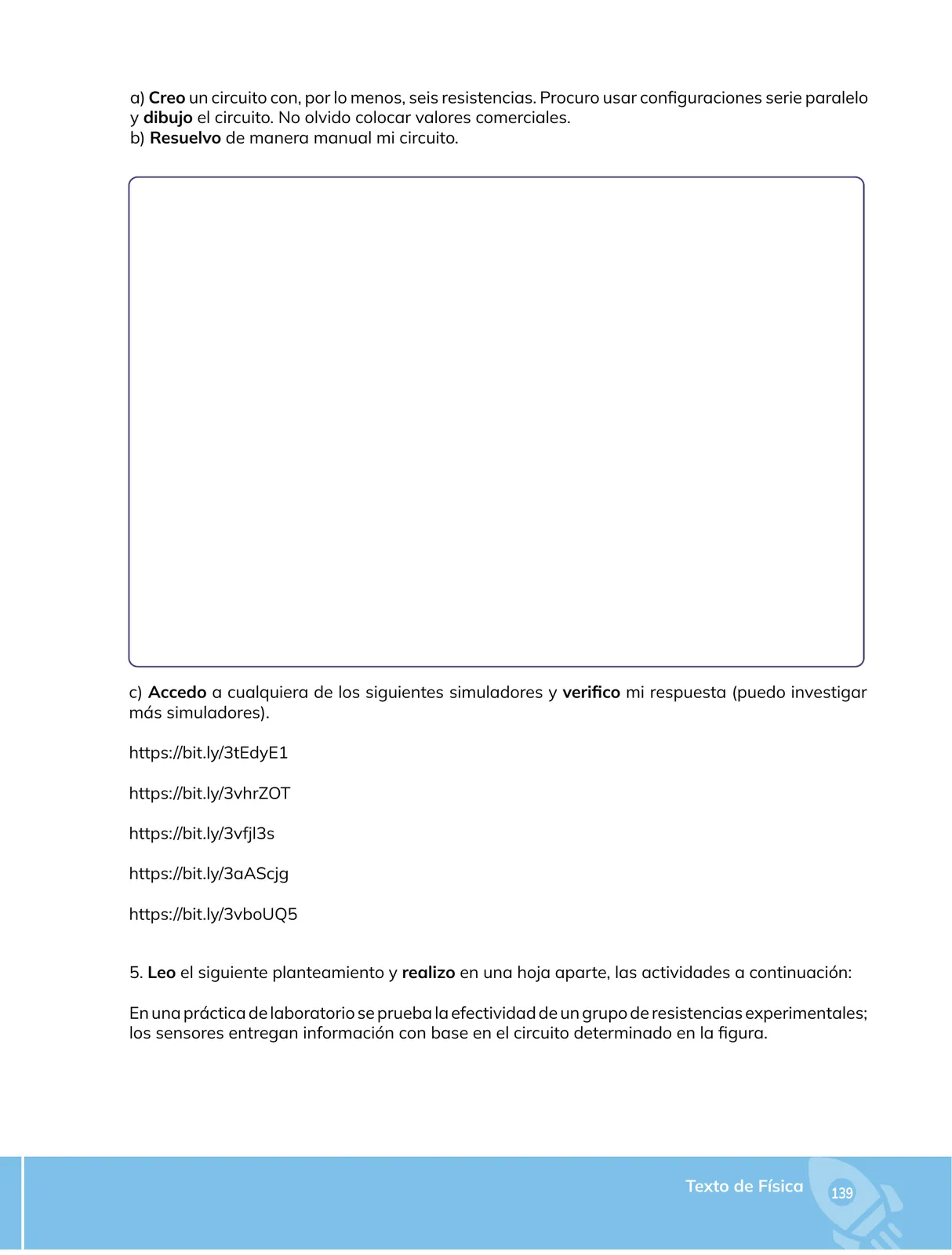

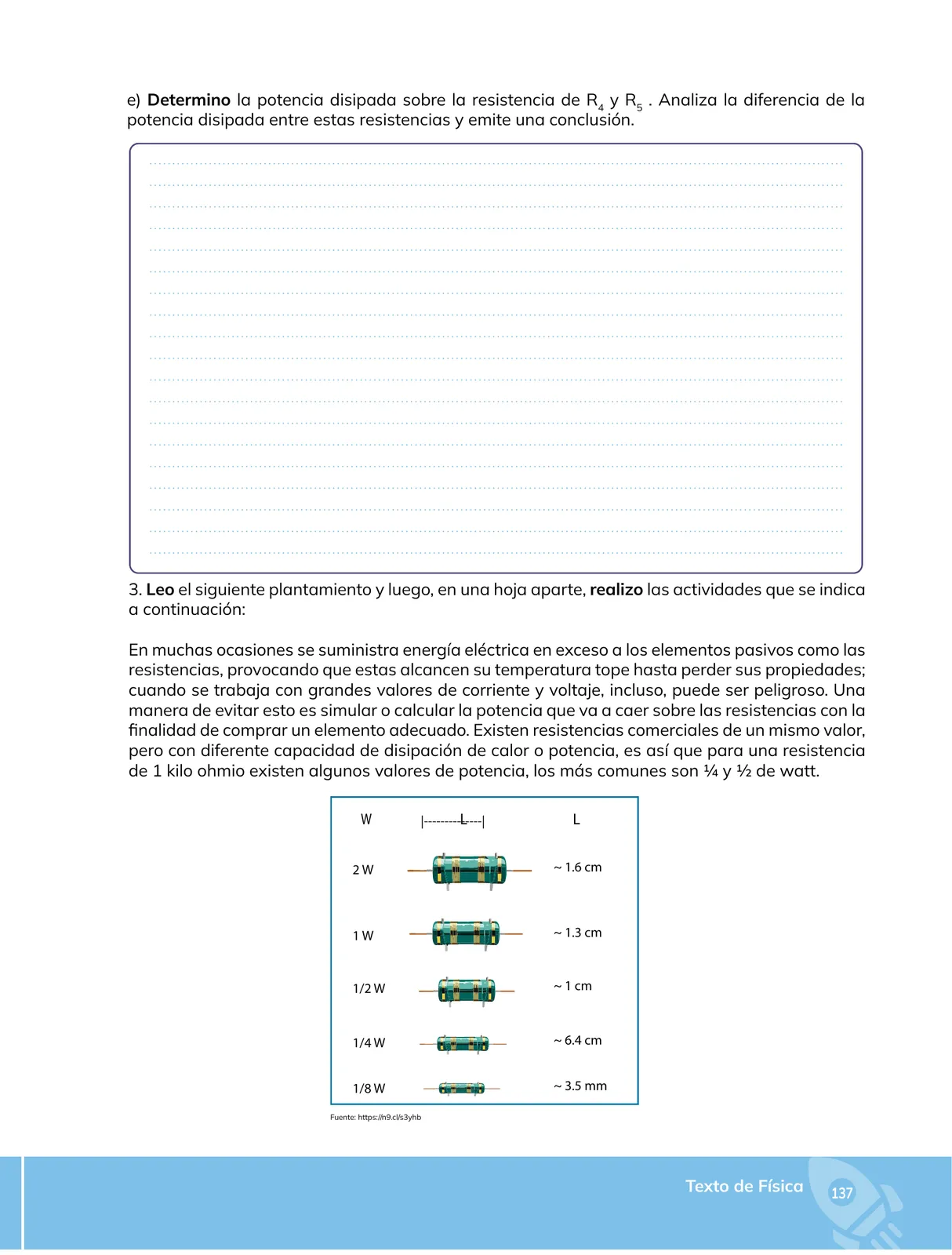

Este ejercicio corresponde a una práctica de laboratorio donde se prueba la efectividad de un grupo de resistencias experimentales usando sensores que entregan información del circuito.
